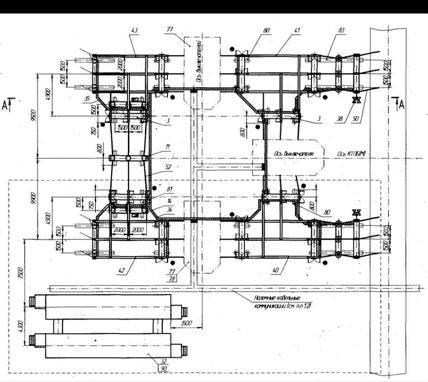

Рис. А 6. Модуль Р22 ОРУ по схеме 110-5Н.

Разъединители РДЗ-110, РГПЗ-110, РГН-110 (см. табл. А 6).

Продолжение приложения А

Таблица А 6. Спецификация на элементы модуля Р22

№ позиции

Наименование

Тип

Количество

Примечание

1 оч.

2 оч

3

Блок разъединикВ

Б110-18/2--

4

4

5

Блок разъединикВ

Б110-20/2--

1

1

9

Блок разрядников 110 кВ

Б110-63/1,5--

1

1

11

Блок трансформаторов тока

Б110-71/1,7--

1

14

Блок трансформаторов напряжения

Б110-74/1,7--

1

1

21

Блок опорных изоляторов

Б110-77/2-П-

1

1

24

Блок приема ВЛ 110 кВ

Б110-84/2--

1

1

32

Общеподстанционный пункт управления

ОПУ-7

ОПУ-8

34

Раскладка кабельных конструкций

КК-2

1

35

КК-2

1

38

Установка осветительная

ОУ-2

1

1

40

Ошиновка ОРУ-110 кВ

ОЖ-3

1

41

Ошиновка ОРУ-110 кВ

ОЖ-3

1

42

Ошиновка ОРУ-110 кВ

ОЖ-3

1

43

Ошиновка ОРУ-110 кВ

ОЖ-3

1

50

Шина

Входит в УМ

3

3

52

Шина

Входит в УМ

6

77

Узел выключателя

В 1-3

1

2

78

Подставка

2

4

Элементы фундаментов

80

Лежень

ЛЖ-1,6

14

81

ЛЖ-2,8

4

82

ЛЖ-4,4

4

83

ЛЖ-6,0

4

90

Фундамент ОПУ-7

Фундамент ОПУ-8


Продолжение приложения А

Кабельный лоток



Кабельная шахта



Рис. А 7. Модуль В1. Узел выключателя ВМТ 110-25/1250 УХЛ1, ВГТ 110 II* 40/2500 У1

(см. табл. А 7)

Таблица А 7. Спецификация на элементы модуля Р22

№ поз.

Наименование

Тип

Количество

Примечание

1

Блок выключателя -110

Б110-42/1,4- -

1

2

Блок трансформаторов тока

Б110-71/1,7-К -

1+1*

*– определяется проектом

3

Шина

Входит в УМ-2

3

4

3

5

3

Элементы фундаментов

82

Лежень

ЛЖ-4,4

2

85

Блок стен подвала

ФСЗ-8

1
