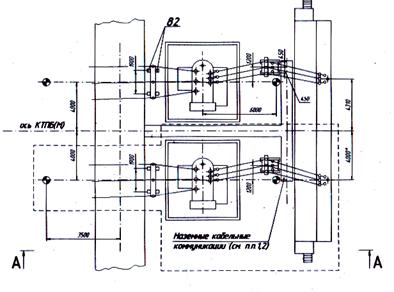

Рис. А 12. Модуль Т1. Узел трансформаторов 35/10(6) кВ и КРУ
(см. табл. А 12.1; А 12.2)
Продолжение приложения А
Таблица А 12.1. Спецификация на элементы модуля Т1
№ поз. | Наименование | Тип | Количество | Примечание | |
I оч. | II оч. | ||||
66 | Ошиновка тр-ра на стороне 6 (10) кВ | Входит УМ-1 | 1 | 1 | |
72 | КРУкВ | К-™ | 1 | 1 | Определяется проектом |
73 | Шкаф ТСН | 1 | 1 | Определяется проектом | |
78 | Трансформатор силовой | см. табл. 12.2 | 1 | 1 | Определяется проектом |
Элементы фундаментов | |||||
80 | Лежень | ЛЖ-1,6 | 4 | ||
82 | Свая ж/б для опор оборудования ОРУ | 4 | 4 | ||
85 | Фундамент трансформатора | 2 | |||
87 | Фундамент шкафов КРУкВ | 2 |
Таблица А 12.2. Спецификация на элементы модуля Т1
Тип модуля | Тип трансформатора | IНОМ ошиновки | Категория изоляции | Климатическое исполнение |
Т1-1 | ТМ-6300/35/10 | 690 | А | УХЛ1 |
Т1-2 | ТМ-6300/35/10 ТД-10000/35/10 (6) ТД-16000/35/10 | 1380 | ||
Т1-3 | ТД-16000/35/6 | 3270 | ||
Т1-4 | см. Т1-1 | 690 | Б | УХЛ1 |
Т1-5 | см. Т1-2 | 1380 | ||
Т1-6 | см. Т1-3 | 3270 |
Приложение Б
Таблица Б 1. Варианты заданий на курсовое проектирование
трансформаторных подстанций различных напряжений и мощностей
№ варианта | Напряжение, кВ | Мощность потребителей, кВА | Категория потребителей | ||
ВН | СН | НН | |||
1 | 35 | – | 6 | 2200 | I, II, III |
2 | 35 | – | 10 | 3800 | II, III |
3 | 110 | – | 6 | 3500 | I, II |
4 | 110 | – | 10 | 8700 | I, II, III |
5 | 110 | – | 35 | 34500 | I, II |
6 | 110 | 35 | 6 | 22300 | I, II, III |
7 | 110 | 35 | 10 | 34500 | I, II |
8 | 110 | – | 35 | 6400 | II, III |
9 | 220 | 110 | 6 | 44600 | I, II, III |
10 | 220 | 110 | 10 | 54500 | I, II |
11 | 220 | 110 | 35 | 56000 | I, II, III |
12 | 220 | 35 | 6 | 52100 | I, II |
13 | 220 | 35 | 10 | 88000 | I, II |
14 | 110 | – | 10-6 | 42700 | I, II |
15 | 110 | – | 10-6 | 53800 | I, II, III |
16 | 110 | _ | 10-6 | 51600 | II, III |
17 | 35 | – | 10 | 10080 | II, III |
18 | 35 | – | 10 | 24900 | II, III |
19 | 110 | – | 10 | 38900 | II, III |
20 | 110 | 35 | 10 | 15700 | II, III |
21 | 110 | – | 10 | 24600 | II, III |
22 | 110 | – | 10 | 25400 | II, III |
23 | 220 | – | 10 | 50900 | II, III |
24 | 220 | – | 10-10 | 51200 | II, III |
25 | 220 | 35 | 10 | 39800 | II, III |
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. Электротехнический справочник: В 4 т. Т. 3. Производство, передача и распределение электрической энергии / под общ. ред. профессоров МЭИ и др. (гл. ред. ). – 9-е изд. – М. : Издательство МЭИ, 2004. – 964 с.
2. Макаров, по электрическим сетям 0,4–35 кВ и 110–1150 кВ: В 6 т. Т. 4. / под ред. , – М. : Папирус Про, 2005. – 640 с.
3. Макаров, по электрическим сетям 0,4–35 кВ и 110–1150 кВ: В 6 т. Т. 5. / под ред. , – М. : Папирус Про, 2005. – 624 с.
4. Устройство комплектное распределительное напряжением 6÷10 кВ на токи 630–1600 А серии К – 59У3. Техническая информация ТИ-006 / завод ²Электрощит², 1995. – 84 с.
5. Устройство комплектное распределительное напряжением 6÷10 кВ на токи 630–1600 А серии К - 63. Техническая информация ТИ-071. Версия 2.1 / завод ²Электрощит², 2000. – 68 с.
6. Устройство комплектное распределительное напряжением 6÷10 кВ на токи 630–3150 А серии К - 61М. Техническая информация ТИ-076. Версия 2 / завод ²Электрощит², 2000. – 52 с.
7. Устройство комплектное распределительное напряжением 6÷10 кВ, размещенное в модульном здании. Техническая информация ТИ-088 / завод ²Электрощит², 2002. – 43 с.
8. Комплектная трансформаторная блочная модернизированная подстанция на напряжения 35, 110, 220 кВ. Техническая информация и чертежи ТИ-064 / завод ²Электрощит², 1999. – 277 с.
9. Подстанция комплектная трансформаторная блочная модернизированная на напряжения 35¸220 кВ КТПБ(М) 35¸220 кВ. Техническое описание и инструкция по монтажу и эксплуатации ОГК.412.086.ТО / завод ²Электрощит², 2004. – 87 с.
ОГЛАВЛЕНИЕ
Введение…..……………………………………….…...……….. 1. Общие сведения о КТПБ(М)….…….…………..................... 2. Техническая характеристика КТПБ(М)………..........……... 3. Схемы электрических соединений……………......……….. 4. Конструкции КТПБ(М)………………………..…....………. 5. Комплектные распределительные устройства наружной установки……………………………………………….……............. 5.1. КРУН серии К-59У1 (ХЛ1)…………………….……..…... 5.2. КРУ серий К-63 и К-61М, размещенные в модульном здании………………………………………………….…….………. 5.2.1. Общие сведения ….…….………….................................. 5.2.2. КРУ серии К-61М................................................... 5.2.3. КРУ серии К-63...................................................... Приложения………………………………………...………….. Модули ОРУ 35¸220 кВ, выключателей, трансформаторов и КРУН 6¸10 кВ……………………..…………. Варианты заданий на курсовое проектирование трансформаторных подстанций различных напряжений и мощностей…………………………………………………………… Список использованной литературы……...........…………….. | 3 4 8 9 19 27 27 36 36 38 42 58 59 81 82 |
Сергей Викторович Хавроничев
Ирина Юрьевна Рыбкина
КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ
НАПРЯЖЕНИЕМ 35, 110 и 220 кВ
Учебное пособие
Редактор Попова л. в.
Компьютерная верстка
Темплан 2008 г., поз. № 28К.
Подписано в печать г. Формат 60×84 1/16.
Бумага листовая. Печать офсетная.
Усл. печ. л. 5,25. Усл. авт. л. 5,06.
Тираж 70 экз. Заказ № 88
Волгоградский государственный технический университет
400131 Волгоград, просп. им. , 28.
РПК «Политехник»
Волгоградского государственного технического университета
400131 Волгоград, ул. Советская, 35.
 |
|
