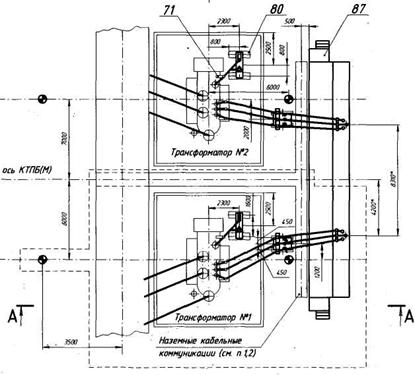

Рис. А 8. Модуль Т16. Узел трансформатора 110/10 (6) кВ
(см. табл. А 8.1; А 8.2)
Продолжение приложения А
Таблица А 8.1. Спецификация на элементы модуля Т16
№ поз. | Наименование | Тип | Количество | Примечание | |
I оч. | II оч. | ||||
26 | Блок ЗОН-110 и РВС (ОПН) | Б110-62- - | 1 | 1 | |
65 | Шина | Входит УМ-2™ | 1 | 1 | |
66 | Ошиновка трансформатора на стороне 6 (10) кВ | Входит УМ-2 | 1 | 1 | |
71 | Кронштейн | Входит УМ-2 | 1 | 1 | |
72 | КРУНкВ | К-™ | 1 | 1 | Определяется проектом |
73 | Шкаф ТСН | 1 | 1 | Определяется проектом | |
78 | Трансформатор силовой | см. табл. 8.2 | 1 | 1 | Определяется проектом |
Элементы фундаментов | |||||
80 | Лежень | ЛЖ-1,6 | 8 | ||
85 | Фундамент трансформатора | 2 | |||
87 | Фундамент шкафов КРУкВ | 1 |
Таблица А 8.2. Спецификация на элементы модуля Т16
Тип модуля | Тип трансформатора | IНОМ ошиновки | Категория изоляции | Климатическое исполнение |
Т16-1 | ТМН-2500/110/10 (6) ТМН-6300/110/10 (6) | 690 | А | УХЛ1 |
Т16-2 | ТМН-6300/110/6 ТДН-10000/110/10 (6) ТДН-16000/110/10 | 1380 | ||
Т16-3 | ТДН-16000/110/6 | 3270 | ||
Т16-4 | см. Т16-1 | 690 | Б | УХЛ1 |
Т16-5 | см. Т16-2 | 1380 | ||
Т16-6 | см. Т16-3 | 3270 |
Продолжение приложения А
| ||
|

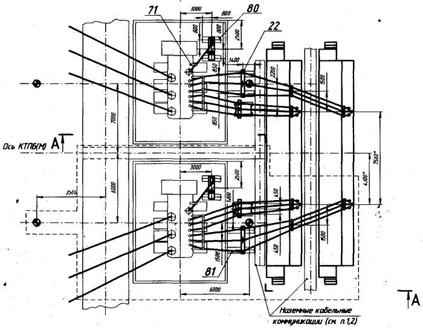

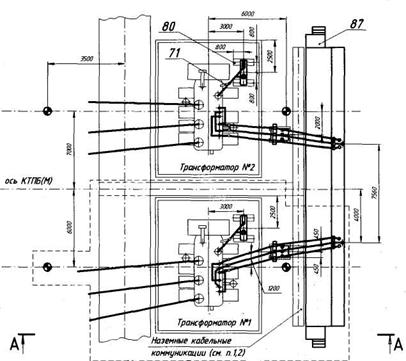

Рис. А 9. Модуль Т17. Узел трансформаторов 110/1кВ
(см. табл. А 9; А 9.2)
.
Продолжение приложения А
Таблица А 9.1. Спецификация на элементы модуля Т17
№ поз. | Наименование | Тип | Количество | Примечание | |
I оч. | II оч. | ||||
26 | Блок ЗОН-110 и РВС (ОПН) | Б110-62-- | 1 | 1 | |
65 | Шина | Входит УМ-2™ | 1 | 1 | |
66 | Ошиновка тр-ра на стороне 6 (10) кВ | Входит УМ-2 | 1 | 1 | |
71 | Кронштейн | Входит УМ-2 | 1 | 1 | |
72 | КРУкВ | К-™ | 1 | 1 | Определяется проектом |
73 | Шкаф ТСН | 1 | 1 | Определяется проектом | |
78 | Трансформатор силовой | см. табл. 9.2 | 1 | 1 | Определяется проектом |
Элементы фундаментов | |||||
80 | Лежень | ЛЖ-1,6 | 8 | ||
85 | Фундамент трансформатора | 2 | |||
87 | Фундамент шкафов КРУкВ | 1 |
Таблица А 9.2. Спецификация на элементы модуля Т17
Тип модуля | Тип трансформатора | IНОМ ошиновки | Категория изоляции | Климатическое исполнение |
Т17-1 | ТРДН-25000/110/10 ТРДН-32000/110/10 ТРДН-40000/110/10 | 3270 | А | УХЛ1 |
Т17-2 | Б | УХЛ1 |
Продолжение приложения А
| ||||
|
Рис. А 10. Модуль Т18. Узел трансформаторов 110/1110/10 - 6, 110/10/6) кВ
|
