Приложение А

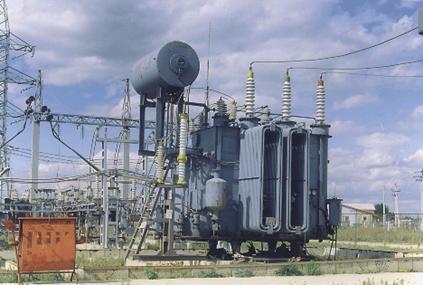

Модули ОРУ 35÷220 кВ, выключателей, трансформаторов и
КРУН 6÷10 кВ
| ||
|

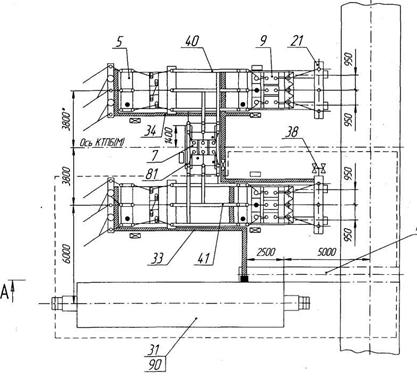

Рис. А 1. Модуль Р3 ОРУ ВН по схеме 35 – 9 (см. табл. А 1)
Продолжение приложения А
Таблица А 1. Спецификация на элементы модуля Р3
№ позиции | Наименование | Тип | Количество | Примечание | |
1 оч. | 2 оч | ||||
5 | Блок шинных аппаратов | Б35-33/10-КС-С | 1 | 1 | |
6 | Блок выключакВ | Б35-33/10-КС-С | 1 | 1 | Без выносных ТТ |
Б35-46/10-КС-С | 1 | 1 | С выносными ТТ | ||
7 | Б35-47/10-КС-С | 1 | Без выносных ТТ | ||
Б35-50/10-КС-С | 1 | С выносными ТТ | |||
9 | Б35-51/10-КС-С | 2 | 2 | Без выносных ТТ | |
Б35-57/10-КС-С | 2 | 2 | С выносными ТТ | ||
Б35-58/10-КС-С | 2 | 2 | СТН | ||
Б35-61/10-КС-С | 2 | 2 | С выносными ТТ и с ТН | ||
21 | Блок опорных изоляторов | Б35-77/10-КС-С | 1 | 1 | |
31 | Общеподстанционный пункт управления | ОПУ-8 | 1 | Определяется проектом | |
33 | Раскладка кабельных конструкций | КК-1 | 1 | ||
34 | 1 | ||||
38 | Установка осветительная | ОУ-2 | 1 | 1 | |
40 | Ошиновка ОРУ-35 | ОЖ-1 | 1 | ||
41 | 1 | ||||
44 | Шина С | Входит в УМ-1 | 3 | 3 | |
Элементы фундаментов | |||||
80 | Лежень | ЛЖ-1,6 | 4 | ||
81 | ЛЖ-2,8 | 2 | |||
82 | ЛЖ-4,4 | 8 | |||
83 | ЛЖ-6,0 | 4 | |||
90 | Фундамент ОПУ-8 | 1 | |||
Продолжение приложения А
|
|

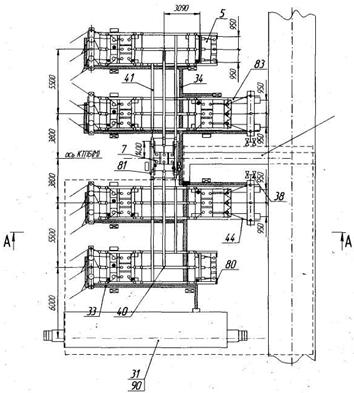

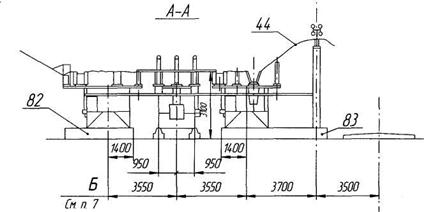

Рис. А 2. Модуль Р9 ОРУ по схеме 35 – АН (см. табл. А 2)
Продолжение приложения А
Таблица А 2. Спецификация на элементы модуля Р9
№ позиции | Наименование | Тип | Количество | Примечание | |
1 оч. | 2 оч | ||||
5 | Блок шинных аппаратов | Б35-33/10-КС-С | 1 | 1 | |
6 | Блок выключакВ | БКС-С | 1 | 1 | Без выносных ТТ |
Б35-47/10-КС-С | 1 | 1 | С выносными ТТ | ||
7 | Б35-50/10-КС-С | 1 | Без выносных ТТ | ||
Б35-51/10-КС-С | 1 | С выносными ТТ | |||
9 | Б35-56/10-КС-С | 2 | 2 | Без выносных ТТ | |
Б35-57/10-КС-С | 2 | 2 | С выносными ТТ | ||
Б35-58/10-КС-С | 2 | 2 | С ТН | ||
Б35-61/10-КС-С | 2 | 2 | С выносными ТТ и с ТН | ||
21 | Блок опорных изоляторов | Б35-77/12-КС-С | 1 | 1 | |
31 | Общеподстанционный пункт управления | ОПУ-8 | 1 | Определяется проектом | |
33 | Раскладка кабельных конструкций | КК-1 | 1 | ||
34 | 1 | ||||
38 | Установка осветительная | ОУ-2 | 1 | 1 | |
40 | Ошиновка ОРУ-35 | ОЖ-1 | 1 | ||
41 | 1 | ||||
44 | Шина С | Входит в УМ-1 | 3 | 3 | |
Элементы фундаментов | |||||
80 | Лежень | ЛЖ-2,8 | 2 | ||
81 | ЛЖ-4,4 | 4 | |||
83 | ЛЖ-6,0 | 4 | |||
90 | Фундамент ОПУ-8 | 1 | |||
Продолжение приложения А
|
