Каталог продукции компании Хольтер Регельарматурен Лимитед, Германия (стр. 11 )

Режим эксплуатации: S3-50% ED c/h 1200 EN 60034-1

Концевой выключатель: зависит от нагрузок

Окружающая температура: 0...+50°C

Вес: M203(Y) 5,0 кг

M453(Y) 5,6 кг

1) узказывать при заказе

2) установившиеся сигналы обратимы

Вариант привода и дополнительные комплектующие

Тип	M203	M453	M203Y	M453Y
Специальное напряжение 24, 115 В ПЕРЕМ. ТОКА	·	·
Потенциометр 0,2 / 1 / 5 / 10 КОм 1,5 ВА (указать ход клапана)	·	·
Сигнал на выходе X=0(4)...20 мА макс. 680 Ом			·	·
блок путевых переключателей: (2 переключателя), свободные от потенциалов, с бесступенчатой регулировкой номинальная нагрузка: макс. 10 A / В ПЕРЕМ. ТОКА	·	·	·	·
Класс защиты IP 65	·	·	·	·
Обогрев привода -20°C... +50°C 25 ВА 24, 115, 230 В ПЕРЕМ. ТОКА 50/60 Гц	·	·	·	·
Дистанционная колонка, траверса и все наружные винты из нержавеющей стали	·	·	·	·
Прибор для экстренной установки, работающий от батарейки BN 24 Питающее напряжение 24 В ПЕРЕМ. ТОКА, 50 Гц Напряжение привода 24 В ПЕРЕМ. ТОКА, 50 Гц	·	·	·	·
ESR (электрическое реле ответного сигнала после установки) Рабочее напряжение: 230 В ПЕРЕМ. ТОКА Сигнал на выходе: X=0...10 В ПОСТ. ТОКА макс. 10 мА мин. 1200 Ом X=0(4)...20 мА 1) макс. 680 Ом	·	·

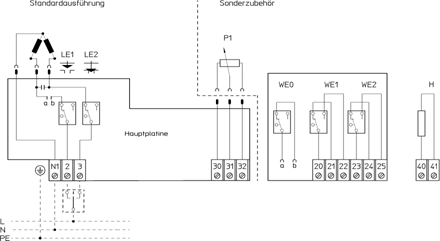

Электросхема M203/M453

1) указать при заказе

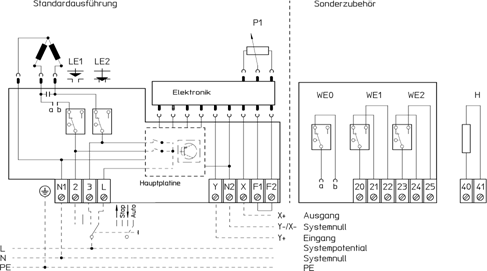

Электросхема M203Y/M453Y

F1/F2 Возможность подключения двоичного сигнала

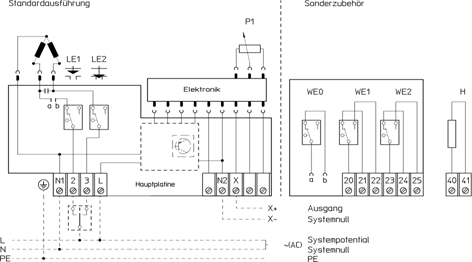

Электросхема M203ESR/M453ESR



Технические параметры привода

Тип		M803	M803Y
Установочное время при 50 Гц	С/мм	I=1	I=1
Установочное усилие	кН	8	8
Ход	мм	20, 30, 40, 50, 60, 80	20, 30, 40, 50, 60, 80
Напряжение	В ПЕРЕМ. ТОКА	230 +6% -10%	230 +6% -10%
Частота	Гц	50/60 ±5%	50/60 ±5%
Потребление мощности	ВА	70	77
Сигнал на входе 2)		3-точечн	0...10 В ПОСТ. ТОКА 100 КОм 0(4)...20 мАОм
Сигнал на выходе		-	0...10 В ПОСТ. ТОКА макс. 10 мА мин. 1200 Ом 0(4)...20 мА 1) макс. 680 Ом

Тип		M1003	M1003Y
Установочное время при 50 Гц	С/мм	I=1,5	I=1,5
Установочное усилие	кН	10	10
Ход	Мм	20, 30, 40, 50, 60, 80	20, 30, 40, 50, 60, 80
Напряжение	В ПЕРЕМ. ТОКА	230 +6% -10%	230 +6% -10%
Частота	Гц	50/60 ±5%	50/60 ±5%
Потребление мощности	ВА	70	77
Сигнал на входе 2)		3-точечн	0...10 В ПОСТ. ТОКА 100 КОм 0(4)...20 мАОм
Сигнал на выходе		-	0...10 В ПОСТ. ТОКА макс. 10 мА мин. 1200 Ом 0(4)...20 мА 1) макс. 680 Ом

Тип		M1203	M1203Y
Установочное время при 50 Гц	С/мм	I=2	I=2
Установочное усилие	кН	12	12
Ход	мм	20, 30, 40, 50, 60, 80	20, 30, 40, 50, 60, 80
Напряжение	В ПЕРЕМ. ТОКА	230 +6% -10%	230 +6% -10%
Частота	Гц	50/60 ±5%	50/60 ±5%
Потребление мощности	ВА	70	77
Сигнал на входе 2)		3-точечн	0...10 В ПОСТ. ТОКА 100 КОм 0(4)...20 мАОм
Сигнал на выходе		-	0...10 В ПОСТ. ТОКА макс. 10 мА мин. 1200 Ом 0(4)...20 мА 1) макс. 680 Ом

1) указать при заказе

2) установившиеся сигналы обратимы

Класс защиты: IP 54

Блок путевых переключателей: 2 выключателя (WE1 и WE2), свободные от потенциалов, с бесступенчатой регулировкой

Номинальная нагрузка: макс. 10 A / 125 – 250 В ПЕРЕМ. ТОКА

Режим эксплуатации: S3-30% ED c/h 1200 EN 60034-1

Концевой выключатель: BR300.01: выдвижной приводной шпиндель: зависит от нагрузок

втягивающийся приводной шпиндель: зависит от пути (WE0) и

нагрузок

BR300.02: выдвижной и втягивающийся приводной шпиндель: зависит от

нагрузок

Окружающая температура: 0...+50°C

Вес: 10 кг

Вариант привода и дополнительные комплектующие

Тип	M803	M1003	M1203	M803Y	M1003Y	M1203Y
Потенциометр 0,2 / 1 / 5 / 10 КОм 1,5 ВА (указать ход)	·	·	·
Сигнал на выходе X=0(4)...20 мА макс. 680 Ом				·	·	·
Класс защиты IP 65	·	·	·	·	·	·
Обогрев привода -20°C... +50°C 25 ВА 24, 115, 230 В ПЕРЕМ. ТОКА 50/60 Гц	·	·	·	·	·	·
Дистанционная колонка, траверса и все наружные винты из нержавеющей стали	·	·	·	·	·	·
ESR (электрическое реле ответного сигнала после установки) Рабочее напряжение: 230 В ПЕРЕМ. ТОКА Сигнал на выходе: X=0...10 В ПОСТ. ТОКА макс. 10 мА мин. 1200 Ом X=0(4)...20 мА 1) макс. 680 Ом	·	·	·

1) указать при заказе
