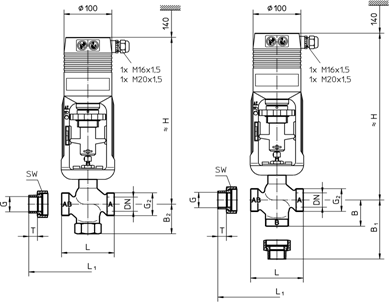

чертеж с размерами

BR216RGA MC60 BR316RGA MC60

MC80 MC80

1) Установочное время выбирается произвольно, предварительно заданные параметры помечены *

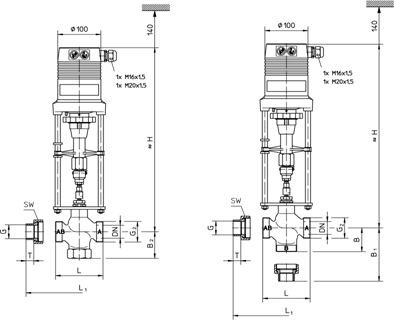

BR216RGA MC160 BR316RGA MC160

Монтажное указание:

Так как загрязнения в трубной системе легко могут повредить место посадки клапана, рекомендуется установить грязеуловитель.

Размеры

DN				15	20	25	32	40	50
G				Rp ½	Rp ¾	Rp 1	Rp 1 ¼	Rp 1 ½	Rp 2
Дл			мм	80	90	110	120	130	150
дл1			мм	126	138	164	184	198	222
Ш			мм	55	55	55	55	60	65
Ш1			мм	80	81	84	89	94	101
Ш2			мм	66	66	66	68	73	78
G2				G 1⅛ A	G 1 ¼ A	G 1 ½ A	G 2 A	G 2 ¼ A	G 2 ¾ A
SW			мм	44	48	55	67	74	90
T			мм	13	15	17	19	19	24
H	MC60/80	24 В перем. тока	мм	345	350	355	355	360	360
230 В пер. тока	мм	370	375	380	380	385	385
MC160	24 В пер. тока	мм				431	436	436
230 В пер. тока	мм				456	461	461
m	MC60/80		кг	3,6	3,8	4,4	5,3	5,9	7,5
MC160		кг				6,6	7,2	8,8

Проходные и трехходовые клапаны с двигателем, рассчитанные на температуру до 200° / 350°C (BR300.01 und BR300.02)
Фланцевое соединение PN 16 серое литье и чугун с шаровидным графитом PN 25 чугун с шаровидным графитом PN 40 стальное литье PN 40 аустенитное стальное литье	С пневматическими приводами PA160 · PA280 · PA540 · PA1080 · PA2160	BR216 BR225 BR240G BR240S BR240E	BR316 BR325 BR340S BR340E

Признаки

· Устанавливается в системах внутреннего оснащения зданий - и процессной технике для работы в различных средах при температуре от 0 до +200°C

· Если установлен обогрев шпинделя, то клапан пригоден для работы в воде с антифризом при температуре до –30°C

· Привод с большим установочным усилием при небольшом установочном времени

· Принцип действия привода: попеременное открывание / закрывание пружины

Технические параметры клапана

Серия	BR300.01	BR300.02
Форма	проходной	Трехходовой
Условный проход	DN 15 – DN 200	DN 15 – DN 200
Ступень давления	PN 16 bis PN 40	PN 16 bis PN 40
Характеристики	≤ DN 50:gl% По выбору: линейный DN 65:gl% мод. По выбору: линейный Конус с отверстием:gl% По выбору: линейный	≤ DN 40: A®ABgl% По выбору: линейный B®ABлинейный мод B®AB линейный
ход мм	20 (DN 15 – DN 40) 30 (DN 50 – DN 65) 50 (DN 80 – DN 100) 60 (DN 125 – DN 150) 80 (DN 200)	20 (DN 15 – DN 40) 30 (DN 50 – DN 65) 50 (DN 80 – DN 100) 60 (DN 125 – DN 150) 80 (DN 200)
Установочное соотношение	≥ 50:1	≥ 50:1

Функция: BR300.01 в качестве проходного клапана
