Каталог продукции компании Хольтер Регельарматурен Лимитед, Германия (стр. 3 )

100 кПа = 1 бар = 10 мВС

1) Установочное время выбирается произвольно, предварительно заданные параметры помечены *

2) Установочное время указать при заказе

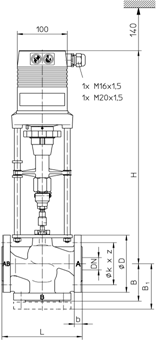

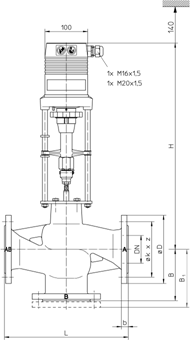

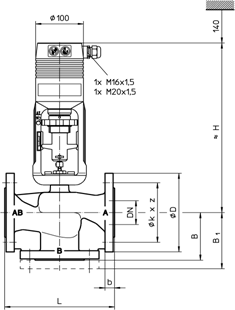

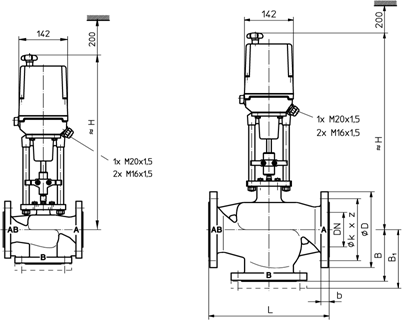

Чертеж с размерами



BR206GG / 216GG MC60 / MC80

BR306GG / 316GG

DN 40 – DN 50 DN 65 – DN 100

BR206GG / 216GG MC160

BR306GG / 316GG

BR206GG/216GG M200(Y) / M450(Y)

BR306GG/316GG

Монтажное указание:

Так как загрязнения в трубной системе легко могут повредить место посадки клапана, рекомендуется установить грязеуловитель

Размеры

DN				15	20	25	32	40	50	65	80	100
дл			мм	130	150	160	180	200	230	290	310	350
ш			мм	65	70	75	95	100	100	120	130	150
Ш1			мм	86	93	98	119	124	124	144	158	178
Æ D			мм	80	90	100	120	130	140	160	190	210
Æ k			мм	55	65	75	90	100	110	130	150	170
Z			мм	4x Æ11	4x Æ14	4x Æ18
B			мм	12	14	14	16	16	16	16	18	18
H	MC60	24 В ПЕРЕМ. ТОКА	мм	345	350	355	355	360	360
230 В ПЕРЕМ. ТОКА	мм	370	375	380	380	385	385
MC80	24 В ПЕРЕМ. ТОКА	мм	345	350	355	355	360	360	410
230 В ПЕРЕМ. ТОКА	мм	370	375	380	380	385	385	435
MC160	24 В ПЕРЕМ. ТОКА	мм					436	436	486	496	506
230 В ПЕРЕМ. ТОКА	мм					461	461	511	521	531
M200(Y) / M450(Y)	мм							555	565	575
M	MC60	BR206GG	кг	4,7	5,8	6,7	9	10,7	12,4
	BR216GG		6	7,2	8,5	11,9	13,7	17,2
	BR306GG	кг	4,1	4,9	5,6	7,5	8,9	10,3
	BR316GG		5	5,9	6,9	9,5	11	13,5
	MC80	BR206GG	кг	4,7	5,8	6,7	9	10,7	12,4	19,8
	BR216GG		6	7,2	8,5	11,9	13,7	17,2	26,7
	BR306GG	кг	4,1	4,9	5,6	7,5	8,9	10,3	16,6
	BR316GG		5	5,9	6,9	9,5	11	13,5	21,9
	MC160	BR206GG	кг					12	13,7	21,1	29,5	40,3
	BR216GG					13,2	15	18,5	28	33	46,1
	BR306GG	кг					10,2	11,6	17,9	25,2	34,2
	BR316GG					10,8	12,3	14,8	23,2	27,2	39,2
	M200(Y)M450(Y)	BR206GG	кг							22,5	30,9	41,7
	BR216GG								29,4	34,8	47,9
	BR306GG	кг							19,3	26,6	35,6
	BR316GG								24,6	28,6	40,6

Проходные и трехходовые клапаны с двигателем, рассчитанные на температуру до 200° / 350°C (BR300.01 и BR300.02)
Фланцевое соединение PN 16 серое литье и чугун с шаровидным графитом PN 25 чугун с шаровидным графитом PN 40 стальное литье PN 40 аустенитное стальное литье	С электроприводами MC163/24 · MC163/230 M203 · M203Y M453 · M453Y M803 · M803Y M1003 · M1003Y M1203 · M1203Y	BR216 BR225 BR240G BR240S BR240E	BR316 BR325 BR340S BR340E
