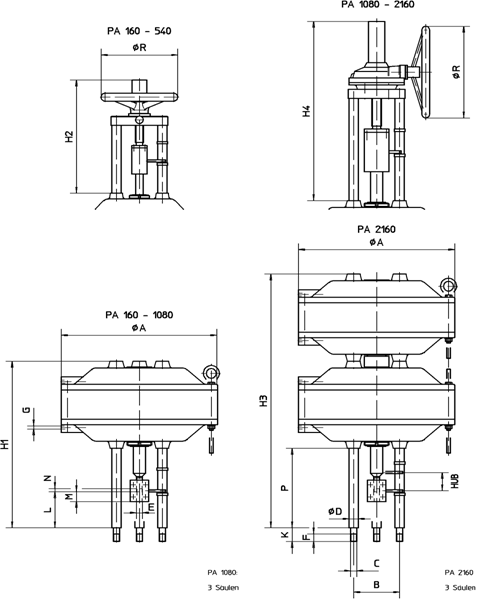

PA160 PA1080

PA280 PA2160

PA540

Тип		PA160	PA280	PA540	PA1080	PA2160
Ход	мм	20	20	30	30	50	60	80	60	80
H2	мм	202	202	295	371
H4	мм				586	595
Æ R	мм	160	160	250	300	400
Вес органов ручной регулировки	кг	5	6	10	25	35

Проходные клапаны BR300 для оборудования для природного газа.

Применение

Исполнительные клапана серии BR300 включая их привода нужно устанавливать на газовом оборудовании для природного газа, они соответствуют требованиям европейской директивы по оборудованию для работы под давлением 97/23/EG. Ко всему прочему, они служат для нагнетания и откачивания воздуха из компрессорных станций по перекачке природного газа в качестве байпасных клапанов для создания давления в крупной арматуре, такой как шаровые краны со стороны оборудования, для откачки и закачки газа в накопители природного газа, либо для отвода конденсата.

Устройство и принцип действия

Исполнительные клапана можно приводить в действие либо с помощью мембранного привода, либо взрывобезопасного исполнительного привода с электромотором.

Мембранный привод приводится в действие с помощью посторонней или собственной среды, подача которой или блокировка подачи осуществляется с помощью взрывобезопасного 3/2-ходового магнитного клапана. Управляющее давление устанавливается через фильтровальную станцию для снижения давления, находящуюся в предвключенном положении. Безопасность управляющей системы осуществляется пропорциональным предохранительным клапаном.

НЕ нашли? Не то? Что вы ищете?

Положение клапанов с мембранным приводом показывается с помощью двух прикрепленных к стойке привода бесконтактных датчиков сближения. Проводка располагается во (взрывобезопасной) клеммной коробке, которая также крепится к приводу.

Размеры мембранного привода настолько велики, что через клапан может проходить поток с двух сторон. При большом условном проходе и сильной разнице давления для ограничения усилия, вследствие разницы давления, конус выполняется в свободной от нагрузки давлением модификации.

В качестве приводов с электромотором в стандартном исполнении применяются изделия фирм AUMA или EMG. Привода соответствуют классу взрывобезопасности Eex ed IIC T4, а также европейской директиве 94/9/EWG (ATEX).

Корпуса клапанов в зависимости от ступени номинального давления выполняются из стального литья 1.0619 (GP240GH) необходимого класса качества по DIN 1690 или из кованой стали 1.0460 (C22.8). Медные сплавы в составе конструкции соприкасающихся со средой частей отсутствуют.

В самой нижней точке корпуса находится патрубок для слива конденсата. Фланцы рабочих мест подсоединения выполняются согласно нормам EN 1092 или ASME B16.5, возможны другие типы соединений.

Внутренние части клапанов можно менять. Они изготовляются из нержавеющей стали, в качестве герметизирующего материала в зависимости от требований используется PTFE, FKM или PA. Внешнее герметичное уплотнение выполняется с помощью саморегулирующихся, не требующих ухода сальников в виде манжет из PTFE-V-, а также дополнительных колец круглого сечения из FKM.

Приемка

Вся арматура соответствует европейской директиве по оборудованию для работы под давлением 97/23/EG, она дополнительно контролируется согласно DIN 3230-части 5, контрольная группа PG3. Материал частей оборудования, находящихся под давлением, а также их проверки подтверждаются на основании контрольного свидетельства о приемке в соответствии с EN 10204-3.1.B.

Технические данные

конструкция: Запорный клапан с одним седлом

Условный проход: DN 25 - DN 250

Ступень номинального давления:PN16 - PN 250, класс 300 - класс 1500

Материал корпуса: 1.0619+N (GP240GH), 1.0460 (C22.8), A216 WCB, A105

Соединение корпуса: Фланцы со степенью герметичности согласно EN 1092-2

Фланцы по ASME B16.5

Монтажная длина: EN 558

Внутренняя гарнитура: Нержавеющая сталь

Процент протекания Класс протекания 1 по DIN 3230-часть 3

Контрольное давление: 1,1 x макс. рабочее давление

Рабочая температура: -10 ° C - + 80 °C

Уплотнительные материалы: FKM, PTFE, PA

Тип привода: Мембранный привод с экстренным ручным управлением

реверсивного действия

исполнительный привод с электродвигателем

Испытания/Приемки: директива по оборудованию для работы под давлением 97/23/EG

DIN 3230-Teil 5

Документы: контрольное свидетельство о приемке согласно EN 10204-

3.1.B

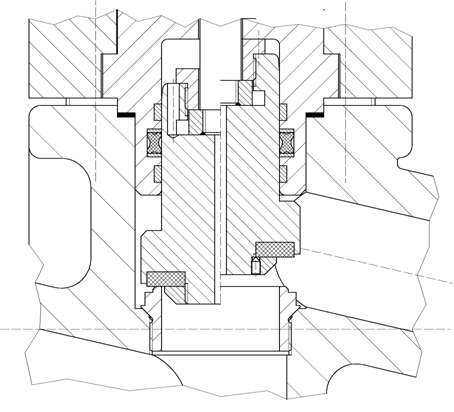

Проходной клапан с конусом для разгрузки от давления

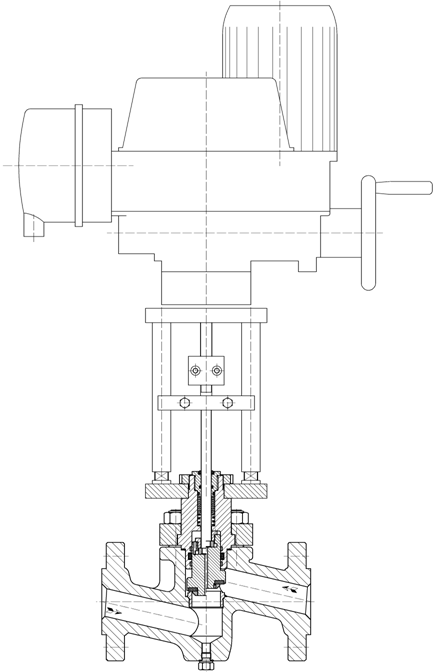

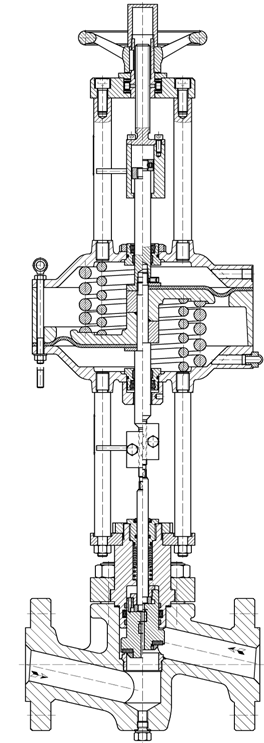

Клапаны с приводом от электромотора Клапан с мембранным приводом

При максимальной разнице давления воздух через клапана должен проходить с двух сторон

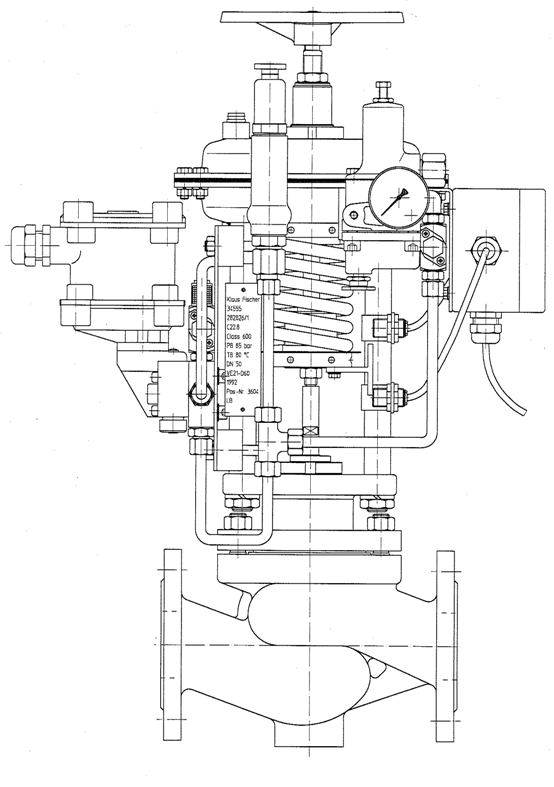

Пример клапанов с пристроенными деталями, которые в больших количествах устанавливаются на оборудовании фирм Рургаз, Тиссенгаз, BEB, GVS, Винтершалль, VNG, DEUDAN, Филлипс Петролеум Норск (Веропайп), TENP и MEGAL.

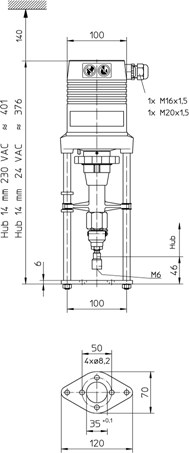

Электрические сервоприводы

1,6 kN

С микроконтроллёром

Для проходных и трёхходовых

Клапанов B300.01 B300.02

MC163

Характерные признаки

· Управление через микроконтроллёр

· Автоматическая регулировка при вводе в эксплуатацию

· Обработка сигналов через износостойкую систему измерения шага с помощью датчика Холла

· Сохраняемая регистрация хода в EEPROM

· Опознание обрыва провода в режимах 2...10 VDC - и 4...20 mA

· Крышка может насаждаться в 4 позициях, 90° с фиксацией, болты не требуются

· Безопасная позиция при включении одного из бинарных сигналов (защита от мороза)

· Выдвигаемое ручное регулирование с выводом сигнала позиционного положения

· Распознавание дефектов в постоянном режиме работы (при блокирование воздействием извне)

· Входной сигнал Y и выходной сигнал X обратимы независимо друг от друга

· Устанавливаемый на месте гистерезиз 0,15 V или 0,5 V в постоянном режиме работы

· Привод имеет защитную изоляцию - при 230 VAC не требуется защитный провод (РЕ)

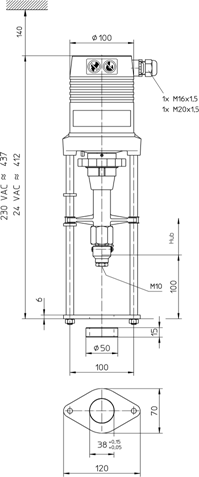

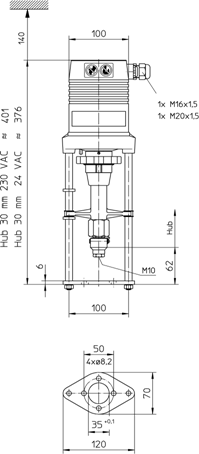

Чертёж с разрезами

Электрические сервоприводы

0,6 - 0,8 kN

С микроконтроллёром

Для проходных и трёхходовых клапанов

BR216RGA/BR316RGA

BR206GG/BR306GG

BR216GG/BR316GG

MC60/MC80

Характерные признаки

· Управление через микроконтроллёр

· Автоматическая регулировка при вводе в эксплуатацию

· Обработка сигналов через износостойкую систему измерения шага с помощью датчика Холла

· Сохраняемая регистрация хода в EEPROM

· Опознание обрыва провода в режимах 2...10 VDC - и 4...20 mA

· Крышка может насаждаться в 4 позициях, 90° с фиксацией, болты не требуются

· Безопасная позиция при включении одного из бинарных сигналов (защита от мороза)

· Выдвигаемое ручное регулирование с выводом сигнала позиционного положения

· Распознавание дефектов в постоянном режиме работы (при блокирование воздействием извне)

· Входной сигнал Y и выходной сигнал X обратимы независимо друг от друга

· Устанавливаемый на месте гистерезиз 0,15 V или 0,5 V в постоянном режиме работы

· Устанавливаемая на месте характеристика: линейная или экспоненциальная

· Привод имеет защитную изоляцию - при 230 VAC не требуется защитный провод (РЕ)

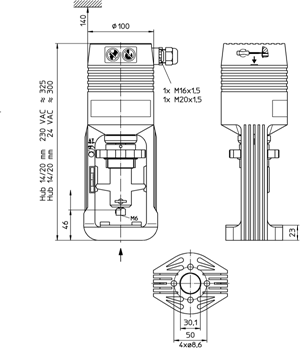

Чертёж с разрезами

Электрические сервоприводы

Настройка: 3-точечная или непрерывная

Для проходных клапанов B300.01

Для трёхходовых клапанов B300.02

M203(Y)

M453(Y)

M803(Y) M1003(Y) M1203(Y)

Характерные признаки

· Реверсивный синхронный двигатель и не требующая обслуживания передача

· Морозозащитная позиция (мин. количество, мин. ход) при включении одного из бинарных сигналов

· Выдвигаемое ручное регулирование

· Механическое показание позиции

Чертёж с разрезами M203(Y)/M453(Y)

Подпись:

Характерные признаки

· Реверсивный синхронный двигатель и не требующая обслуживания передача

· Морозозащитная позиция (мин. количество, мин. ход) при включении одного из бинарных сигналов

· Выдвигаемое ручное регулирование

· Механическое показание позиции

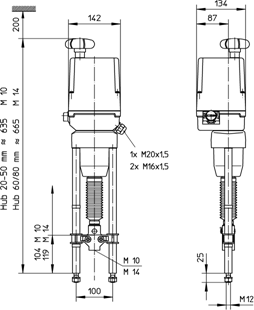

Чертёж с разрезами M803(Y)/M1003(Y)/M1203(Y)

Электрические сервоприводы

1,6 kN

С микроконтроллёром

Для проходных и трёхходовых клапанов

BR216RGA/BR316RGA

BR206GG/BR306GG

BR216GG/BR316GG

MC160
