Каталог продукции компании Хольтер Регельарматурен Лимитед, Германия (стр. 12 )

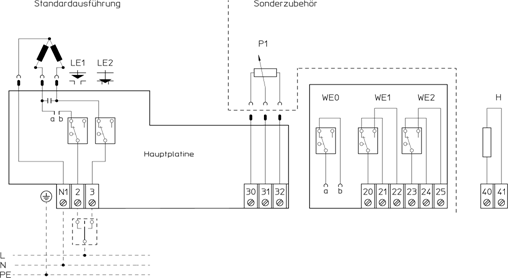

Электросхема M803/M1003/M1203

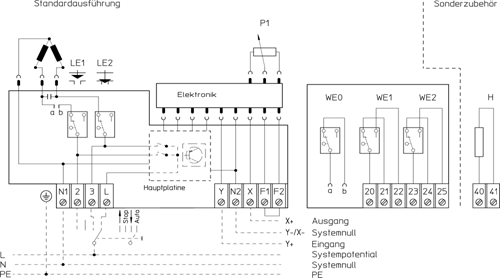

Электросхема M803Y/M1003Y/M1203Y

F1/F2 Возможность подключения двоичного сигнала

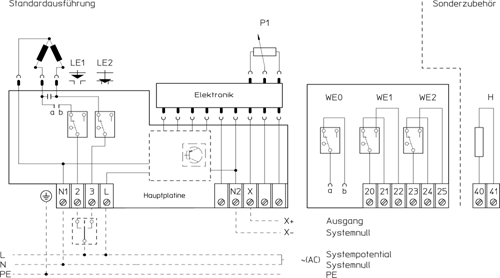

Электросхема M803ESR/M1003ESR/M1203ESR



Технические параметры клапанов с исполнительным приводом

BR300.01

DN	15	20	25	32	40	50	65	80	100	125	150	200
Величина kvs	м³/ч	4L	2,5 1,6 1,25 1,0 0,63 0,4 0,25 0,16	6,3L 5S/L 4L 2,5S/L	10 8S/L 6,3L 5S/L	16 12,5S 10L 8S/L	25 20S 16L 12,5S/L	40 31,5S 25L 20S/L	63 50S 40L 31,5S/L	100 80S 63L 50S/L	160 125S 100L 80S/L	250 200S 160 125S/L	400 315S 250 200S/L	630 500S 400 315S/L
Ход	Мм	20	30	50	60	80
MC163		Установочное время 1)	С	120	180
80*	120*
Давление при закрывании	КПа	2400	4000	2400	2050	1250	750	450	300
M203 M203Y	I	Установочное время 2)	С	130	190	310
II	90	130	210
Давление при закрывании	КПа	3200	4000	3200	2750	1700	1050	650	400	250	150
M453 M453Y	I	Установочное время 2)	С	130	190	310	370
II	90	130	210	250
III	45	65	105	125
IV	25	35	55	65
Давление при закрывании	КПа	4000	4000	4000	4000	4000	2800	1750	1150	750	450	250	150
M803 M803Y	I	Установочное время	С		35	55	65	85
Давление при закрывании	КПа	только при 230 В ПЕРЕМ. ТОКА	1800	1300	800	450	300	150
M1003 M1003Y	I	Установочное время	С		50	80	95	125
Давление при закрывании	КПа	только при 230 В ПЕРЕМ. ТОКА	2150	1500	950	500	350	200
M1203 M1203Y	I	Установочное время	С		65	105	125	165
Давление при закрывании	кПа	только при 230 В ПЕРЕМ. ТОКА	2750	1900	1200	650	450	250

Давление при закрывании ограничивается номинальным давлением (таблица: PN 40)
