100 кПа = 1 бар = 10 мВС

1) Установочное время указать при заказе

S)Специальная величина-kvs

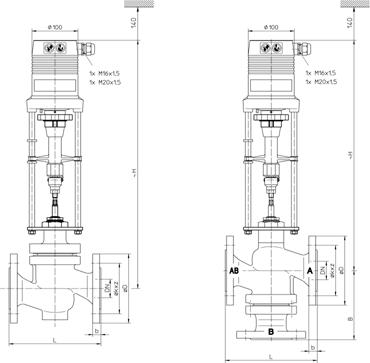

Чертеж с размерами

BR300.01 MC163 BR300.02 MC163

BR300.01 M203(Y) / M453(Y) /M803(Y) BR300.02 M203(Y) / M453(Y) / M803(Y)

M1003(Y) / M1203(Y) M1003(Y) / M1203(Y)

Монтажное указание: Так как загрязнения в трубной системе легко могут повредить место посадки клапана, рекомендуется установить грязеуловитель

Размеры

DN				15	20	25	32	40	50	65	80	100	125	150	200
дл			мм	130	150	160	180	200	230	290	310	350	400	480	600
шир			мм	130	130	130	150	150	160	170	215	215	260	280	400
H	MC163 24 В ПЕРЕМ. ТОКА	BR300.01	мм	537	537	537	552	552	562	572
BR300.02	мм	497	497	502	512	512	522	537
MC163 230 В ПЕРЕМ. ТОКА	BR300.01	мм	562	562	562	577	577	587	597
BR300.02	мм	522	522	527	537	537	547	562
M203(Y) M453(Y)	BR300.01	мм	600	600	600	615	615	625	635	680	725	750	775
BR300.02	мм	560	560	565	575	575	585	600	685	715	730	750
M803(Y) M1003(Y) M1203(Y)	BR300.01	мм							790	810	855	910	935	1000
BR300.02	мм							760	815	845	890	910	985

PN 16

DN				15	20	25	32	40	50	65	80	100	125	150	200
Æ D			мм	95	105	115	140	150	165	185	200	220	250	285	340
Æ k			мм	65	75	85	100	110	125	145	160	180	210	240	295
z			мм	4x Æ14	4x Æ18	8x Æ18	8x Æ22	12x Æ22
b			мм	14	16	16	18	18	20	20	22	24	26	26	30
м	MC163	BR300.01	кг	8	10	11	12	15	17	21
BR300.02	кг	9	10	12	14	16	20	24
M203(Y) M453(Y)	BR300.01	кг	9	11	12	13	16	18	22	35	47	66	98
BR300.02	кг	10	11	13	15	17	21	25	39	50	78	109
M803(Y) M1003(Y) M1203(Y)	BR300.01	кг							27	40	52	71	103	240
BR300.02	кг							30	44	55	83	114	280

PN 25
