Каталог продукции компании Хольтер Регельарматурен Лимитед, Германия (стр. 2 )

Срабатывание: электрическое ≤ 0,04 В ПОСТ. ТОКА

механическое ≤ 0,095 мм

Режим эксплуатации: S3-50% ED c/h 1200 EN 60034-1

Концевой выключатель: зависит от нагрузок

Окружающая температура:0...+50°C

Вес: 3,2 кг

Вариант привода и дополнительные комплектующие

· Специальное напряжение:24 В ПОСТ. ТОКА 4) oder 115 В ПЕРЕМ. ТОКА

· Блок путевых переключателей: 2 Выключателя, свободные от потенциалов, с бесступенчатой регулировкой

Номинальная нагрузка: 8 A / 250 В ПЕРЕМ. ТОКА

8 A / 30 В ПОСТ. ТОКА

Напряжение при подключении: макс. 400 В ПЕРЕМ. ТОКА

макс. 125 В ПОСТ. ТОКА

· Класс защиты: IP 65

· Дистанционные колонны, траверса и все наружные винты из нержавеющей стали

1) Установочное время выбирается произвольно, предварительные установки, помеченные знаком *, выполняются на месте

2) установившиеся сигналы обратимы

3) устанавливается на месте

1) при заказе просьба указывать тип напряжения постоянного тока

1. выпрямленное напряжение постоянного тока или

2. выпрямленное напряжение переменного тока

Электросхема MC160

B1/B2 Возможность подключения двоичного сигнала

Технические параметры привода

Тип		M200	M200Y
Установочное время при 50 Гц 1)	С/мм	I=6	II=4	I=6	II=4	I=6	II=4
Установочное усилие	кН	2	2
Ход	мм	30	30
Напряжение	В ПЕРЕМ. ТОКА	230 +6% -10%	24 ±10%	230 +6% -10%
Частота	Гц	50/60 ±5%	50/60 ±5%
Потребление мощности	ВА	12	14	19
Сигнал на входе 2)		3-точечн	0...10 В ПОСТ. ТОКА 100 КОм 0(4)...20 мАОм
Сигнал на выходе		–	0...10 В ПОСТ. ТОКА макс. 10 мА мин. 1200 Ом 0(4)...20 мА 1) макс. 680 Ом

Тип		M450	M450Y
Установочное время при 50 Гц 1)	s/мм	I=6	II=4	III=2	I=6 II=4	III=2	I=6 II=4	III=2
Установочное усилие	кН	4,5	4,5
Ход	мм	30	30
Напряжение	В ПЕРЕМ. ТОКА	230 +6% -10%	24 ±10%	230 +6% -10%
Частота	Гц	50/60 ±5%	50/60 ±5%
Потребление мощности	ВА	24	55	31	62	31	62
Сигнал на входе 2)		3-точечн	0...10 В ПОСТ. ТОКА 100 КОм 0(4)...20 мАОм
Сигнал на выходе		–	0...10 В ПОСТ. ТОКА макс. 10 мА мин. 1200 Ом 0(4)...20 мА 1) макс. 680 Ом

Класс защиты: IP 54

Режим эксплуатации: S3-50% ED c/h 1200 EN 60034-1

Концевой выключатель: зависит от нагрузок

Окружающая температура: 0...+50°C

Вес: 5 кг

1) указать при заказе

2) установившиеся сигналы обратимы

Вариант привода и дополнительные комплектующие

Тип	M200	M450	M200Y	M450Y
Специальное напряжение 24, 115 В ПЕРЕМ. ТОКА	·	·
Потенциометр 0,2 / 1 / 5 / 10 КОм 1,5 ВА (указать ход клапана)	·	·
Сигнал на выходе X=0(4)...20 мА макс. 680 Ом			·	·
Блок путевых переключателей 2 Выключателя, свободные от потенциалов, с бесступенчатой регулировкой Номинальная нагрузка: макс. 10 A / В ПЕРЕМ. ТОКА	·	·	·	·
Класс защиты IP 65	·	·	·	·
Обогрев привода –20°C...+50°C 25 ВА 24, 115, 230 В ПЕРЕМ. ТОКА 50/60 Гц	·	·	·	·
Дистанционные колонны, траверса и все наружные винты из нержавеющей стали	·	·	·	·
Прибор для экстренной установки, работающий от батарейки BN 24 Питающее напряжение 24 В ПЕРЕМ. ТОКА, 50 Гц Напряжение привода 24 В ПЕРЕМ. ТОКА, 50 Гц	·	·	·	·
ESR (электрическое реле ответного сигнала после установки) Рабочее напряжение: 230 В ПЕРЕМ. ТОКА Сигнал на выходе: X=0...10 В ПОСТ. ТОКА макс. 10 мА мин. 1200 Ом X=0(4)...20 мА 1) макс. 680 Ом	·	·

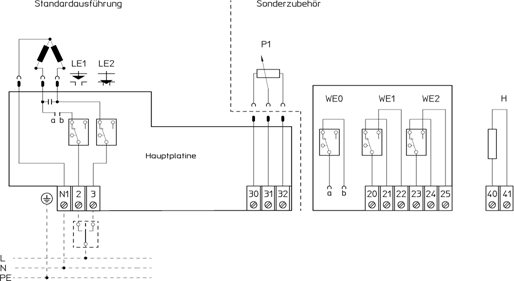

Электросхема M200/M450

1) указать при заказе

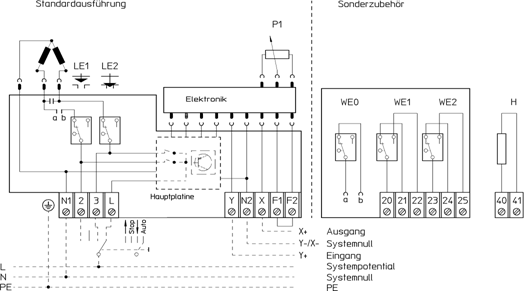

Электросхема M200Y/M450Y

F1/F2 Возможность подключения двоичного сигнала

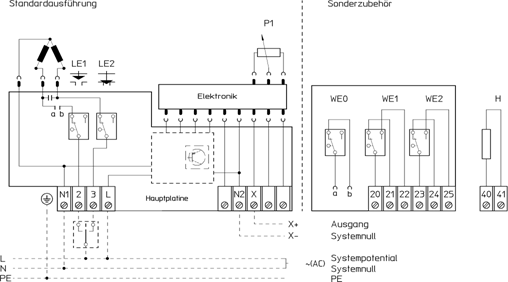

Электросхема M200ESR/M450ESR



Технические параметры клапанов с исполнительным приводом

DN		15	20	25	32	40	50	65	80	100
Величина kvs	м³/ч	4 2,5 1,6 1,25 0,63	6,3 5	10 8	16 12,5	25 20	40 31,5	63 50	100 80	160 125
Ход	мм	14	20	30	30
MC60/24 MC60/230	Установочное время 1)	с	170
125*
55
27
Давление при закрывании	кПа	1250	1250	750	400	250	150
MC80/24 MC80/230	Установочное время 1)	с	170	240
125*	180*
55	80
27	38
Давление при закрывании	кПа	1600	1600	1100	600	400	200	100
MC160/24 MC160/230	Установочное время 1)	С				95		180
			55*		120*
Давление при закрывании	КПа				1500	950	600		350	230	140
M200 M200Y	I	Установочное время 2)	С				190
II				130
Давление при закрывании	КПа								400	300	200
M450 M450Y	I	Установочное время 2)	С				190
II				130
III				65
Давление при закрывании	КПа								1150	750	450

Давление при закрывании ограничивается номинальным давлением (таблица: PN 40)
