Информативно-избыточный сенсор давления
на основе волоконно-оптического преобразователя

Разработка высокоточных волоконно-оптических сенсоров давления (ВОСД), инвариантных к воздействию дестабилизирующих факторов, является актуальной задачей волоконно-оптического приборостроения.

Составными частями ВОСД, имеющего электрический аналоговый интерфейс, являются волоконно-оптический преобразователь давления (ВОПД), волоконно-оптический кабель (ВОК) и оптико-электронный преобразователь (ОЭП) [1].

Среди амплитудных ВОПД обширную группу образуют ВОПД рефлексометрического типа. В них модуляция потока оптического излучения осуществляется за счёт перемещения относительно торцов передающих и приёмных волоконных световодов (ВС), расположенных в одной плоскости зеркальной поверхности мембраны при её прогибе под действием измеряемого давления [1].

Разновидностью ВОПД рефлексометрического типа является ВОПД с бинарным выходом по оптическому сигналу [1–3]. Для ВОСД, в состав которых входят данные ВОПД, характерным является то, что в них отражённый от зеркальной поверхности мембраны поток оптического излучения Фм разделяется на два потока Фм1 и Фм2. Последние принимаются торцами приёмных ВС, разделённых на две группы, и по ВОК передаются на вход ОЭП. В ОЭП потоки оптического излучения Фм1 и Фм2 при помощи двух фотодиодов (ФД) преобразуются в электрические сигналы и подвергаются дальнейшей обработке.

Важнейшим преимуществом ВОСД, построенных на основе ВОПД с бинарным выходом, является то, что они позволяют реализовать дифференциальный метод линеаризации функции преобразования (ФП) ВОПД и исключить составляющую систематической погрешности результата измерения, обусловленную температурной нестабильностью ампер-ваттной характеристики светодиода (СД).

Анализ научных публикаций [1–3] показал, что дифференциальный метод линеаризации ФП ВОПД эффективен только при малых значениях погрешности от нелинейности и нестабильности ФП ФД, с помощью которых осуществляется оптико-электронное преобразование.

Более перспективными по сравнению с известными ВОСД являются информативно-избыточные ВОСД. Например, в работе [4] описан информативно-избыточный ВОСД с управляемыми параметрами, обеспечивающий автоматическую коррекцию погрешности от нестабильности ФП ФД. Однако при этом предполагается, что ФП ФД на заданном рабочем участке носит линейный характер.

Постановка задачи

В связи с вышесказанным задачей исследования является создание информативно-избыточного ВОСД, обеспечивающего одновременное исключение погрешностей от: а) нелинейности ФП ВОПД; б) нелинейности и температурной нестабильности ФП ФД; в) температурной нестабильности ампер-ваттной характеристики СД.

Решение поставленной задачи и полученные результаты

Для решения поставленной задачи была разработана конструкция информативно-избыточного ВОСД, изучен процесс модуляции мощности потока оптического излучения, выведена ФП ВОПД и формализовано описаны режимы работы информативно-избыточного ВОСД.

Графическое изображение конструкции информативно-избыточного ВОСД представлено на рис. 1, где 1 – ВОПД; 2 – ВОК; 3 – ОЭП; 4 – приёмные ВС первой группы; 5 – приёмные ВС второй группы; 6 – передающий ВС; 7 – корпус; 8 – наконечник; 9 и 17 – разъёмные световодные соединители типа вилка; 10 и 18 – разъёмные световодные соединители типа розетка; 11 – прокладка; 12 – мембрана; 13 – штуцер; 14 – кожух; 15 – стакан; 16 и 26 – функциональные держатели; 19 – ограничительный цилиндр; 20, 25 и 28 – линзы; 21 и 27 – составные призмы; 22 – прямоугольная призма с двумя зеркальными гранями; 23 и 29 – ФД; 24 – электрический разъём типа вилка; 30 и 31 – СД.

Чувствительным элементом ВОПД 1 является мембрана 12, имеющая зеркальную внутреннюю поверхность и выполненная за одно целое со штуцером 13. ВОПД 1 содержит также волоконно-оптический жгут, один из концов которого закреплён в наконечнике 8 напротив центра зеркальной поверхности мембраны 12, а второй – в разъёмном световодном соедини

Волоконно-оптический жгут состоит из одного передающего ВС и восьми приёмных ВС, разделённых на две группы.

Первую группу приёмных ВС образуют четыре ВС 4, центры сердцевин которых отдалены от центра сердцевины передающего ВС 6 на расстояние , равное диаметру оболочки ВС, т. е. .

Вторую группу приёмных ВС образуют четыре ВС 5, центры сердцевин которых отдалены от центра сердцевины передающего ВС на расстояние равное сумме диаметров оболочки и сердцевины ВС, т. е. .

Для исключения выпадения росы или конденсата на зеркальной поверхности мембраны 12 внутренняя полость ВОПД 1 заполняется инертным газом, например, аргоном. Давление аргона во внутренней полости ВОПД 1 устанавливается равным .

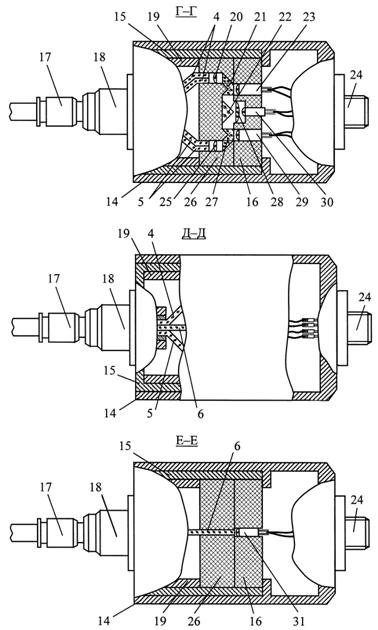

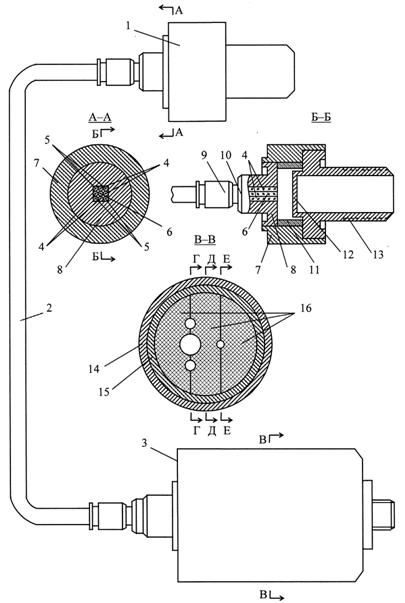

Рис. 1. Конструкция информативно-избыточного
волоконно-оптического сенсора давления

Рис. 1. Конструкция информативно-избыточного
волоконно-оптического сенсора давления (Окончание)

ОЭП 3 содержит кожух 14, в середину которого установлен стакан 15. В его полости размещены функциональные держаи 26, а также ограничительный цилиндр 19. Ко дну стакана 15 прикреплён разъёмный световодный соединиФД 23 и 29, СД 30 и 31 и линза 28 закреплены в функциональном держаЭлектрические выводы СД и ФД припаяны к соответствующим контактам электрического разъёма 24. Линзы 20 и 25, составные призмы 21 и 27 и прямоугольная призма 22 с двумя зеркальными гранями закреплены в функциональном держа

Первой особенностью предложенной конструкции ВОСД является то, что в ней впервые используется волоконно-оптический жгут с матричным расположением ВС. Торцы девяти ВС 4, 5 и 6, закреплённые в наконечнике 8, располагаются один относительно другого по правилу размещения элементов в квадратной матрице (см. сечение А-А на рис. 1). Центральным элементом квадратной матрицы выступает торец передающего ВС 6.

Необходимо отметить, что соотношение значений диаметров оболочки и сердцевины волоконных световодов 4, 5 и 6 должно удовлетворять следующему условию: . При выполнении этого условия и матричном расположении торцов ВС вышеуказанные значения расстояний и выдерживаются автоматически.
