Следует иметь в виду различие в характере закономерностей распространения редких элементов. Концентрации брома и строн­ция обычно тесно увязываются с общей минерализацией подзем­ных вод, и величины их удобно показывать в виде изолиний кон­центраций. Для йода и бора таких четких закономерностей не наблюдается, в связи с чем в ряде случаев приходится ограничиваться выделением зон распространения подземных вод с теми или иными концентрациями йода.

Карты динамики подземных вод и параметров водоносных комплексов должны включать элементы гидрогеологических усло­вий, необходимые в качестве исходных данных для подсчета запасов подземных вод. На этих картах показываются: границы гидро­геологического района (бассейна йодобромных вод); границы рас­пространения водоносного комплекса или горизонта; водопроводи-мость пород и ее изменение в пределах территории распростра­нения того или иного водоносного комплекса (горизонта); глубина залегания кровли водоносного комплекса (горизонта); изолинии приведенных пьезометрических напоров (приведенных давлений); область питания, создания напора и разгрузки подземных вод, а также районы выхода водовмещающих пород на поверхность; области возможного самоизлива (фонтанирования скважин); сква­жины или группы скважин; температура подземных вод.

Карты рассматриваемого типа должны включить все основные данные, необходимые для гидродинамических расчетов водозабо­ров в пределах месторождения промышленных вод. Основными картируемыми элементами являются в данном случае водопрово-димость пород и приведенные пьезометрические напоры (пласто­вые давления).

Выбор пределов изменения водопроводимости, отраженной на карте, зависит от густоты сети опорных водопунктов, изученности этого параметра и изменчивости его в пределах картографируемой территории. Определение водопроводимости производится в соот­ветствии с методическими положениями, кратко изложенными в предыдущем разделе работы. Для оценки водопроводимости по­род, помимо результатов испытания скважин, должны быть в пол­ной мере использованы материалы лабораторных исследований образцов керна, результаты промыслово-геофизических исследова­ний в скважинах, методы корреляции разрезов скважин и т. д.

Распределение приведенных пьезометрических уровней харак­теризует направление и интенсивность подземного стока. Расчеты и построение карт приведенных уровней целесообразно выполнять в соответствии с методикой, изложенной в работах [6, 20].

Глубина залегани-я водоносного комплекса имеет значение для оценки перспектив использования промышленных вод, выбора пре­дельных допустимых понижений уровня при подсчете эксплуата­ционных запасов. Выявление и нанесение на карту областей пи­тания (создания напора) и разгрузки подземных вод необходимо для последующей схематизации гидрогеологических условий место­рождений и гидродинамических расчетов. Изолинии пластовых температур строятся с использованием известных методов обра­ботки результатов их измерений.

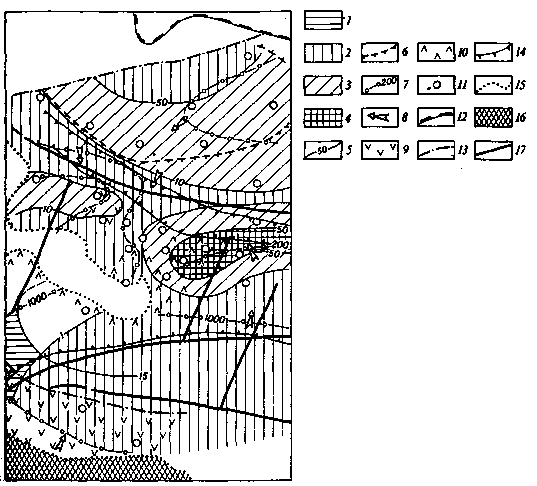

Рис. 29. Макет карты дина­мики подземных вод и пара­метров пород водоносного комплекса.

Области с различной водопроводи-мостью пород (м2/сут):

1 — до 1; 2 — от 1 до 10; 3 — от 10 до 5U, 4 — свыше 50; 5 — изо­линии водопроводимости (м2/сут), 6 — граница областей самоизлива подземных вод, 7 — изолинии приведен­ных гидростатических напоров, 8 — направление движения подземных вод; области межпластовых изотоков: 9 — из нижнемелового комплекса в юрский, 10 — из юрского в нижнемеловой, 11 — скважина или группа скважин, гра­ницы: 12 — тектонического региона, 13 — гидрогеологического бассейна, 14 — основных геос труктурных эле­ментов, 15 — распространения водонос­ного комплекса, 16 — районы выхода пород водоносного комплекса на поверхность, 17 — тектонические нару­шения

Карты прогнозных эксплуатационных запасов промышленных вод составляются на основе использования материалов и путем анализа двух предыдущих карт с учетом гидрогеологических и технико-экономических расчетов. На этих картах отражаются: границы гидрогеологического района (бассейна) и распростране­ния пород водоносного комплекса (горизонта); распростране­ние основных типов промышленных подземных вод (йодных, бром­ных, йодобромных, бороносных, литиевых и т. д.) и контуры место­рождений этих вод; распространение непромышленных йодных, бромных, йодобромных и других типов вод, содержащих повы­шенные концентрации редких и рассеянных элементов; распростра­нение пресных и соленых вод, которые по принимаемой в настоящей работе классификации не могут рассматриваться как специфичес­кие или промышленные по содержанию редких и рассеянных эле­ментов; изменение концентраций в подземных водах основных про­мышленных компонентов; участки или районы (если таковые имеются), характеризующиеся повышенными концентрациями йода, брома, бора, лития, стронция, цезия, рубидия и др.; эксплуата­ционные и перспективные участки водозаборов в пределах место­рождений промышленных вод; эксплуатационные и прогнозные за­пасы промышленных вод, а также запасы полезных компонентов.

Рис. 30. Макет карты прогнозных эксплуатационных запасов подземных про­мышленных вод.

Границы: 1 — провинции подземных промышленных вод, 2 — гидрогеологического района, 3 — распро­странения водоносного комплекса, 4 — месторождения подземных промышленных вод, 5 — балансовой час­ти месторождения, 6 — распространения различных типов подземных промышленных вод; площадь распро­странения промышленных вод: 7 — литиево-рубидиевых бромно-борных стронциевых, 8 — литиево-руби-диево-цезиевых борных стронциевых, 9 — литиево-рубидиевых йодобромных, 10 — литиево-рубидиево-це-зиевых борных, 11 — литиево-стронциевых, 12 — литиевых йодных, 13 — литиево-рубидиево-цезиевых йодных стронциевых, 14 — литиевых, 15 — литиево-рубидиевых, 16 — литиево-рубидиево цезиевых; эксплу­атационный участок (римские цифры слева — номер участка): 17 — разрабатываемый, 18 — разведанный, 19 — перспективный по данным поисково-разведочных работ (в том числе на нефть и газ), 20 — пер­спективный по интерполяции и экстраполяции гидрогеологических данных

Границы месторождения (площади распространения подземных промышленных вод) устанавливаются с учетом минимальных про­мышленных концентраций полезных компонентов, обоснованных технико-экономическими расчетами. Особенности промышленных подземных вод и условий их эксплуатации позволяют оценивать запасы на конкретных участках. В соответствии со степенью изу­ченности гидрогеологических условий эксплуатационные участки могут быть разрабатываемыми, специально разведанными и пер­спективными, если исходные расчетные данные для оценки запасов определены по данным опытных работ на скважинах или эти дан­ные установлены путем экстраполяции и интерполяции имеющихся материалов на изученной части месторождения.

В некоторых случаях, особенно для месторождений платфор­менного типа, целесообразно показывать площади перспективные, малоперспективные и неперспективные по тем или иным причинам (большая глубина залегания водоносных пород, малая их водо-обильность и т. д.).

Картографирование подземных промышленных вод заверша­ется составлением сводной карты месторождений и прогнозных Эксплуатационных запасов гидроминерального сырья. Эта карта дает представление о размещении на территории СССР месторож­дений промышленных вод, их особенностях, отражает масштабы распространения этих вод и размеры их эксплуатационных за­пасов.

Для иллюстрации принципов картографирования подземных промышленных вод на рис. 28 — 30 приводятся макеты гидрогеоло-гических карт. В целях упрощения карт и уменьшения их карто-графической нагрузки на гидрогеохимических картах не показан литолого-фациальный состав водовмещающих пород. Помимо этого в тех же целях гидрогеохимические построения выполнены раз­дельно для вод, содержащих литий, цезий.

ГЛАВА 3

ОБЩИЕ ПРОБЛЕМЫ

ГЕОЛОГО-ЭКОНОМИЧЕСКОЙ

ОЦЕНКИ МЕСТОРОЖДЕНИЙ

ПОЛЕЗНЫХ ИСКОПАЕМЫХ

Промышленные подземные воды, по сути дела, являются ру­дой, т. е. горной породой, из которой с помощью различных фи­рческих и химических воздействий может быть получена нужная обществу продукция. То, что эта руда находится в жидком со­стоянии, существенным образом определяет методику и техноло­гию ее разведки, подсчета запасов добычи, переработки. Сказыва­ется это и на некоторых методических приемах геолого-экономичес­кой оценки месторождений промышленных вод. Однако цели и задачи, принципы и методологические основы геолого-экономи­ческой оценки месторождений аналогичны для всех видов полез­ных ископаемых, в том числе и для месторождений промышлен­ных подземных вод. Поэтому прежде всего рассмотрим общие проблемы геолого-экономической оценки месторождений полезных ископаемых.

ЦЕЛИ, ЗАДАЧИ И ОСНОВНЫЕ ПРИНЦИПЫ

ГЕОЛОГО-ЭКОНОМИЧЕСКОЙ ОЦЕНКИ

Геолого-экономическая оценка месторождении полезных иско­паемых представляет собой неотъемлемую часть геологоразведоч­ного процесса на всех его этапах, начиная с поисков.

На поисковой стадии целью геолого-экономической оценки явля­ются обоснование целесообразности постановки предварительной разведки и выделения перспективных участков для проведения раз­ведочных работ. По результатам поисковых и поисково-оценочных работ составляется технико-экономическое обоснование, содержащее анализ народнохозяйственной значимости найденного месторож­дения и сравнительный анализ различных его участков по пара­метрам, влияющим на экономическую эффективность будущей эксплуатации.

По многим видам полезных ископаемых разработаны оценоч­ные (браковочные) кондиции — минимальные требования к коли­честву и качеству полезного ископаемого, дифференцированные по геолого-генетическим типам и размерам месторождений, горно­геологическим условиям их отработки, районам страны. Такие кон­диции в значительной мере облегчают и делают более достовер­ной геолого-экономическую оценку месторождений на стадии по­исково-оценочных работ [39].
