• После установки бачка для жидкости рулевого управления, слить жидкость из системы рулевого управления. См. пункт "Слив жидкости из системы рулевого управления" в данном разделе.
5. Осуществлять действия по установке согласно действиям по демонтажу в обратном порядке.
Система рулевого управления с гидроусилителем 6A-7
|
Шланги и трубки насоса рулевого управления с гидроусилителем
Демонтаж и установка
1. Снять аккумулятор. См. Раздел 1E, Электрика двигателя.
2. Откачать жидкость рулевого управления из бачка для жидкости.

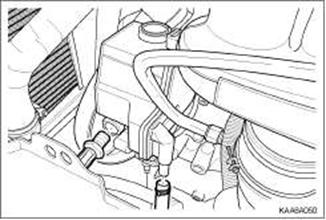

3. Отсоединить напорную трубку от выпускного соединения насоса рулевого управления и возвратный шланг от впускного соединения бачка для жидкости рулевого управления.
|
Момент затяжки | 44 N·m (33 фнт-фт) |

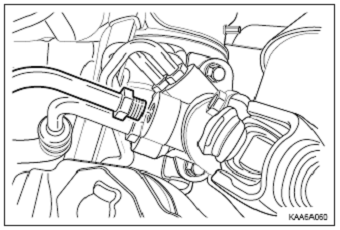

4. Отсоединить трубку возвратной линии от выпускного отверстия усиленного рулевого привода.
Рекомендации по установке
Момент затяжки | 17 N·m (13 фнт-фт) |
|

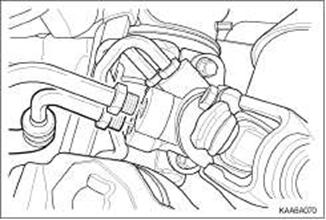

5. Отсоединить трубку напорной линии от впускного отверстия усиленного рулевого привода.
Рекомендации по установке
Момент затяжки | 17 N·m (13 фнт-фт) |
6A-8 Система рулевого управления с гидроусилителем
|
Рекомендации по установке
Момент затяжки | 9 N·m (80 фнт-дюйм) |
• После установки бачка для жидкости рулевого управления, слить жидкость из системы. См. Пункт "Слив жидкости из системы рулевого управления с гидроусилителем" в данном разделе.
7. Осуществлять действия по установке согласно действиям по демонтажу в обратном порядке.
Система рулевого управления с гидроусилителем 6A-9
Спецификации
Общая спецификация
Применение | Описание |
Объем | 1.0 л (1.06 кварты) |
Лубрикант | Жидкость рулевого управления с гидроусилителем DEXRON.- I I |
Спецификация затяжки крепежа
Применение | N•m | Фунт/фут | Фунт/дюйм |
Фитинг впускной и выпускной трубы рулевого привода с гидроусилителем | 17 | 13 | - |
Крепежные болты бачка для жидкости рулевого управления с гидроусилителем (1) | 15 | 11 | - |
Крепежный болт бачка для жидкости рулевого управления с гидроусилителем (2) | 18 | 13 | - |
Фитинги напорной линии насоса рулевого управления с гидроусилителем | 44 | 33 | - |
Гайка шкива насоса рулевого управления с гидроусилителем | 61 | 44 | - |
Зажимной болт опоры возвратной линии | 9 | - | 80 |
6A-10 Система рулевого управления с гидроусилителем
|
|

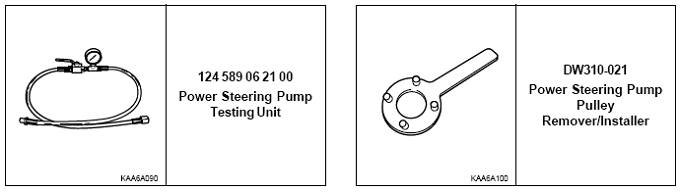

Специальный инструмент и оборудование
SSANGYONG MY2002
РАЗДЕЛ 6B
НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ
СОДЕРЖАНИЕ
Описание и функционирование..................... 6B-2 Поликлиновой ремень привода
........................................................................................................................ вспомогательных агрегатов.............................. 6B-4
Общее описание............................................ 6B-2 Сборка насоса рулевого управления............ 6B-4
Данные по диагностике.................................. 6B-3 Ремонт блоков................................................. 6B-6
Диагностика насоса рулевого
Управления с гидроусилителем.................... 6B-3 Насос............................................................. 6B-6
Инструкции по ремонту.................................. 6B-4 Спецификации................................................. 6B-7
Техобслуживание без демонтажа..................... 6B-4 Спецификации затяжки крепежа..................... 6B-7
6B-2 Насос рулевого управления с гидроусилителем
Описание и функционирование
Общее описание
Насос рулевого управления с гидроусилителем - это многопластинчатый гидронасос. Поликлиновой ремень привода вспомогательных агрегатов двигателя приводит в движение насос рулевого управления. Насос рулевого управления с гидроусилителем нагнетает давление к шестерне рулевого управления.
Гидравлическое давление, поступающее к шестерне рулевого управления с гидроусилителем, способствует управлению двигателя.
Если параметры рулевого управления превышают максимально допустимые требования по давлению, например, если колеса разворачиваются от ограничителей хода, давление рулевой передачи
передает давление на пружину расходного клапана. Высокое давление поднимает шарик предохранительного клапана с места, что позволяет маслу перетекать через отверстие триггера, установленного на наружном фитинге. Т. о. давление на пружине расходного клапана снижается, он открывается, и масло перетекает обратно через впускное отверстие насоса. Такая операция ограничивает максимальное давление насоса на выходе и поддерживает уровень.
Внутренние компоненты рулевого управления с гидроусилителем не требуют ремонта. Единственными компонентами рулевого управления с гидроусилителем, которые требуют техобслуживания, являются шкив насоса и сам насос.
Насос рулевого управления с гидроусилителем 6B-3
Данные по диагностике
Диагностика насоса рулевого управления с гидроусилителем
Пенящаяся или молочная жидкость гидросистемы (воздух в жидкости)
Проверка | Действие |
Проверить наличие внутренней протечки в насосе рулевого управления с гидроусилителем, вызывающей переполнение. | Устранение внутренней протечки насоса. Спуск жидкости из системы. |
Проверка низкого уровня жидкости. | Устранение внутренней протечки насоса. Слить жидкость из системы Низкая температура приведет к образованию пузырьков в системе при низком уровне жидкости. |
Низкое давление вследствие поломки насоса
Проверка | Действие |
Проверить наличие внутренней протечки в насосе рулевого управления с гидроусилителем в местах уплотнения. | Заменить уплотнения. Устранить протечки Слить жидкость из системы |
Проверить поликлиновой ремень привода вспомогательных агрегатов на износ. | Заменить поликлиновой ремень привода вспомогательных агрегатов |
Низкое давление вследствие поломки механизма
Проверка | Действие |
Проверить наличие царапин на отверстии корпуса. | Заменить отверстие корпуса |
Проверить наличие протечек на кольцах клапана и уплотнениях. | Устранить протечку Слить жидкость из системы |
Скрип в насосе рулевого управления с гидроусилителем
Проверка | Действие |
Проверить наличие воздуха в жидкости рулевого управления. | Осуществить проверку, описанную в пункте " Пенящаяся или молочная жидкость рулевого управления с гидроусилителем (Воздух в жидкости)" above. |
Проверить уровень жидкости. | Устранить внутренние и внутренние протечки. Слить жидкость из системы |
Проверить состояние затяжки креплений насоса | Затянуть крепления насоса согласно спецификации. |
6B-4 Насос рулевого управления с гидроусилителем
|
