Рулевое управление (стр. 7 )

•  Ключ находится в замке зажигания.

•  Зажигание выключено.

•  Дверь со стороны водителя открыта.

Информацию по замене и установке сигнального модуля, см. Раздел 9E, Данные по приборному оснащению/ информация для водителя.

Рулевое управление с гидроусилителем и рулевая колонка 6E-3

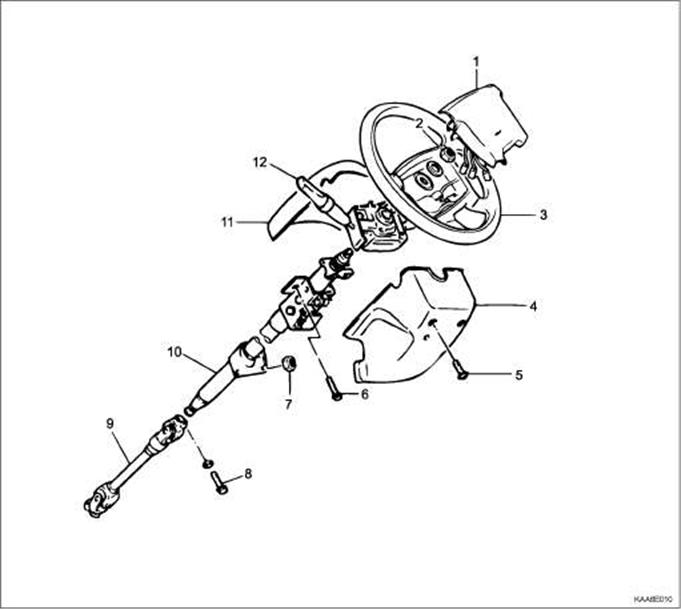

Расположение компонентов

1  Модуль подушки безопасности водителя

2  Гайка рулевого колеса

3  Рулевое колесо

4  Нижняя крышка рулевой колонки

5  Винт нижнего кожуха рулевой колонки

6  Верхний крепежный болт рулевой колонки

7  Нижний крепежный болт рулевой колонки

8  Верхний стяжной болт промежуточного вала

9  Промежуточный вал

10  Рулевая колонка

11  Верхняя крышка рулевой колонки

12  Переключатель и рычаг передних фар /Поворотного сигнала

6E-4 Рулевое управление с гидроусилителем и рулевая колонка

Данные по диагностике

Инспекция свободного хода Инспекция рулевого усилия

рулевого колеса

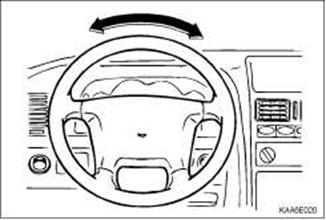

Последовательность проведения инспекции 1.  Запустить двигатель и установить управляемые колеса в нейтральное положение. 2.  Поворачивая рулевое колесо влево и вправо, измерить свободный ход в момент начала движения переднего колеса.

Последовательность проведения инспекции

1.  Установить автомобиль на ровную, заасфальтированную поверхность так, чтобы управляемые колеса находились в нейтральном положении.

2.  Запустить двигатель; вращение должно составить 1000 об/мин.

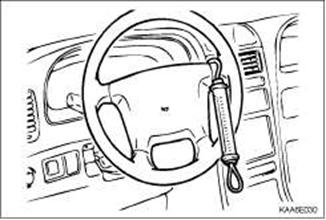

3.  При помощи шкалы измерить рулевое усилие в обоих направлениях.

Стандарт

Макс. 30 кг

Примечание: Разность рулевого усилия при повороте влево/вправо не должна превышать 0.6 кг.

Стандарт

Макс. 30 мм

Примечание: Если указанное значение превышает техническую характеристику, соединения вала рулевой колонки и зазор рулевого привода. При необходимости осуществить ремонт или замену.

Рулевое управление с гидроусилителем и рулевая колонка 6E-5

Диагностика рулевой колонки

Система замка зажигания

Система замка зажигания не разблокируется

Проверка

Действие

Проверить цилиндр замка на наличие повреждений.

Заменить цилиндр замка.

Проверить беспрепятственность работы переключателя зажигания.

Проверить кожух рулевой колонки на наличие заедания и повреждения.

Смазать переключатель зажигания.

Снять вал и очистить кожух рулевой колонки. При необходимости заменить кожух рулевой колонки.

Система замка зажигания не разблокируется

Проверка	Действие
Проверить цилиндр замка на наличие повреждений. .	Заменить цилиндр замка.
Проверить беспрепятственность работы переключателя зажигания	Смазать переключатель зажигания.
Проверить кожух рулевой колонки на наличие заедания и повреждения.	Снять вал и очистить кожух рулевой колонки. При необходимости заменить кожух рулевой колонки.

Большое усилие для блокировки

Проверка	Действие
Проверить цилиндр замка на наличие повреждений.	Заменить цилиндр замка.
Проверить беспрепятственность работы переключателя зажигания	Смазать переключатель зажигания.
Проверить соотнесение кожуха и крышки	Совместить кожух с крышкой. При необходимости заменить крышку
Проверить крепежный кронштейн переключателя зажигания	Заменить крепежный кронштейн переключателя зажигания

Большое усилие для блокировки

Проверка	Действие
Проверить правильность установки переключателя зажигания	Переустановить переключатель зажигания
Проверить цилиндр замка на наличие повреждений.	Заменить цилиндр замка. Переустановить переключатель зажигания.

Шум в колонне

Проверка	Действие
Проверить правильность установки соединений передач к колонне.	Затянуть стяжные болты универсального соединения вала. При необходимости заменить соединения вала.
Проверить подшипник вала на наличие повреждения или износа.	Заменить подшипник вала.
Проверить наличие смазывающего материала на сферическом соединении.	Нанести смазывающий материал на сферическое соединение.
Проверить наличие смазывающего материала на вале	Нанести смазывающий материал на подшипник вала
Проверить Установку упорного кольца замка штока.	Отрегулировать упорное кольцо замка штока. При необходимости заменить упорное кольцо замка штока.

6E-6 Рулевое управление с гидроусилителем и рулевая колонка

Большое усилие вала
Проверка	Действие
Проверить подшипник вала на наличие повреждения или износа	Заменить подшипник вала
Проверить правильность установки и форму пылезащитного уплотнения.	Заменить пылезащитное уплотнение
Проверить верхний и нижний подшипники на наличие повреждений.	Заменить верхний или нижний подшипник.
Проверить беспрепятственность функционирования универсальных соединений вала.	Нанести смазку на универсальные соединения вала. При необходимости осуществить из замену.
Зазор рулевой колонки
Проверка	Действие
Проверить правильность установки крепежных болтов кронштейна рулевой колонки.	Затянуть крепежные болты кронштейна рулевой колонки.
Проверить наличие сломанных сварных гаек на рубашке рулевой колонки.	Заменить рубашку рулевой колонки.
Ослабленность рулевого колеса
Проверка	Действие
Проверить зазор между отверстиями в опоре или кожухе рулевого колеса и диаметром шарнирного пальца.	Заменить шарнирные пальцы так, чтобы диаметр соответствовал спецификации.
Проверить правильность установки верхнего подшипника в кожухе.	Правильно установить верхний подшипник. При необходимости заменить верхний подшипник.
Шум при наклоне колонны
Проверка	Действие
Проверить верхние накладки на наличие износа.	Заменить верхние накладки.
Проверить заедание пружины.	Отрегулировать пружину наклона. При необходимости осуществить ее замену.

Поворотный переключатель/Переключатель ближнего и дальнего света фар

Поворотный сигнал не срабатывает при повороте

Проверка	Действие
Проверить правильность установки переключателя поворотного сигнала.	Снять и проверить переключатель поворотного сигнала. Установить переключатель повторно.
Проверить механизм отключения поврежденных или неустановленных компонентов.	Заменить механизм отключения.
Проверить наличие посторонних элементов в корпусе переключателя поворотного сигнала.	Удалить посторонние элементы.
Поворотный сигнал не отключается
Проверка	Действие
Проверить механизм отключения поврежденных или неустановленных компонентов.	Заменить механизм отключения.
