Рулевое управление (стр. 8 )

Затрудненное функционирование переключателя поворотного сигнала/Переключателя ближнего и дальнего света

Проверка	Действие
Проверить правильность установки переключателей и рычагов поворотного сигнала/ближнего и дальнего света.	Снять и проверить переключатели и рычаги поворотного сигнала/ближнего и дальнего света. Установить переключатели и рычаги поворотного сигнала/ближнего и дальнего света.
Проверить наличие посторонних элементов в корпусе переключателя поворотного сигнала/ближнего и дальнего света.	Удалить посторонние элементы.

Поворотный сигнал е срабатывает при смене ряда движения

Проверка	Действие
Проверить наличие поломки пресс-шайбы смены ряда движения или поломки кронштейна рессоры.	Заменить пресс-шайбу смены ряда движения или кронштейн рессоры.
Проверить правильность функционирования пружины смены ряда движения.	Заменить пружину смены ряда движения.
Проверить правильность установки переключателя поворотного сигнала.	Заменить переключатель поворотного сигнала.

Не срабатывает световой индикатор поворотного сигнала

Проверка	Действие
Проверить функционирование светового индикатора поворотного сигнала.	Заменить световой индикатор.
Проверить функционирование переключателя поворотного сигнала.	Заменить переключатель поворотного сигнала.
Проверить правильность подсоединения разъема шасси и колонны.	Осуществить повторное подсоединение разъема шасси и колонны.

Световой индикатор поворотного сигнала включается но не мигает

Проверка	Действие
Проверить функционирование светового индикатора поворотного сигнала.	Заменить световой индикатор.
Проверить функционирование переключателя поворотного сигнала.	Заменить переключатель поворотного сигнала.
Проверить правильность подсоединения разъема шасси и колонны.	Осуществить повторное подсоединение разъема шасси и колонны.

Передний/задний поворотный сигнал не мигает

Проверка	Действие
Проверить функционирование переключателя поворотного сигнала.	Заменить переключатель поворотного сигнала.
Проверить правильность подсоединения разъема шасси и колонны.	Осуществить повторное подсоединение разъема шасси и колонны.

6E-8 Рулевое управление с гидроусилителем и рулевая колонка

Световой индикатор поворотного сигнала мигает слишком медленно

Проверка	Действие
Проверить правильность подсоединения разъема шасси и колонны.	Осуществить повторное подсоединение разъема шасси и колонны.

Электрическая система переключателя зажигания не функционирует

Проверка	Действие
Проверить переключатель зажигания на наличие повреждений	Заменить переключатель зажигания
Проверить правильность установки переключателя зажигания.	Снять и проверить переключатель зажигания. Установить его повторно.
Проверить правильность установки электрического разъема переключателя зажигания.	Повторно подсоединить электроразъем переключателя зажигания. Заменить электроразъем.
Переключатель зажигания не поворачивается
Проверка	Действие
Проверить переключатель зажигания на наличие повреждений	Заменить переключатель зажигания
Проверить правильность установки переключателя зажигания.	Снять и проверить переключатель зажигания. Установить его повторно.

Рычаг переключателя стеклоочистителя/круиз контроля

Не функционируют: НИЗК., ВЫСОК., ПРЕРЫВИСТ., ПРОМЫВКА

Проверка	Действие
Проверить переключатель стеклоочистителя на наличие повреждений	Заменить переключатель стеклоочистителя/круиз контроля
Проверить правильность установки переключателя стеклоочистителя	Снять и проверить переключатель стеклоочистителя/круиз контроля. Повторно установить переключатель.
Проверить переключатель круиз контроля на наличие повреждений	Заменить переключатель стеклоочистителя/круиз контроля

Рулевое управление с гидроусилителем и рулевая колонка 6E-9

Инструкции по ремонту

Обслуживание без демонтажа

Переключатель и рычаг передних фар

/Поворотного сигнала

Процесс демонтажа и установки

1.  Отсоединить отрицательную клемму кабеля аккумулятора.

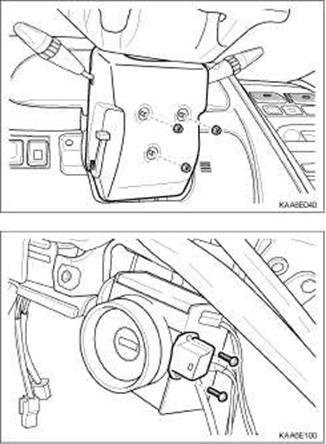

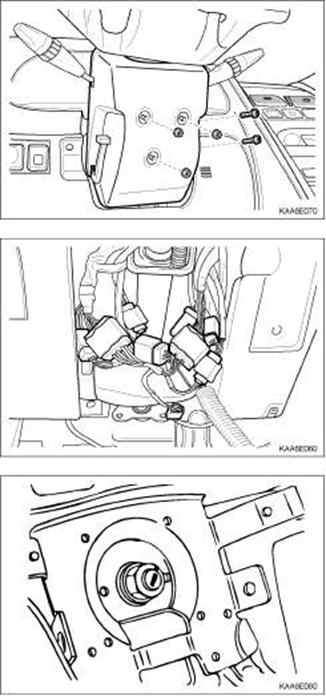

2.  Отсоединить винты верхней и нижней крышки рулевой колонки.

3.  Снять верхнюю и нижнюю крышку рулевой колонки.

4. Снять крепежные болты переключателя поворотного сигнала.

5.  Отсоединить разъем переключателя поворотного сигнала.

6.  Снять переключатель поворотного сигнала.

SSANGYONG MY2002

6E-10 Рулевое управление с гидроусилителем и рулевая колонка



Переключатель и рычаг стеклоочистителя

Процесс демонтажа и установки

1.  Отсоединить отрицательную клемму кабеля аккумулятора.

2.  Отсоединить винты верхней и нижней крышки рулевой колонки.

3.  Снять верхнюю и нижнюю крышку рулевой колонки.

4.  Снять крепежные винты переключателя и рычага стеклоочистителя.

5.  Отсоединить разъем переключателя и рычага стеклоочистителя.

6.  Снять переключатель и рычаг стеклоочистителя.

Рулевое колесо с вспомогательной надувной системой защиты

Необходимые инструменты

661 589 00 33 00 Съемник рулевого колеса

Процесс демонтажа и установки

1.  Отсоединить отрицательную клемму кабеля аккумулятора.

2.  Снять модуль вспомогательной надувной системы защиты. См. Раздел 8B, Вспомогательная надувная система защиты.

3.  Снять гайку рулевого колеса.

Примечание относительно процедуры демонтажа:

• Для правильной установки рулевого колеса, необходимо совместить маркировку вала рулевой колонки с рулевым колесом.

Рекомендации по установке

Момент затяжки

65 Н-м(48 фнт-фт)

Рулевое управление с гидроусилителем и рулевая колонка 6E-11



KAA6E090

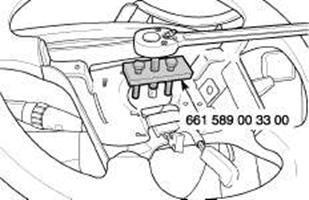

4. Снять рулевое колесо при помощи съемника рулевого колеса 661 589 00 33 00.

Рекомендации по установке:

• Совместить маркировку на рулевом колесе и вале рулевой колонки.

Цилиндр и переключатель замка зажигания

Процесс демонтажа и установки

1.  Отсоединить отрицательную клемму кабеля аккумулятора.

2.  Отсоединить винты верхней и нижней крышки рулевой колонки.

3.  Снять верхнюю и нижнюю крышку рулевой колонки.

4.  Снять винты соединения подсветки замочной скважины.

5.  С ключом зажигания, повернутым в положение ACC, снять цилиндр ключа, прижав пружину фиксатора при помощи 2.5 мм универсального ключа или другого инструмента, после чего вытащить цилиндр ключа из кожуха цилиндра.

SSANGYONG MY2002

6E-12 Рулевое управление с гидроусилителем и рулевая колонка



Рулевая колонка

Важно: Снимать рулевую колонку рекомендуется только при следующих условиях:

•  Необходима замена рулевой колонки.

•  Необходима замена замка блокировки рулевой колонки и ключа зажигания.

•  Замена рулевой колонки необходима для выполнения другой операции

Примечание: съем рулевой колонки из автомобиля приводит к ее повреждению. Рулевую колонну в сборе нельзя ронять, а также воздействовать на вал молотком - это может привести к поломке вала рулевой колонны или ослаблению пластиковых вставок влияющих на жесткость колонны. Приложение нагрузки к колонне может вызвать ее деформацию. Каждое из перечисленных повреждений может вызвать ослабление конструкции. При необходимости съема рулевого колеса, рекомендуется использовать только указанный съемник рулевого колеса.

Процесс демонтажа и установки

1.  Отсоединить отрицательную клемму кабеля аккумулятора.

2.  Отсоединить винты верхней и нижней крышки рулевой колонки.

3.  Снять верхнюю и нижнюю крышку рулевой колонки.

Снять нижнюю приборную панель. См.
Раздел 9E, Данные по приборному оснащению/ информация для водителя.

4.  Снять модуль иммобилайзера. См. Раздел 9T, Противоугонная система.

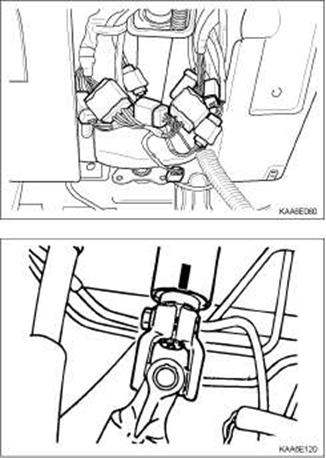

5.  Отсоединить электросоединения подушки безопасности.

6.  Отсоединить соединения электропереключателя.

8.  Установить нейтральное положение управляемых колес.

9.  Маркировать вал рулевой колонки так, чтобы маркировка соответствовала маркировке на верхнем универсальном соединении промежуточного вала.

10. Снять верхний стяжной болт промежуточного вала. Рекомендации по установке

Момент затяжки

27 Н-м (20 фнт-фт)

Рулевое управление с гидроусилителем и рулевая колонка 6E-13

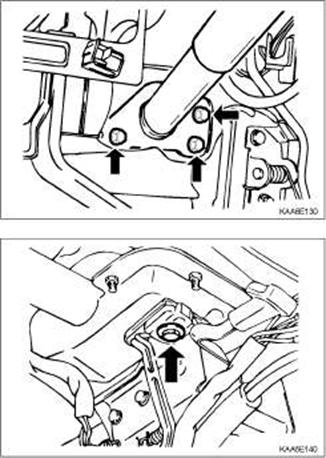

11. снять нижние крепежные гайки рулевой колонки. Рекомендации по установке

Момент затяжки

22 Н-м(16 фнт-фт)

12.  Снять верхние крепежные болты рулевой колонки, удерживающие задний кронштейн рубашки рулевой колонки в сборе.

13.  Вывести рулевую колонку в сборе через фланец и аккуратно установить собранную конструкцию.

Рекомендации по установке

Момент затяжки

22 Н-м (16 фнт-фт)

Установить рулевую колонку в сборе на опору до момента затяжки крепежных болтов. Не допускать отклонения рулевой колонки без опоры.

SSANGYONG MY2002

6E-14 Рулевое управление с гидроусилителем и рулевая колонка

СПЕЦИФИКАЦИИ

Спецификации затяжки крепежа

Назначение	Н-м	Фнт-фт	Фнт-дюйм
Верхний стяжной болт промежуточного вала	27	20	-
Гайка рулевого колеса	65	48	-
Нижние крепежные гайки рулевой колонки	22	16	-
Нижние крепежные болты рулевой колонки	22	16	-

SSANGYONG MY2002

Рулевое управление с гидроусилителем и рулевая колонка 6E-15

специальные инструменты и оборудования

Таблица специальных инструментов

661 589 00 33 00
Съемник рулевого колеса
