9. Снять стопорное кольцо переборочного внутреннего цилиндра.
Рекомендации по установке:
• Нанести на все уплотнения жидкость рулевого управления с гидроусилителем для обеспечения герметизации.
10. Приложив ветошь к зубчатой рейке, удерживайте резьбу рейки в сборе при помощи гаечного ключа, и снимите внутреннюю рулевую тягу со стороны шестерни.
Рекомендации по установке:
• Правая и левая внутренняя рулевая тяга имеют различную длину. Убедитесь в том, что рулевая тяга установлена с правильной стороны приводного механизма рулевого управления с гидроусилителем.
Клапан и шестерня в сборе
Процесс демонтажа и установки
1. Снять зубчатую рейку и шестерню в сборе с автомобиля. См. Пункт "Зубчатая рейка и шестерня в сборе" в данном разделе.
2. Снять пыльник с нижней части кожуха.
Примечание: Если короткий вал не удерживается, это может повредить зубцы зубчатой рейки.
3. Удерживая короткий вал гаечным ключом, снять контргайку с зубчатой рейки.
Приводной механизм рулевого управления с гидроусилителем 6C-15
|

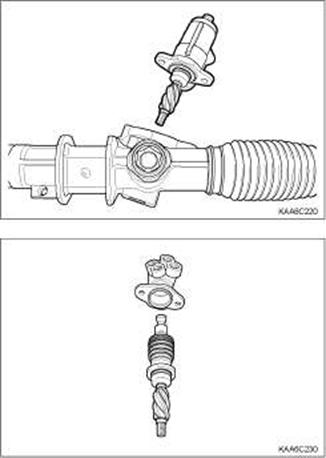

4. Снять короткий вал и кожух короткого вала.
5. Вытащить короткий вал из кожуха
6. Снять уплотнение короткого вала.
Рекомендации по установке:
• Нанести на все уплотнения жидкость рулевого управления с гидроусилителем для обеспечения герметизации.
KAA6C240
Подшипник зубчатой рейки
Процесс демонтажа и установки
Необходимые инструменты
DW310-040 Ключ под колпачковую гайку направляющей пружины рейки рулевого управления
1. Снять зубчатую рейку и шестерню в сборе с автомобиля. См. Пункт "Зубчатая рейка и шестерня в сборе" в данном разделе.

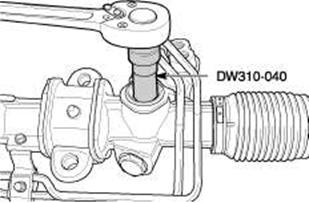

2. Снять контргайку с регулировочной заглушки, и вытащить регулировочную заглушку из кожуха при помощи ключа под колпачковую гайку направляющей пружины рейки рулевого управления DW310-040.
Рекомендации по установке
Момент затяжки | 59 Н-м(43 фнт-фт) |
6C-16 Приводной механизм рулевого управления с гидроусилителем
|

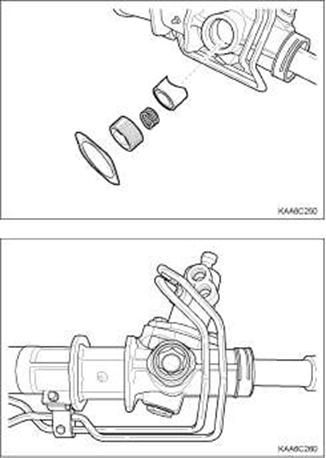

3. Снять регулировочную пружину и подшипник зубчатой рейки.
Рекомендации по установке:
• Нанести на подшипник зубчатой рейки, регулировочную пружину и регулировочную заглушку консистентную смазку, загущённую литиевыми мылами.
• После центрировании зубчатой рейки, повернуть регулировочную заглушку по часовой стрелке так, чтобы момент затяжки был равен 4 Н-м(35 lb-in), после чего повернуть ее в обратном направлении на 15 градусов. Проверить момент затяжки шестерни. Максимальный предварительный натяг составляет 25 Н-м(18 фнт-фт).
Регулировка предварительного натяга подшипника зубчатой рейки
Процесс регулировки
1. Поднять автомобиль и установить на опору.
2. Отцентрировать рулевое колесо.
3. снять приводной механизм рулевого управления с гидроусилителем. См. Пункт "Зубчатая рейка и шестерня в сборе" в данном разделе.
4. Ослабить контргайку и повернуть регулирующую заглушку по часовой стрелке так, чтобы момент затяжки был равен 4 Н-м(35 lb-in), после чего повернуть еще на 15 градусов. Проверить момент затяжки шестерни. Максимальный предварительный натяг шестерни равен 25 Н-м(18 фнт-фт).
5. Затянуть контргайку регулирующей заглушки, регулирующую заглушку.
Рекомендации по установке
Момент затяжки | 59 Н-м(43 фнт-фт) |
6. Установить рулевой механизм рулевого управления. См. Пункт "Зубчатая рейка и шестерня в сборе" в данном разделе.
7. Убедиться в том, что после регулировки рулевое колесо возвращается в центральное положение.
Приводной механизм рулевого управления с гидроусилителем 6C-17
Спецификации
Спецификации затяжки крепежа
Применение | Н•м | Фнт-фт | Фнт-дюйм |
Контргайка регулирующей заглушки | 59 | 43 | - |
Фитинг линии гидроцилиндра со стороны клапана | 14 | 10 | - |
Фитинг линии гидроцилиндра со стороны цилиндра | 14 | 10 | - |
Нижний стяжной болт промежуточного вала | 27 | 20 | - |
Верхний стяжной болт промежуточного вала | 27 | 20 | - |
Гайка рулевой тяги | 39 | 29 | - |
Фитинг входной трубы приводного механизма рулевого управления | 17 | 13 | - |
Фитинг выходной трубы приводного механизма рулевого управления | 17 | 13 | - |
Болты крепления зубчатой рейки и шестерни в сборе. | 78 | 58 | - |
