Рулевое управление (стр. 3 )

Инструкции по ремонту

Техобслуживание без демонтажа

Поликлиновой ремень привода вспомогательных агрегатов

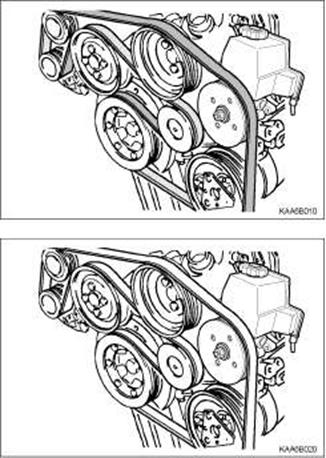

Процесс демонтажа и установки

1.  Снять электрический охлаждающий вентилятор. См. Раздел
1D, Охлаждение двигателя.

2.  Использовать гайковерт для поворота болта натяжного устройства против часовой стрелки,
прижимая натяжное устройство и ослабляя натяжение поликлинового ремня привода вспомогательных агрегатов.

3. Снять поликлиновой ремень привода вспомогательных агрегатов.

Насос рулевого управления с гидроусилителем 6B-5



Насос рулевого управления с гидроусилителем в сборе

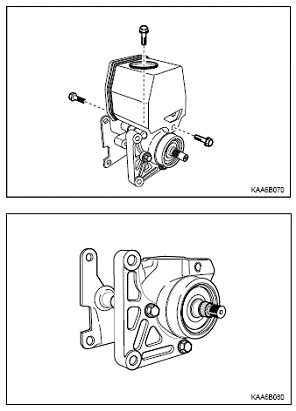

Процесс демонтажа и установки

1.  Снять аккумулятор. См. Раздел 1E, Электрика двигателя.

2.  Использовать гайковерт для поворота болта натяжного устройства против часовой стрелки,
прижимая натяжное устройство и ослабляя натяжение поликлинового ремня привода вспомогательных агрегатов.

3.  Откачать жидкость рулевого управления из бачка.

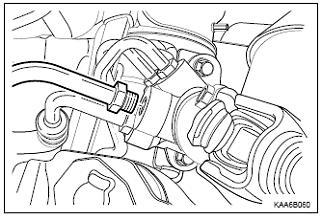

4.  Отсоединить трубку напорной линии от выпускного соединения насоса рулевого управления и возвратный шланг от впускного соединения бачка для жидкости рулевого управления с гидроусилителем.

Рекомендации по установке

Момент затяжки

44 N•m (33 фнт-фт)

5. Снять болты крепления насоса рулевого управления с гидроусилителем в сборе.

Рекомендации по установке

Момент затяжки

25 N•m (17 фнт-фт)

6. Снять насос рулевого управления с гидроусилителем в сборе.

6B-6 Насос рулевого управления с гидроусилителем

Ремонт блоков

Насос

Необходимые нструменты

DW310-021 Съемник/установщик шкива рулевого управления

Процесс демонтажа и установки

Важно: Насос рулевого управления с гидроусилителем в этом автомобиле не подлежит сервисному обслуживанию. В случае поломки насос следует заменить. См. пункт "Диагностика насоса рулевого управления с гидроусилителем" в данном разделе.

1.  Снять насос рулевого управления в сб. См. пункт "Насос рулевого управления с гидроусилителем в сборе" в данном разделе.

2.  Снять гайку шкива насоса, при помощи съемника/установщика шкива насоса DW 310-021.

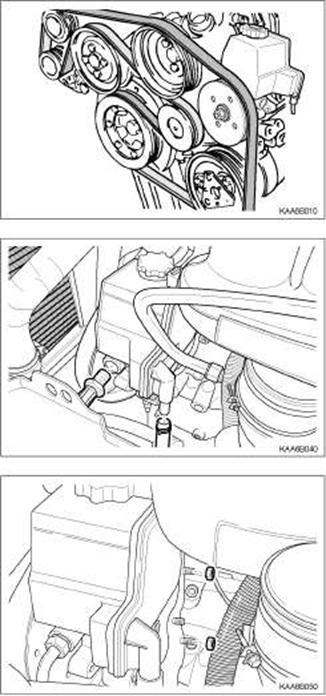

3.  Снять болты крепления бочка для жидкости рулевого управления (1).

Указания по демонтажу:

• Один болт крепления бочка для жидкости рулевого управления (2) находится в самом бачке.

Рекомендации по установке

Момент затяжки	Болты (1)	15N•m(11 фнт-фт)
	Болты (2)	18 N•m (13 фнт-фт)

4. Приподнять бачок для жидкости рулевого управления вверх.

5. Снять болты кронштейна крепления насоса рулевого управления.

Рекомендации по установке

Момент затяжки

16 N•m (12 фнт-фт)

6. Осуществлять действия по установке согласно действиям по демонтажу в обратном порядке.

Насос рулевого управления с гидроусилителем 6B-7

Спецификации

Спецификации по затяжке крепежа

Применение	N•m	Фнт-фт	Фнт-дюйм
Болты крепления бачка для жидкости рулевого управления с гидроусилителем (1)	15	11	-
Болты крепления бачка для жидкости рулевого управления с гидроусилителем (2)	18	13	-
Болты крепления насоса рулевого управления с гидроусилителем в сборе	23	17	-
Болты кронштейна крепления насоса рулевого управления с гидроусилителем в сборе	16	12	-
Фитинги напорной линии насоса рулевого управления с гидроусилителем	44	33	-

РАЗДЕЛ 6C

ПРИВОДНОЙ МЕХАНИЗМ РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ

СОДЕРЖАНИЕ

Описание и функционирование..................... 6C-2

Механизм реечной передачи............................... 6C-2

Расположение компонентов.......................... 6C-3

Данные по диагностике.................................. 6C-4

Зубчатая рейка и шестерня управления с гидроусилителем 6C-4

Тестирование зубчатой рейки и шестерни..... 6C-6

Проверка в нейтральном положении управляемых колес 6C-6

Инструкции по ремонту.................................. 6C-8

Обслуживание без демонтажа......................... 6C-8

Зубчатая рейка и шестерня в сборе.............. 6C-8

Наружная рулевая тяга................................. 6C-9

Пыльник...................................................... 6C-10

Промежуточный вал.................................... 6C-10

Линии гидроцилиндра.................................. 6C-11

Ремонт блоков.............................................. 6C-13

Зубчатая рейка и шестерня........................ 6C-13

Клапан и шестерня в сборе......................... 6C-14

Подшипник зубчатой рейки.......................... 6C-15

Регулировка предварительного натяга

подшипника зубчатой рейки........................ 6C-16

Спецификации.............................................. 6C-17

Спецификации затяжки крепежа................... 6C-17

Специальный инструмент и оборудование. 6C-18

Таблица специального инструмента............ 6C-18

6C-2 Приводной механизм рулевого управления с гидроусилителем

Описание и функционирование

Механизм реечной передачи

Система реечной передачи имеет поворотный контрольный клапан, который направляет гидравлическую жидкость, поступающую из гидронасоса, в одну или другую сторону от поршня рейки. Встроенный поршень закреплен на рейке. Поршень рейки преобразует гидравлическое давление в линейную силу, которая перемещает зубчатую рейку влево или вправо. Затем эта сила передается через рулевую тягу к поворотным кулакам, отвечающим за поворот колес.

Если приводной механизм реечной передачи не доступен, используется ручной механизм управления; однако, для данной системы, требуется большее усилие рулевого управления. Движение рулевого колеса передается на шестерню. После этого поворотное движение шестерни передается через резьбу шестерни, которая, перемежаясь с зубьями рейки, определяет ее прямолинейное движение.

Гидронасос пластинчатого типа provides нагнетает гидравлическое давление в обе системы рулевого управления.

Приводной механизм рулевого управления с гидроусилителем 6C-3

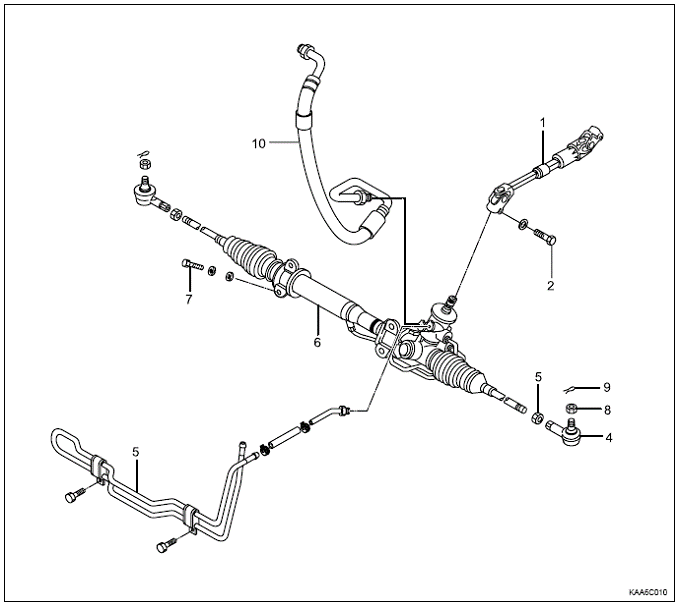

Расположение компонентов

1  Промежуточный вал

2  Нижний стяжной болт

3  Пыльник

4  Наружная рулевая тяга

5  Трубка возвратной линии

6  Механизм реечной передачи в сборе

7  Болт крепления механизма реечной передачи

8  Корончатая гайка

9  Шплинт

10 Трубка напорной линии

6C-4 Приводной механизм рулевого управления с гидроусилителем

Данные по диагностике

Зубчатая рейка и шестерня управления с гидроусилителем

Свистящий шум

Проверка	Действие
Проверить качество затяжки соединений промежуточного вала.	Затянуть соединения промежуточного вала.
Проверить, не соприкасается ли шланг рулевого управления с гидроусилителем с другими компонентами.	Убедиться в том, что шланг рулевого управления с гидроусилителем правильно закреплен клипсами.
Потеря охлаждающей жидкости
Проверка	Действие
Проверить, не соприкасается ли шланг рулевого управления с гидроусилителем с корпусом.	Убедиться в том, что шланг рулевого управления с гидроусилителем правильно закреплен клипсами.
Проверить состояние смазки приводного механизма рулевого управления.	Смазать приводной механизм.
Проверить правильность установки рулевого управления.	Затянуть гайки и болты кронштейна приводного механизма
Проверить правильность установки наружной рулевой тяги.	Затянуть соединения наружной рулевой тяги. Заменить наружную рулевую тягу.
Потеря охлаждающей жидкости
Проверка	Действие
Проверить, не соприкасается ли рулевое колесо с корпусом поворотного сигнала.	Отрегулировать корпус поворотного сигнала.
Проверить соединения промежуточного вала на наличие заеданий и ослабленности.	Заменить промежуточный вал.
Проверить контрольный клапан насоса рулевого управления на наличие заедания и неправильного подсоединения.	Заменить насос рулевого управления с гидроусилителем.
Проверить регулировку колеса.	Отрегулировать колеса.
Проверить подшипники колеса на наличие повреждения и износа.	Заменить подшипники колеса.
Проверить правильность установки соединений промежуточного вала.	Отрегулировать промежуточный вал между приводным механизмом рулевого управления и рулевой колонкой. Заменить помежуточный вал.
Проверить наружную рулевую тягу и шаровые шарниры на наличие заедания и ослабленности.	Затянуть рулевую тягу и шаровые шарниры. Заменить рулевую тягу и шаровые шарниры.
Проверить регулировку приводного механизма.	Осуществить тестирование в нейтральном положении управляемых колес.
Проверить, не трется ли уплотнение вала рулевой колонки о вал.	Заменить уплотнение нижней панели перегородки.
Проверить подшипники вала рулевого управления на наличие заедания.	Заменить подшипники короткого вала.
Моментальное увеличение усилия при быстром повороте колеса
Проверка	Действие
Проверить наличие наружных протечек в насосе рулевого управления.	Заменить насос рулевого управления.
Проверить шланги на наличие повреждений и ограничений потока.	Заменить шланги и/или трубки рулевого управления с гидроусилителем.
Проверить уровень жидкости рулевого управления с гидроусилителем.	Залить жидкость в бачок рулевого управления с гидроусилителем.
Проверить контрольный клапан насоса рулевого управления на наличие заедания и неправильное функционирование.	Заменить насос рулевого управления с гидроусилителем.

Приводной механизм рулевого управления с гидроусилителем 6C-5
