Рабочая тетрадь по выполнению практических занятий ПМ.02 Производство мукомольной продукции МДК 02.01 Технология подготовки зерна к помолу (стр. 3 )









Задание 1



Заполнить таблицу

Марка	Число	Общее число ситовых рам	Размер ситовой рамы, м	Пло­щадь сит, м2	Размер отверстий сит, мм
ситовых рам в ярусе	секц­ий	сортиро­вочных	подсевных
А1-БИС-12
А1-БЛС-12
А1-БЛС-16



Задание 2

Укажите основные неисправности сепараторов А1-БИС и способы их устранения



№ п/п	Неисправность	Причины возникновения	Способ устранения
1	В крупных примесях содержится годное зерно
2	В зерне содержатся крупные примеси
3	В относах содержится большое количество годного зерна
4	В мелких примесях содержится годное зерно
5	В зерне содержатся мелкие примеси

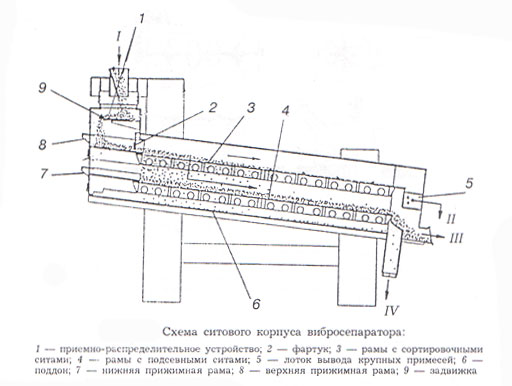

Задание 3. Вычертить технологическую схему Сепаратора А1-БИС. Указать фракции продуктов, получаемых в сепараторе



Задание 4

Заполнить таблицу



Наименование сит	Назначение сит	Форма и рекомендуемые размеры отверстий	Что идет сходом	Что идет проходом
Приемное
Сортировочное
Разгрузочное
Подсевное



Задание 5. Определить технологическую эффективность воздушно-ситового сепаратора А1БИС-12 если содержание сорной примеси до машины составляет 2,3 %, после – 0,6 %. Сделать выводы.





Изучить самостоятельно инструкцию.

«Требования безопасности при эксплуатации воздушных сепараторов»:

6.     Общие требования безопасности

7.     Требования безопасности перед началом работы

8.     Требования безопасности во время работы

9.     Требования безопасности по окончании работы

10.                                          Требования безопасности в аварийных ситуациях



Оценка:___________________

Подпись преподавателя: _____________________



Практическое занятие № 13,14,15



1. Тема урока: «Изучение устройства камнеотделительных машин и концентраторов. Регулирование режимов работы. Наладка и регулировка».



2.     Цель урока:

-         изучение оборудования, предназначенного для выделения примесей с большей плотностью, чем у зерна.

-         изучение оборудования для выделения низконатурных примесей.

-         наладка и регулировка режимов работы машин.

-         определение технологической эффективности работы машин.

-         изучение условий безопасной работы.

Студент должен:

иметь практический опыт:

обслуживания изучаемого оборудования



уметь:

·        определять технологические параметры, подлежащие автоматическому контролю и регулированию;

·        устанавливать и контролировать технологические режимы работы оборудования

·        определять технологическую эффективность работы оборудования;

·        соблюдать требования техники безопасности и охраны труда;

·        обслуживать изучаемое оборудование;

·        устранять возможные неисправности.



знать:

·               классификацию оборудования для выделения примесей отличающихся от зерна по аэродинамическим свойствам;

·               устройство и принцип действия изучаемого оборудования;

·               технологическую эффективность оборудования;

·               требования безопасности при эксплуатации оборудования.



3. Тип урока: урок закрепления знаний, выработки умений и приобретения практических навыков.

4. Метод обучения: работа учащихся под руководством преподавателя, самостоятельная работа.

5. Организация занятия: выход на производство.



Перечень изучаемого оборудования:

5.1.1.  Камнеотборники Р3-БКТ, Р3-БКТ-100, Р3-БКТ-150:

-           место установки в технологической схеме;

-           характеристика основных рабочих органов (вибростол, дека, приемные и выпускные устройства, аспирационные устройства, привод);

-           принцип действия;

-           конструктивные особенности Р3-БКТ-100, Р3-БКТ-150;

-           наладка и регулировка рабочих органов;

-           техническая характеристика;

-           технологическая эффективность;

-           факторы, влияющие на технологическую эффективность.



5.1.2.       Концентраторы А1-БЗК-9, А1-БЗК-18:

-         место установки в технологической схеме;

-         конструкция основных рабочих органов (ситовой кузов, аспирационная камера, привод, приемные и выпускные устройства);

-         техническая характеристика;

-         принцип действия;

-         наладка и регулировка;

-         технологическая эффективность.



5.1.3 Комбинатор

-         место установки в технологической схеме;

-         конструкция основных рабочих органов;

-         техническая характеристика;

-         принцип действия;

6. Вопросы к зачету:

1.     Объясните устройство и назначение деки в Р3-БКТ.

2.     Укажите оптимальный угол наклона вибростола.

3.     Укажите уровень разряжения воздуха в аспирационном диффузоре в концентраторе, в камнеотборнике.

4.     Объясните конструкцию устройства для регулирования нагрузки.
