1. Рассчитаем ток, протекающий через тело человека в первом случае, по формуле:
2. Во втором случае ток, протекающий через тело человека, определяется по формуле:
С учетом того, что при СL1 =СL2 =СL3 =
Ответ задачи: 1) 20 мА; 2) 220 мА. Решите аналогичную задачу самостоятельно. Задача Определить ток, протекающий через тело человека IIh при прямом однофазном прикосновении к проводу сети типа TN-C при нормальном режиме работы. Параметры сети: U =220 В, Rh=2 кОм; СL1 =СL2 =СL3 =0,3 мкФ; RL1 =RL2 =RL3 =R=50 кОм; R0=4 Ом. Ответ: 110 мА. Если Ваш ответ не совпал с приведенным, повторите раздел 3.В. |
.
Z=0
.D. Лабораторная работа
"Анализ электробезопасности сетей типа IT и TN-C"
Цель работы
Оценить опасность однофазного прикосновения человека к фазным проводам электрических сетей типа IT и TN-C напряжением до 1 кВ,
в зависимости от активного сопротивления изоляции и емкости фазных проводов относительно земли, режима работы сети.
Содержание работы
Исследовать опасность прямого прикосновения человека к фазным проводам с несимметричными параметрами относительно земли
в сетях двух типов IT и TN–C при нормальном режиме работы.
Исследовать опасность прямого прикосновения человека к фазным проводам с несимметричными параметрами относительно земли в сетях двух типов IT и TN–C при аварийном режиме работы (замыкание одного из фазных проводов на землю).
Исследовать опасность поражения человека электрическим током при нормальном режиме работы в сетях двух типов IT и TN–C
с симметричными параметрами в зависимости от значения активного сопротивления изоляции при постоянном значении емкости фазных
проводов относительно земли.
Исследовать опасность поражения человека электрическим током при нормальном режиме работы в сетях двух типов IT и TN–C
с симметричными параметрами в зависимости от значения емкости при постоянном значении активного сопротивления изоляции фазных
проводов относительно земли.
Теоретическая часть
Для изучения теоретического материала, используемого в данной лабораторной работе обратитесь к соответствующим разделам
Анализ электробезопасности различных электрических сетей
Анализ электробезопасности электрических сетей типа IT
Анализ электробезопасности электрических сетей типа TN-C
Описание лицевой панели лабораторного стенда
На лицевой панели стенда в зависимости от того, какой тип сети в каком режиме исследуется, отображается схема этой сети, на которой

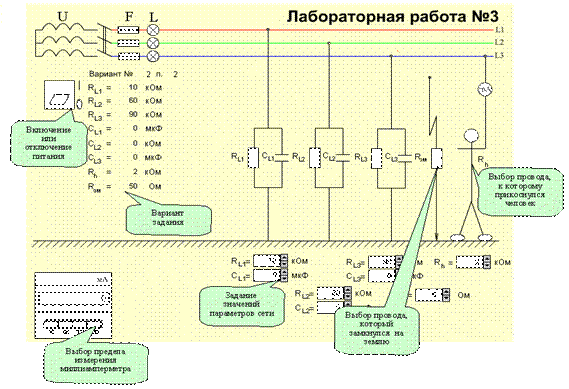

имитируется однофазное прямое прикосновение человека. На рисунке, представленном ниже, приведен один из вариантов лицевой панели
с необходимыми пояснениями.
На лицевой панели буквой F обозначены предохранители.
Лампочки L изменяют цвет на зеленый при включении питания сети, которое осуществляется с помощью выключателя, имеющего два
положения: 0 – “отключено” и | – “включено”.
Для удобства выставления параметров сети на лицевой панели автоматически отражается выбранный вариант задания.
Измерение тока Ih производится миллиамперметром, включенным в “цепь тела человека”. Задание пределов измерения осуществляется
щелчком мыши на соответствующей кнопке миллиамперметра.
Задания параметров сети, подключение человека к фазным проводам и их замыкание на землю также осуществляется с помощью мыши.
Внимание! Все переключения на лицевой панели необходимо производить при выключенном питании сети (положение выключателя:
0 – “отключено”).
Для сети IT
1. Выставить параметры сети в соответствии с выбранным Вами вариантом задания (либо, номером варианта, заданным преподавателем).
Вариант № | RL1, кОм | RL2, кОм | RL3, кОм | Rh, кОм | CL1, мкФ | CL2, мкФ | CL3, мкФ |
1 | 25 | 50 | 100 | 1 | 0 | 0 | 0 |
2 | 10 | 60 | 90 | 2 | 0 | 0 | 0 |
3 | 150 | 60 | 10 | 5 | 0 | 0 | 0 |
4 | 90 | 50 | 25 | 7 | 0 | 0 | 0 |
Подключая модель человека поочередно к фазным проводам L1, L2, L3 (иммитируется прямое прикосновение человека к токоведущей части) при нормальном режиме работы сети, снять показания миллиамперметра, выбирая необходимый диапазон измерений. Значения токов через тело человека записать в таблицу 1 протокола.
ВЫПОЛНИТЬ
В дополнение к выставленным в п.1 параметрам сети в соответствии с выбранным Вами вариантом задания (либо, номером варианта,
заданным преподавателем) установите значение Rзм.
|
Подключая модель человека поочередно к фазным проводам L1, L2, L3 (иммитируется прямое прикосновение человека к токоведущей части)
при аварийном режиме работы сети (любой из фазных проводов замкнулся на землю), снять показания миллиамперметра, выбирая
необходимый диапазон измерений. Значения токов через тело человека записать в таблицу 2 протокола.
ВЫПОЛНИТЬ
3. Подключить модель человека к фазному проводу L1 (иммитируется прямое прикосновение человека к токоведущей части).
При нормальном режиме работы сети снять показания миллиамперметра, выбирая необходимый диапазон измерений, для каждого из
следующих значений активного сопротивления изоляции фазных проводов сети относительно земли:
RL1=RL2=RL3=R=1; 2,5; 5; 10; 25; 50; 100 кОм при значениях емкости фазных проводов сети относительно земли: CL1=CL2=CL3=C=0 мкФ.
Значения токов через тело человека записать в таблицу 3 протокола.
По результатам измерений построить график зависимости
Ih=f(R) при C=0.
ВЫПОЛНИТЬ
4. Подключить модель человека к фазному проводу L1 (иммитируется прямое прикосновение человека к токоведущей части). При
нормальном режиме работы сети снять показания миллиамперметра, выбирая необходимый диапазон измерений, для каждого из следующих
значений емкости фазных проводов сети относительно земли:
CL1=CL2=CL3=C=0; 0,1; 0,25; 0,5; 1,0; 2,5 мкФ при активного сопротивления изоляции фазных проводов сети относительно земли:
RL1=RL2=RL3=R=100 кОм. Значения токов через тело человека записать в таблицу 4 протокола.
По результатам измерений построить график зависимости
Ih=f(C) при R=100 кОм.
ВЫПОЛНИТЬ
Для сети TN-C
1. Выставить параметры сети в соответствии с выбранным Вами вариантом задания (либо, номером варианта, заданным преподавателем).
Подключая модель человека поочередно к фазным проводам L1, L2, L3 (иммитируется прямое прикосновение человека к токоведущей части)
при нормальном режиме работы сети, снять показания миллиамперметра, выбирая необходимый диапазон измерений. Значения токов через
тело человека записать в таблицу 5 протокола.
ВЫПОЛНИТЬ
2. В дополнение к выставленным в п.1 параметрам сети в соответствии с выбранным Вами вариантом задания (либо, номером варианта,
заданным преподавателем) установите значение Rзм: Подключая модель человека поочередно к фазным проводам L1, L2, L3 (иммитируется
прямое прикосновение человека к токоведущей части) при аварийном режиме работы сети (любой из фазных проводов замкнулся на землю),
снять показания миллиамперметра, выбирая необходимый диапазон измерений. Значения токов через тело человека записать в таблицу 6
протокола.
ВЫПОЛНИТЬ
3. Подключить модель человека к фазному проводу L1 (иммитируется прямое прикосновение человека к токоведущей части). При
нормальном режиме работы сети снять показания миллиамперметра, выбирая необходимый диапазон измерений, для каждого из следующих
значений активного сопротивления изоляции фазных проводов сети относительно земли:
RL1=RL2=RL3=RPEN=R=1; 2,5; 5; 10; 25; 50; 100 кОм при значениях емкости фазных проводов сети относительно земли
CL1=CL2=CL3=CPEN=C=0 мкФ. Значения токов через тело человека записать в таблицу 7 протокола.
По результатам измерений построить график зависимости
Ih=f(R) при C=0.
ВЫПОЛНИТЬ
4. Подключить модель человека к фазному проводу L1 (имитируется прямое прикосновение человека к токоведущей части). При нормальном
режиме работы сети снять показания миллиамперметра, выбирая необходимый диапазон измерений, для каждого из следующих значений
емкости фазных проводов сети относительно земли:
CL1=CL2=CL3=CPEN=C=0; 0,1; 0,25; 0,5; 1,0; 2,5 мкФ при активного сопротивления изоляции фазных проводов сети относительно земли:
RL1=RL2=RL3=RPEN=100 кОм. Значения токов через тело человека записать в таблицу 8 протокола.
По результатам измерений построить график зависимости
Ih=f(C) при R=100 кОм.
ВЫПОЛНИТЬ
Оформление отчета
Данные, полученные во время выполнения лабораторной работы, автоматически заносятся в протокол. При оформлении отчета необходимо
проанализировать результаты измерений и ответить в письменной форме на вопросы, приведенные в протоколе.
ПРОТОКОЛ
Е. Контрольные вопросы
1. Ответьте на вопрос:
Как разделяются электроустановки по условиям электробезопасности в зависимости от напряжения?
Варианты ответа:
На электроустановки напряжением до 1000 В и электроустановки выше 1000 В
На электроустановки высокого и низкого напряжения
На электроустановки безопасного (до 42 В) и опасного напряжения
,
2. Решите задачу:
Определить ток, протекающий через тело человека Ih при однофазном прикосновении к исправному проводу 3-х фазной 3-х проводной сети
с изолированной нейтралью в аварийном режиме, если человек находится на расстоянии 30 м от
места замыкания на землю.
Исходные данные: U=220 В, Rh=1 кОм; СL1 =СL2 =СL3 =0; RL1 =RL2 =RL3 =R=100 кОм; Rзм =100 Ом.
Как изменится ток, если учесть сопротивление обуви человека Rоб = 50 кОм и пола помещения Rпол = 50 кОм?
Варианты ответа: 180,7 мА, 25,3 мА; 220,1 мА, 0,5 мА; 375,5 мА, 1,6 мА; 345,5 мА, 3,8 мА; 360,8 мА, 10,2мА
3. Решите задачу:
Каким сопротивлением относительно земли должны обладать фазные провода сети типа IT, чтобы при прямом однофазном прикосновении
значение тока, проходящего через тело человека, не превышало длительно допустимого значения (10 мА).
Исходные данные: напряжение сети 380/220 В, Rh=1 кОм; СL1 =СL2 =СL3 =0; RL1 =RL2 =RL3 =R.
Варианты ответа: 220 кОм; 380 кОм; 63 кОм; 100 кОм; 56 кОм
4. Решите задачу:
Человек прикоснулся к PEN-проводу сети типа TN-C напряжением 380/220 В при аварийном режиме работы (фазный провод L3 замкнулся на
землю). Определите ток, протекающий через тело человека, если человек находится на расстоянии 40 м от места замыкания на землю.
Исходные данные: Rh=1 кОм; СL1 =СL2 =СL3 =0; RL1 =RL2 =RL3 =100 кОм; Rзм=18 Ом; R0=4 Ом.
Варианты ответа: 180 мА; 40 мА; 22 мА; 220 мА; 18 мА
5. В каком случае прикосновение опаснее:
А)
Б)
Варианты ответа: А; Б; Одинаково опасны
6. В каком случае прикосновение опаснее:
А)
Б)
Варианты ответа: А; Б; Одинаково опасны
7. В каком случае прикосновение опаснее:
А)
Б)
Варианты ответа: А; Б; Одинаково опасны
