«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 27 )

Для проекта № 000 - для размещения груза предназначены 12 танков, через клинкеты, установленные в нижней части переборок, груз перемещается из одного танка в другой. Установлены 2 центробежных насоса, 1 зачистной.

Система подогрева груза. Назначение, состав, требования Регистра.

Для подогрева вязких нефтепродуктов танкеры оборудуют системами подогрева. Необходимость подогрева вязких грузов обусловлена тем, что при обычной температуре внешней среды (воды и воздух повышенная вязкость их затрудняет выполнение грузовых операций как из-за резкого снижения подачи насосной установки, так и из-за ухудшения условий стекания груза к месту расположения приемника насоса (в корпусе судна). Подогрев перед погрузкой осуществляется, силами и средствами нефтебазы в порту отправления груза.

В систему подогрева нефтеналивных судов входят следующие основные элементы: источник энергии, подогреватели в танках, системы канализации энергии, средства контроля и управления процессом подогрева. На большинстве нефтеналивных судов в качестве источника энергии (теплоты) для подогрева вязких нефтепродуктов используют водяной пар. Груз в танках подогревается паровыми поверхностными подогревателями. Пар вырабатывается котлами, установленными непосредственно на танкерах. Систему подогрева выполняют из стальных цельнотянутых труб. Систему подогрева обслуживают 2 паровых огнетрубных котла.

Газоотводная система танкера. Назначение, состав, принцип действия.

Данной системой обеспечивается газообмен между танками и внешней атмосферой. Различают 2 основных процесса такого газообмена: «большое дыхание» и «малое дыхание». «Большое дыхание» наблюдается при наливе и выкачке груза. При наливе груза в танки происходит вытеснение из них паров нефтепродуктов в атмосферу. Во время выкачки груза из танков происходит обратный процесс, заключающийся в замещении атмосферным воздухом освобождающихся объемов танков.

«Малое дыхание» вызывается периодическим изменением условий теплообмена между корпусом танкера и внешней средой. Днем, при более высокой температуре воздуха и под воздействием солнечной радиации, усиливается испарение нефтепродуктов в танках, повышается давление в газовом пространстве под палубой (над грузом), и паровоздушная смесь выходит из танков в атмосферу. Ночью, при более низких температурах воздуха и отсутствии солнечной радиации, процесс теплообмена совершается в обратном направлении, и атмосферный воздух поступает в танки вследствие понижения давления в газовом подпалубном пространстве. Выход паров нефтепродуктов в атмосферу в процессе «большого дыхания» при наливе приводит к значительным потерям нефтепродуктов. Чтобы уменьшить или даже исключить их, применяется схема замкнутого налива, при которой паровоздушная смесь направляется в специальные береговые газосборочные емкости. Для этого газосборная система танкера подключается к береговым трубопроводам, а выход паров в атмосферу перекрывается задвижками. В целях сокращения потерь нефтепродуктов от испарения в процессе «малого дыхания» газоотводную систему снабжают автоматическими дыхательными механическими или гидравлическими клапанами.

Конструкция, принцип действия судового оборудования сбора, очистки и обеззараживания сточных вод. Требования Правил предотвращения загрязнения внутренних водных путей сточными и нефтесодержащими водами.

К сточным водам(СВ) относят след стоки из всех видов туалетов, раковин, ванн, из помещений, где содержатся животные. В настоящее время приняты следующие контрольные показатели, по которым можно судить о степени загрязнения сточных вод. БПК5-биол потребность в кислороде в течение 5 суток. Определяется количеством О2 необходимого, для биохимического разложения органических загрязнений, содержащихся в 1 л СВ. в течение 5 суток при температуре 20°С без доступа света и воздуха.(мг/л). Коле-индекс - количество бактерий (кишечных палочек), содержащихся в 1л СВ. «Правила предотвращения загрязнения…» запрещают полностью сброс за борт СВ, кроме случаев, когда выполняются следующие условия: судно имеет на борту не менее 10 человек, находится в пути и движется со скоростью не менее 7 км/ч; концентрация взвешенных веществ в сбросе не более 40 мг/л; БПК5- не более 40 мг/л.

Способы очистки СВ: отстаивание и фильтрация-отделение крупных частиц (решетки, фильтры); Химическая коагуляция СВ более 60% органических соединений находится в коллоидном состоянии, разрушение коллоидов производится с помощью химической коагуляции.; реагентная напорная флотация этого метода заключается в удалении хлопьев за счет их прилипания к пузырькам воздуха, которые перемещают их на поверхность. Электро-химический способ аналогичен предыдущему. Биохимическй способ основан на боихимических процессах, сопровождающих жизнедеятельность микроорганизмов.

Способы обеззараживания судовых СВ: Хлорирование - доза хлора для обеззаражвания СВ=10-15 мг/л при времени контакта 20-30 мин.; озонирование - обработка воды озоном;

Конструкция, принцип действия судового оборудования сбора, очистки нефтесодержащих вод. Требования Регистра.

В результате эксплуатации судовых механизмов, в МО скапливаются нефтесодержащие воды.

В состав НВ входят:

·  грубодисперстные (в виде капель) и

·  фракции в виде эмульсии.

Судовые испытания позволили определить пределы изменения контрольных показателей подсланевых НВ:

Способы очистки НВ:

механический (отстаивание)-глубина очистки 40-100 мг/л; флотация - глубина очистки 20-60 мг/л - извлекается пузырьками воздуха всплывающими на поверхность.

Различают:

·  напорную и

·  электро-химическую, а именно:

Коалисценция - глубина очистки 10-15 мг/л. Достигается за счет укрупнения частиц НП при прохождении НВ через коалисцирующие элементы, поролон;

Адсорбция - глубокая очистка до 1--3 мг/л, для глубокой очистки воды от НП, в том числе находящихся в иммундированном состоянии применяют адсорбцию.

Озонирование – глубина очистки 1-10 мг/л.;

Биохимический способ - глубина очистки 1-10 мг/л. Основана на способности микроорганизмов в процессе своей жизнедеятельности использовать НП для своего развития.

Используют так же суда по комплексной переработки отходов:

СКПО 450/150/2, где 450-м3/сутки - переработка СВ, 150- м3/сут.

Сепараторы льяльных вод в соответствии с ИМО МЕРС 107(49)

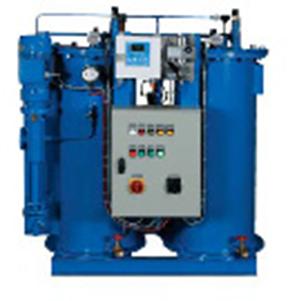

Рис. 70. Сепаратор льяльных вод.

   Производительность: 250 л/ч, 500 л/ч, 1 м3/ч, 2,5 м3/ч, 5м3/ч и 10м3/ч.

Описание системы

Сепаратор DVZ-FSU-“OILCHIEF“ получил типовое одобрение в соответствии с недавно вступившей в силу  Резолюцией MEPC 107(49) для всех типов легкого и тяжелого топлива. Содержание топлива в чистой воде  будет ниже 15 ppm (частей на миллион).

Сепаратор льяльных вод DVZ-FSU-“OILCHIEF“ - комбинированная гравитационно-коалесцентная система.

Сепарация нефтесодержащих вод осуществляется в 2 ступенях. При помощи соответствующего насоса льяльные воды забираются из льяльных колодцев или танка сбора льяльных вод, соответственно, и пропускаются через сепаратор. Нефтесодержащие воды сначала проходят через ступень грубой очистки сепаратора, в которой чистое топливо отделяется посредством гравитации, и подается через датчик раздела сред и соответствующий сливной клапан в резервуар грязного топлива. Грубые частицы грязи осядут в нижней части сепараторной камеры и, если необходимо, их можно удалить с помощью клапана продувания.

Предварительно очищенная смесь затем проходит стадию обработки гидроциклоном II, в котором, нефтесодержащие воды начинают контролируемое вращение, вызванное их самодинамикой. В результате центробежного эффекта, топливо, как более легкая среда, будет двигаться к центру, в то время как вода, как более тяжелая среда, будет двигаться вниз по периферии. В центре гидроциклона находится датчик раздела сред, который оценивает качество отделенного топлива и в случае достижения заданной консистенции, оно будет автоматически направлено в резервуар грязного топлива через сливной клапан. Когда сливной клапан открывается, перекачивающий насос останавливается. Клапан открывается, и от системы гидрофора будет промывать систему пресной или морской водой до тех пор, пока топливо, отделенное в гидроциклоне, не будет удалено при помощи клапана, и датчик раздела сред снова не окажется погруженным в воду.

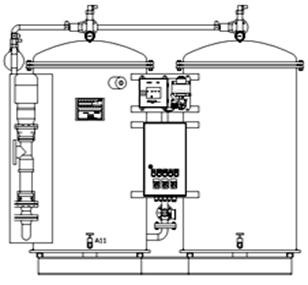

Рис.71. Схема сепаратора льяльных вод.

В этот момент, перекачивающий насос запустится снова и вода в сепараторе, содержащая незначительное количество топлива, будет подаваться и проходить через коалесцирующее устройство снизу вверх физически закономерным способом. Коалесцирующее устройство состоит из олеофильного (топливоулавливающего) материала и образует из мельчайших капелек топлива капли определенного размера, которые, в связи с их способностью отделяться от воды, затем попадут в топливный коллектор гидроциклона. Там они будут сепарироваться вместе с уже отделенным топливом. Таким образом, вода, которая теперь очищена от частиц топлива, проходит через специальную систему тонкой очистки (FSU) с датчиком раздела сред/клапаном сброса нефти и сбрасывается за борт через клапан как чистая вода. Клапан открывается, чтобы обеспечить стандартный расход и закрывается только, если клапаны спуска топлива открыты.

Рис. 72.   Установка для обработки судовых сточных и хозяйственно-бытовых вод.

Монитор контроля нефтесодержания 15 ppm постоянно проверяет сбрасываемую за борт воду. Если концентрация нефти будет слишком высокой, 3-х ходовой клапан автоматически срабатывает и направляет воду снова в льяла, а не за борт.
