Вода хозяйственно - питьевого назначения должна подаваться в судовую систему водоснабжения:

из сети береговых водопроводов, с судов - водолеев, путем приготовления воды хозяйственно-питьевого назначения на судовых установках приготовления питьевой воды (СППВ).

Для автоматизации подачи воды потребителям, устанавливают пневмоцистерну. По способу обеззараживания воды СППВ делят на хлораторные, с бактерицидными лампами и озонаторные. Хлораторные обеспечивают обеззараживание воды, однако вода может иметь специфический запах. СППВ с бактерицидными лампами излучают ультрафиолетовые лучи, обеззараживают, но качество обеззараживания зависит от мутности воды. В настоящее время на судах получили распространение СППВ с использованием озонирования.

2. Процесс пурификации. В результате центробежного разделения двух жидкостей, таких как топливо и вода, образуется цилиндри­ческая поверхность раздела между ними. Расположение этой по­верхности раздела внутри барабана имеет очень большое значе­ние для нормальной эффективной работы сепаратора. Устойчивое требуемое расположение поверхности раздела фаз поддержи­вается посредством применения регулировочных шайб или грави­тационных дисков (тарелок) соответствующего диаметра, уста­навливаемых на выпускном канале из сепаратора. Эти кольца и шайбы различного диаметра имеются в наличии для каждого сепаратора, чтобы можно было подобрать шайбу или кольцо соответствующего размера в зависимости от плотности сепарируе­мого топлива. Чем меньше плотность сепарируемого топлива, тем больше должен быть внутренний диаметр регулирующей шайбы.

Процесс кларификации. Его применяют для очистки топлива, которое мало содержит или совсем не содержит воду. При этом удаляемые из топлива примеси скапливаются в грязевой камере, расположенной на периферии барабана. Барабан кларификатора имеет только одно выпускное отверстие (рис. 8.2). Гравитацион­ные диски здесь не применяют, так как поверхность раздела жидких фаз не образуется.

3. Рулевые устройства - комплекс оборудования и механизмов, предназначенных для обеспечения управляемости судна, т. е. удержание судна на курсе и изменение направления движения судна по желанию судоводителя.

Рулевые устройства состоят из: рулевого органа, рулевого привода, рулевой машины.

Рулевое оборудование – устройство, обеспечивающее возникновение рулевого момента поворачивающего судна.

Рулевой механизм, обеспечивающий создание усилия необходимого для перекладки пера руля на требуемый угол и удержание его в нужном положении.

Применяемые на судах рули могут быть разделены на 3 группы: небалансирные (простые), балансирные и полубалансирные.

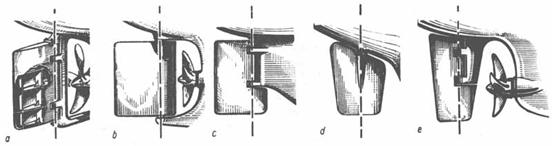

Типы рулей: а — обыкновенный руль; b —балансирный руль; с — полубалансирный руль (полуподвесной); d — балансирный руль (подвесной); е — полубалансирный руль (полуподвесной); f — активный руль; g — носовое подруливающее устройство (гребные винты противоположного вращения); h — носовое подруливающее устройство (реверсивный гребной винт).

У небалансирных рулей ось вращения практически совпадает с передней кромкой пера. У балансирных рулей часть площади пера руля располагается перед осью вращения; эта часть площади руля называется балансирной. Полубалансирный руль имеет балансирную часть пера не по всей высоте.

Преимущество балансирных и полубалансирных рулей заключается в том, что у них центр давления расположен ближе к оси вращения, чем у рулей небалансирных, следовательно, и момент будет меньше. Это в свою очередь означает, что для перекладки балансирного и полубалансирного рулей потребуется меньшая мощность рулевой машины.

Рулевое устройство любого судна снабжают двумя независимыми приводами -- основным и запасным.

Запасного рулевого привода не требуется на судах:

С основным ручным приводом при наличии румпеля:

с несколькими рулевыми органами, приводимыми в действие раздельно управляемыми рулевыми машинами; с одной рулевой машиной и двумя независимыми приводами, из которых с помощью каждого можно переложить руль с 15° одного борта на 15° другого борта за 60 с.

Основной и запасный приводы, а также привод одной рулевой машины могут иметь некоторые общие части, например, румпель, сектор, редуктор и т. д.

Основной привод должен быть, как правило, механическим. К основным видам рулевых приводов относятся:

штуртросовый, валиковый, секторно-зубчатый и гидравлический.

Штуртросовый привод выполняют с румпелем или сектором. Недостатки: большие потери на трение в направляющих деталях проводки. Используется на малых судах, баржах. Более совершенным и надежным, чем штуртросовый, является валиковый привод. Его применяют в качестве основного и запасного на катерах, буксирах и других самоходных и несамоходных судах внутреннего плавания.

При установке рулевой машины непосредственно в румпельном отделении вблизи от баллера руля используют привод с зубчатым сектором. Цилиндрическая шестерня, сцепленная с зубчатым сектором, вращается рулевой машиной. Буферные пружины, смягчая удары волн о перо руля, предохраняют зубья от повреждения.

. f — активный руль

4. Системы пожарной сигнализации

Сигнализацией обнаружения пожара оборудуются жилые, служебные, грузовые, производственные помещения, фонарные, малярные и т. д. Существует несколько видов судовых автоматических систем обнаружения пожара: электрические, дымосигнальные пневматические, комбинированные.

В состав автоматических систем входит следующие элементы: извещатели (датчики), линии передач полученного извещателем импульса, станции приема сигналов от извещателей, источники питания (судовая электрическая сеть, аккумуляторы, сжатый воздух от баллонов в МО). Обычно автоматические системы сигнализации получают питание от двух источников.

Электрическая пожарная сигнализация по способу включения извещателей может быть лучевой и шлейфной.

В первом случае один или несколько извещателей включаются в отдельную пару проводов ("Луч"), отходящих от станции приема сигналов. При так соединении извещателей мест пожара обнаруживается с помощью сигнальной номерной лампы, которой снабжен каждый луч.

Во втором случае пожарные извещатели включены между собой последовательно в один общий провод ("Шлейф"). Место возникновения пожара, т. е. номер извещателя определяется с переключателей или кодовых извещателей, которые посылают определенное количество импульсов соответствующее коду, присвоенному данному извещателю. Приемником сигналов на станции может служить телеграфный аппарат Морзе или перфоратор.

Автоматические системы обнаружения пожара включают:

основной и аварийный, источники питания приемное устройство пожарные извещатели, звуковые и световые, сигналы.

Неавтоматические дымосигнальные устройства обнаружения пожара бывают двух типов: оптические и устройства обнаружения по запаху дыма.

Сигнал о возникновении пожара в охраняемом помещении подается на приемную станцию с помощью специального прибора или устройства извещателя. Извещатели могут быть ручными и автоматическими.

Ручные извещатели устанавливаются в коридоpax, производственных помещениях, машинном и котельном отделениях, отделении холодильных машин, на открытых палубах. Располагают извещатели в легкодоступных местах и так, чтобы они были хорошо заметны - корпус окрашивается в красный цвет. Рядом с извещателем крепится молоточек, чтобы разбить стекло и краткая инструктивная надпись, например: "Разбей стекло, нажми и отпусти кнопку!".

Автоматические извещатели (датчики) устанавливаются в жилых и служебных помещениях, в кладовых для хранения взрывчатых и легковоспламеняющихся материалов.

В зависимости от того, какой из параметров выбран в качестве контролируемого, различают следующие виды извещателей:

температурные извещатели, реагирующие на изменение температуры (термоизвещатели); оптические извещатели, которые срабатывают от дымового или светового эффекта; чувствительные элементы - фотоэлементы или фотосопротивления; ионизационные извещатели, чувствительный элемент которых – ионизационная камера.

Температурные извещатели подразделяются на максимальные, дифференциальные и максимально – дифференциальные.

Максимальные температурные извещатели реагируют на величину температуры воздуха в помещении: при повышении температуры до определённого значения – заданного – они переключают (замыкают) электрические контакты и тем самым вырабатывают сигнальный импульс.

Максимальные извещатели отличаются друг от друга по конструкции и принципу действия. Обычные типы максимальных извещателей – это:

биметаллические: извещатель с биметаллической пластиной; извещатель с биметаллическим диском мгновенного действия. электрические: термостатический кабель; металлический кабель. с плавящемся металлом: извещатель с плавкой металлической вставкой. жидкостные: извещатель с расширяющийся жидкостью.

Дифференциальные температурные извещатели реагируют на определенную скорость нарастания температуры.

Если это превзойдет заданную, датчик вырабатывает импульс, поступающий в цепь сигнализации. При более низких скоростях импульс не выробатыватся.

Дифференциальные извещатели имеют следующие достоинства:

медленный подъем температуры не вызывает срабатывания прибора; приборы можно использовать в помещениях с низкими температурами (в охлаждаемых помещениях) и с высокими температурами (и котельных отделениях); если они не разрушились в результате пожара, их можно быстро восстановить для последующего использования.

Из недостатков дифференциальных извещатилей необходимо отметить следующие:
