«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 57 )

 Якорными ма­шинами для подъема якоря служат лебедки с горизонталь­ной осью вращения барабана - брашпили.

Брашпиль: электрический

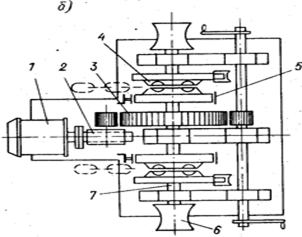

1 - двигатель; 2 - червячный редуктор; 3 - цилиндрические шестерни; 4 - цепная звездочка; 5 - ленточный тормоз; 6- турачка (швартовный барабан); 7- грузовой вал.

Или с вертикальной осью вращения барабана - шпили.

Якорный шпиль.

1 - электродвигатель; 2 - редуктор (чер­вячный); 3 - вертикальный вал; 4 - гру­зовой вал; 5 - цепная звездочка; 6-швартовный барабан; 7 - колодочный тормоз.

Брашпиль, устанавливаемый в ДП, обслуживает якорные цепи правого и левого бортов (на супертанкерах применяют полубрашпили - раздельные брашпили, смещенные от ДП к бор­там). Отдача якоря происходит за счет собственной массы. При этом во избежание чрезмерного разгона якорная цепь, сматываю­щаяся через звездочку брашпиля, притормаживается ленточным тормозом. На оси звездочек брашпиля, по ее концам, обычно устанавливают турачки - барабаны для наматывания швартов­ных тросов при швартовке. Благодаря наличию специальных муфт турачки могут работать при неподвижной звездочке и наоборот. Шпиль обслуживает только одну якорную цепь каждого борта. Механизм шпиля разделяют обычно на две части: верхнюю, со­стоящую из звездочки со швартовным барабаном и находящуюся над палубой, и нижнюю, со­стоящую из двигателя и ре­дуктора, располагаемых под палубой. Тормозят вытравлива­емую якорную цепь с помощью колодочного тормоза. Брашпили и шпили имеют электрический, электрогидравлический или па­ровой привод. В случае необ­ходимости небольшие шпили могут иметь ручной привод. Они приводятся во вращение вручную при помощи вымбовок - съемных деревянных рычагов, вставляемых в выемки швар­товного барабана.

Якорные клюзы - палубные и бортовые - слу­жат для направления якорной цепи и уборки якоря. В зави­симости от типа и назначения судна различают клюзы обыч­ные, открытые и с нишей.

Обычные клюзы устанавливают на большинстве транспортных, промысловых и вспомогательных судов; их изготовляют литыми или сварными.

Открытые клюзы, представляющие собой массивную отливку с желобом для прохода якорной цепи и веретена якоря, устанав­ливают в месте соединения палубы с бортом. Их применяют на низкобортных судах, на которых обычные клюзы в виде труб, оканчивающихся бортовыми и палубными раструбами, нежела­тельны, так как через них на волнении на палубу попадает вода.

Клюзы с нишей в бортовой обшивке позволяют убирать якорь заподлицо с обшивкой, уменьшая тем самым возможность повре­ждения при движении во льдах, буксировке и швартовках. Их предусматривают на судах ледового плавания, буксирах, спаса­телях, пассажирских и промысловых судах.

Стопоры предназначены для крепления якор­ных цепей и удержания якоря в клюзе в походном положении. Для этого используют винтовые кулачковые стопоры, закладные стопоры (стопоры с закладным звеном) и эксцентриковые (на малых судах). Для более надежного закрепления якоря служат дополнительные цепные стопоры - короткие цепные смычки, про­пускаемые через якорную скобу и закрепляемые двумя концами к обухам на палубе. С помощью талрепа, включенного в один конец цепи, подтягивают якорь в клюз до плотного прилегания лап к наружной обшивке. Глаголь-гак, включенный в другой ко­нец цепи, служит для быстрой отдачи стопора.

4. На судах гидроприводы наиболее широко применяются в рулевых устройствах. В последние годы гидроприводы рулевых устройств стали применяться не только на больших судах, где необходимо обеспечить момент на баллере, равный десяткам и сотням тонна-сила-метров, но и на малых судах.

Использование гидроприводов на судах обусловлено их преимуществами:

гидропривод имеет меньшие массы и габаритные размеры, чем электропривод;·  использование в гидроприводах в качестве рабочей жидкости минеральных масел создает хорошие условия смазки, что обеспечивает надежность и долговечность механизма;·  применение минерального масла позволяет иметь также малые сопротивления трения в подвижных деталях, что обеспечивает бесшумную и плавную работу без вибраций; гидропривод может обеспечить широкое бесступенчатое передаточное число и легкое реверсирование без обязательного изменения направления вращения механизмов, обеспечивающих реверсирование (это исключает необходимость преодоления больших инерционных усилий — они или отсутствуют или будут значительно меньше, чем, например, у электропривода); гидропривод способен осуществлять более частые изменения направления перекладки, чем электропривод;·  гидропривод способен работать в затопленном состоянии, что повышает живучесть судна;  гидропривод может быть составлен из различных стандартных и унифицированных деталей и узлов, что уменьшает его стоимость; использование в гидроприводах насосов с большим значением к. п. д. (0,9-:-0,95) обеспечивает высокую экономичность их эксплуатации.

От механического гидравлический привод выгодно отличается тем, что при его компоновке и монтаже нет необходимости обеспечивать строгое взаимное расположение его отдельных узлов и деталей. Насосы электрогидравлических рулевых машин приводят их в действие с помощью давления, создаваемого в цилиндрах гидравлического рулевого привода машины в целях перекладки руля. В электрогидравлических рулевых машинах находят применение насосы регулируемой, а также и постоянной подачи. Насосы регулируемой подачи (НРП) могут быть выполнены как радиально-поршневыми, так и аксиально-поршневыми.

Билет №12

1. Дати пояснення діяльності ИМО

2. Фільтруюче устаткування палива та мастил. Конструкції, принцип дії. ПТЕ.

3. Умови збросу льяльніх вод з машиного відділення.

4. Вимоги Конвенції СОЛАС – 74 до систем водяного тушення.

1 Деятельность ИМО

Безопасность мореплавания - важнейшая цель ИМО. Этой цели подчинена деятельность всех рабочих органов и подразделений организации. За время своего существования, ИМО были приняты и пересмотрены несколько очень важных международных конвенций. Это СОЛАС, МАРПОЛ, ПДНВ, О грузовой марке и другие. На ее счету более 35 международных конвенций и большое количество протоколов и дополнений к ним.

С целью повышения безопасности судоходства ИМО, МОТ и ряд других организаций на своих сессиях приняли целый ряд важнейших международных конвенций, резолюций, кодексов и рекомендаций, направленных на обеспечение безопасности мореплавания и охрану окружающей среды. Основная цель этих документов - повышение безопасности мореплавания путем обязательного применения единых для всех установленных стандартов как при управлении судами с берега, так и в процессе их эксплуатации экипажами.

Первая задача ИМО состояла в том, чтобы принять новую редакцию Международной конвенции по охране человеческой жизни на море (International Convention for the Safety of Life at Sea, SOLAS - СОЛАС), наиболее важную из всех конвенций, имеющих дело с безопасностью на море. Конвенция была  в 1960 году. ИМО также занималась вопросами помощи международным морским перевозкам, определению положения о грузовой марке и перевозки опасных грузов, была также пересмотрена система измерения тоннажа судов.

В течение следующих нескольких лет с середины 60-х годов ХХ века ИМО представила ряд мер, направленных на предотвращение аварий танкеров, а также минимизацию последствий этих аварий. Она также занялась вопросами угрозы окружающей среде, вызванными рутинными действиями, такими как чистка нефтяных танков, а также сбросы отходов машинных помещений — по тоннажу они вызывают большую угрозу чем случайное загрязнение. Наиболее важной из этих мер стала Международная конвенция по предотвращению загрязнения с судов (International Convention for the Prevention of Pollution from Ships, MARPOL), принятая в 1973 году, и измененная Протоколом 1978 года (МАРПОЛ 73/78). Она охватывает не только случайные и/или эксплуатационные загрязнения окружающей среды нефтепродуктами, но также и загрязнение моря химикалиями, грузами в пакетированной форме, сточными водами, мусором и загрязнения воздушной среды.

Успехи, достигнутые в технологии связи, дали возможность сделать серьезные усовершенствования в морской системе спасения при бедствии. В 70-х годах ХХ века были введены в действие глобальная система поиска и спасения при бедствии. Тогда же была создана Международная передвижная спутниковая организация (International Mobile Satellite Organization, INMARSAT - ИНМАРСАТ), которая серьезно улучшила условия передачи радио - и других сообщений с /на суда, находящиеся в море.

В 1992 году были определены этапы внедрения Глобальной морской системы связи и безопасности при бедствии (Global Maritime Distress and Safety System, GMDSS). С февраля 1999 года, когда ГМССБ была полностью введена в эксплуатацию, так, что теперь судно, которое терпит бедствие где-либо в мире, может фактически получить помощь, даже если экипаж судна не имеет времени передать по радио сигнал о помощи, поскольку соответствующее сообщение будет передано автоматически.

Другие меры, представленные ИМО, касались безопасности контейнеров, насыпных грузов, танкеров и газовозов, а также других типов судов. Специальное внимание было уделено стандартам обучения членов экипажа, включая принятие специальной Международной конвенции о подготовке и дипломировании моряков и несении вахты (International Convention on Standards of Training, Certification and Watchkeeping, STCW — ПДНВ), вступившей в силу 28 апреля 1984 года.

В работе ИМО, в подготовке конвенций принимают участие международные организации, тесно сотрудничающие с ИМО. Это межправительственные организации - Международная Организация Труда (МОТ), Продовольственная и сельскохозяйственная Организация (ФАО), Международное Агентство по атомной энергии (МАГАТЕ), Конференция ООН по охране окружающей среды (ЮНЕП), Всемирная Организация Здравоохранения (ВОЗ). Для оказания помощи в разработке важных проблем привлекаются в качестве консультативных, неправительственные организации: Международная Палата Судоходства (ICS), Международная Федерация судовладельцев (ISA), Международная организация по стандартизации (ISO), Международная Торговая Палата (ІСС), Балтийский и Международный Морской Совет (BIMCO), Международная Ассоциация Классификационных обществ (IACS), Международная Федерация Ассоциаций Капитанов (IFSMA), INTERTANCO, INTERCARGO и другие организации.
