«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 51 )

В зависимости от использования масла в судовых дизелях они подразделяются на циркуляционные (для систем смазки) и цилиндровые (для смазки поршней и цилиндров).

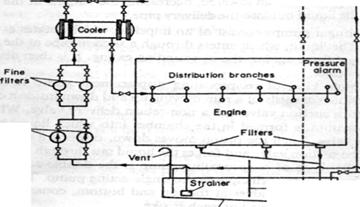

Масла, используемые в циркуляционных системах смазки двигателей, должны удовлетворять следующим общим требованиям:

Вязкость масла должна быть достаточно высокой для создания в подшипниках гидродинамического клина, хорошо противостоящего высоким нагрузкам; масло, находящееся в тонком слое, не должно выдавливаться, тем самым предотвращая непосредственный контакт трущихся поверхностей. Для современных мощных дизелей с наддувом в связи с возросшими нагрузками в подшипниках рекомендуется применять масла с вязкостью в 11 — 13 сст при 100°С (по зарубежной классификации — масла класса SAE30). При повышении температуры вязкость масла не должна существенно снижаться. Оценка этого свойства масла осуществляется, на основе отношения кинематической вязкости при 50°С к кинематической вязкости при 100°С. Для отечественных дизельных масел это отношение лежит в пределах 6,5—7,75. За рубежом за критерий принята относительная величина, называемая индексом вязкости (ИВ). Для циркуляционных масел ИВ составляет 80—85. Чем выше ИВ, тем меньше изменение вязкости масла при повышении температуры. Масло не должно образовывать отложений в картере, на деталях движения, в масляных магистралях, а также защищать металлические поверхности (в первую очередь металл подшипников) от коррозии. При попадании воды масло не должно терять смазывающих свойств и должно образовывать с водой эмульсии, которые легко сепарируются. Также важно, чтобы находящиеся в масле присадки при обводнении не отслаивались и не выпадали в осадок. Масло должно не вспениваться и противостоять образованию эмульсии масло — воздух, препятствующей нормальной работе масляного насоса. При использовании циркуляционного масла для охлаждения поршней, благодаря его контакту с горячими поверхностями, температура которых достигает 180°С — 220°С, происходят окисление углеводородов масла и термический распад, приводящие к уплотнению молекул с образованием асфальто-смолистых веществ. Поэтому масло должно хорошо противостоять процессам окисления и термического разложения, не образовывать в головках поршней отложений, затрудняющих теплоотвод.

3. Система охлаждения: Часть теплоты, выделенная при сгорании топлива в цилиндрах двигателя, отводится с охлаждающей водой и маслом. Таким путем поддерживается определенный температурный режим двигателя. От того, какая температура охлаждающей воды поддерживается, зависят мощность двигателя и его износ.

Системы охлаждения воды и масла выполняются так, чтобы при максимальной нагрузке двигателя и температуре забортной воды был запас по площади теплообмена около 15 % (для случая загрязнения теплообменников).

Для процессов регулирования температуры характерны следующие особенности: большая инерционность объектов и измерителей, физическая сложность теплообмена, зависимость распределения потоков охлаждающей жидкости от гидродинамических характеристик системы охлаждения и регулирующего органа. На теплообмен оказывает влияние целый ряд факторов: загрязненность поверхностей, конструктивные параметры двигателя и теплообменных устройств, состояние и режим работы двигателя; состояние регулирующего органа (клапана), а также внешние условия и прежде всего температура забортной воды.

Упрощенная схема системы охлаждения главного двигателя приведена на рисунке. Пресная вода откачивается насосом из охладителя и подается в охлаждающие полости главного двигателя, находящиеся вокруг рабочего цилиндра и в цилиндровой крышке. Вода протекает через двигатель, забирает его тепло и при этом нагревается. Это тепло в охладителе передается морской воде, которая с помощью насоса морской воды подводится к охладителю. Наконец, тепло, отданное двигателем, отводится за борт. Поршни главных дизельных двигателей охлаждаются либо пресной водой, либо смазочным маслом. В дизельных установках морских транспортных судов применяют исключительно замкнутые системы охлаждения, в которых рабочей средой служат пресная вода, масло и топливо. Забортная вода используется для охлаждения рабочей среды замкнутого контура, а также для охлаждения воздуха в системе наддува. Охлаждение различных элементов двигателя (цилиндров, крышек, поршней, форсунок) может осуществляться самостоятельными контурами с независимым холодильником (теплообменником), но воз­можно также объединение контуров в группы, что зависит от типа установки и двигателя, его быстроходности и металлоемкости. В связи с применением сернистого и высоковязкого сортов топлива намечается тенденция к повышению температурного режима в системе охлаждения цилиндров у мощных малооборотных двигателей до 75—80°С. Поэтому система терморегулирования главных судовых дизелей должна поддерживать постоянной (в пределах заданной неравномерности) температуру охлаждающей воды на входе в двигатель до 70—75°С при различных нагрузках и температурах забортной воды. Наиболее приемлемой для таких двигателей в настоящее время считается температура воды на выходе из двигателя 80°С, при которой обеспечивается нормальный режим охлаждения.

Повышение уровня поддержания температуры охлаждающей воды зависит от конструктивных особенностей двигателя, сорта применяемого масла и сорта топлива. В некоторых случаях она может достигать 85 °С. В качестве охлаждающей среды цилиндров и поршней применяют пресную воду. Форсунки на большенстве типов двигателей охлаждаются топливом.

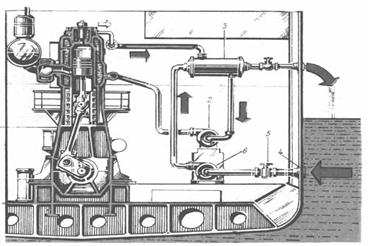

. Система охлаждения главного двигателя.
1 — главный двигатель; 2 — насос пресной воды; 3 — охладитель пресной воды; 4 — сетка кингстона; 5 — кингстон (клапан кингстона); 6 — насос морской воды.

4. Каждое судно должно быть снабжено эффективными средствами противопожарной защиты (средствами пожарной сигнализации, средствами ограничения распространения и тушения пожара, а также противопожарным снабжением). Для обеспечения пожарной безопасности на судах внутреннего плавания необходимо руководствоваться Правилами Речного Регистра. В них содержатся требования к средствам конструктивной противопожарной защиты и средствам борьбы с возникшим пожаром. Конструктивные противопожарные мероприятия позволяют предотвратить опасность возникновения пожара и ограничить распространение дыма и огня, а также создают условия для безопасной эвакуации людей с судна и тушения пожара.

В соответствии с требованием Речного Регистра истечение воды должно происходить при давлении у каждого пожарного крана не менее 0,26 МПа.
Давление в пожарном трубопроводе не должно превышать 1 МПа, а скорость движения воды в нем - 3 м/c.
Выбираем два насоса НЦВ 63/100. Их основные показатели приведены в табл. 1.
Основные показатели судовых насосов
Наименование параметра насоса, размерность Насос НЦВ 63/100:

Подача, м3/ч Напор, м. вод. ст. Высота всасывания, м Частота вращения, мин-1 КПД насоса, % Потребляемая мощность, кВт Масса насоса с электродвигателем, кг.

Обоснование и выбор конструктивных параметров труб.

По Правилам Регистра для напорных трубопроводов необходимо применять стальные трубы, скорость движения воды по которым не должна превышать 3 м/с

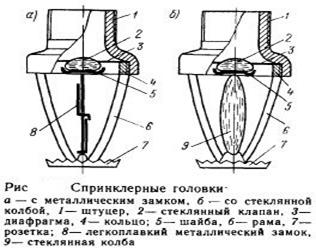

Система водяного тушения.

Наиболее общим средством борьбы с пожарами на судне является система водяного пожаротушения, которой должны быть оборудованы все суда.

Система выполнена по централизованному принципу с линейным или кольцевым магистральным трубопроводом, который изготовлен из стальных оцинкованных труб  диаметром 100—200 мм. По всей магистрали устанавливают пожарные рожки (краны) для подключения пожарных шлангов. Расположение рожков должно обеспечивать подачу двух струй воды в любое место судна. Во внутренних помещениях они установлены не более чем через 20 м, а на открытых палубах это расстояние увеличено до 40 м. Для того чтобы можно было быстро обнаружить пожарный трубопровод, его окрашивают в красный цвет. В тех случаях, когда трубопровод окрашен под цвет помещения, на него наносят два узких отличительных кольца зеленого цвета, между которыми накрашивают узкое красное предупреждающее кольцо. Пожарные рожки во всех случаях окрашивают в красный цвет.

Билет №7

1. Гідрофори. Конструкція, принцип дії. ПТЕ та Правила Регистру.

2. Пурифікація та кларіфікація. Дати пояснення принципу роботи.

3. Конструкції рульових пристроїв.

4. Вимоги Конвенції СОЛАС – 74 до пожежної сигналізації у машиному відділенні.

1.Гидрофоры: Система водоснабжения. Назначение, состав, требования Регистра.

Основное назначение санитарных систем - снабжать экипаж и пассажиров водой для бытовых нужд, а также удалять с судна нечистоты и загрязненные (сточные) воды.

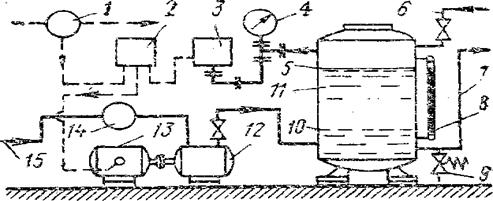

Рис.70. Схема установки пневмоцистерны (гидрофора):

1 — электросеть;

2 — термическое реле выключения электродвигателя;

3 — реле давления;

4 — манометр;

5, 10 — уровни воды при выключении и включении на­соса;

6 — подвод сжатого воздуха;

7 — подача воды к потребителям;

8 — указа­тельная колонка;

9 — предохранительный клапан;

11 — пневмоцистерна;

12 — насос;

13 — электродвигатель;

14 — фильтр;

15 — подвод воды к насосу.

Санитарные системы подразделяются на группы:

1 Суда внутреннего и смешанного плавания, на которых экипаж постоянно работает и проживает на судне, в течение всего времени навигации (более 40 часов).

2. Суда внутреннего плавания, совершающие короткие рейсы и обслуживаемые бригадным методом (до 40 часов).

3. Суда внутреннего плавания внутригородских и пригородных линий.
