Гетеромагнитная микроэлектроника (стр. 10 )

Δfmax = –44 МГц,

Δfmin = 17 МГц,

поэтому

∆BА/∆Т ≈ –27200 нТл/К.

(11)

Рис. 2. Температурная зависимость основной частоты СВЧ-сигнала ГГ для двух типов ориентации поля анизотропии ЖИГ-сферы

Однако из (10) видно, что по результатам температурных измерений частоты, представленных на рис. 2, нельзя явно определить величины ∆B0/∆Т и . Но если генератор изготовлен из комплектующих, соответствующих категории military, то величина слабо зависит от температуры, и тогда

(12)

В то же время обратимые изменения магнитных свойств стабилизированного магнитотвердого материала при вариации температуры известны и оцениваются с помощью температурного коэффициента магнитной индукции бВ [5]:

где ВК – индукция при 293 К; ВТ – индукция при температуре Т.

Для постоянных магнитов (SmCo), используемых в рассматриваемой конструкции генератора, бВ = –0,03 [5]. Значение индукции магнитного поля на торцевой поверхности таблеточного магнита системы подмагничивания ЖИГ-сферы составляет 0,67 Тл при комнатной температуре, что обеспечивает значение индукции поля подмагничивания в области ЖИГ-сферы В0 = 0,03 … 0,035 Тл. Тогда

Этот результат неплохо согласуется с (12) и дает возможность оценить для конкретного исполнения генератора величину разности :

Как видно из представленных данных, величины ∆fmax/∆Т и ∆fmin/∆Т имеют разные знаки. Следовательно, есть возможность такой ориентации ЖИГ-сферы, когда зависимость резонансной частоты генератора от температуры в некотором диапазоне температур будет существенно уменьшена или компенсирована.

Экспериментальная проверка проводилась в конструкторском бюро критических технологий критических технологий» (г. Саратов). Была создана установка позиционирования ЖИГ-сферы в цепи обратной связи автогенератора. Установка имеет компьютерное управление и высокоточный шаговый двигатель поворота держателя сферы. Эксперименты проводились с использованием камеры тепла и холода «Techno 7006». В ходе эксперимента в память компьютера записывались температура в камере, частота генерации и угол поворота ЖИГ-сферы относительно метки оси легкого намагничения. Данные обрабатывались специально разработанной компьютерной программой.

Экспериментально полученные зависимости основной частоты генерации автогенератора на базе кремниевых биполярных транзисторов от температуры в камере тепла и холода при выдержке не менее 30 мин приведены на рис. 3, где кривая 1 соответствует ориентации оси ЖИГ-сферы на максимальную частоту генерации, а кривая 2 – на минимальную частоту. Такой вид температурных кривых является типичным для всех полупроводниковых автогенераторов с гетеромагнитным взаимодействием.

Рис. 3. Типичная температурная характеристика СВЧ-сигнала генератора при двух ориентациях поля анизотропии ЖИГ-сферы

Зависимость частоты генерации от угла поворота ЖИГ-сферы (КГ30) одного и того же генератора для трех температур в камере (–50оС, 0оС и +50оС) показана на рис.4, где отмечены кружками три значения угла поворота сферы (12, 92 и 116о), при которых частота генерации остается независимой от температуры в камере.

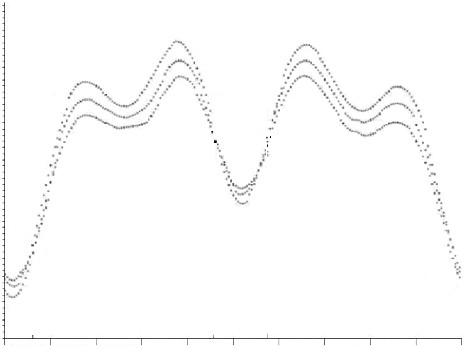

Рис. 4. Зависимость частоты генерации от угла ц ориентации ЖИГ-сферы для температур –50°С, 0оС и +50°С

Следовательно, генератор с ЖИГ-сферой, установленной в цепь обратной связи под одним из найденных углов относительно оси поля подмагничивания, должен слабо откликаться на изменение окружающей температуры.

Таким образом, для минимизации температурного дрейфа частоты генерации возможно использование следующих методов:

оптимальная ориентация ЖИГ-сферы в поле подмагничивания; размещение корпуса генератора внутри теплоизолирующей оболочки. Это позволит значительно растянуть во времени тепловые процессы, связанные как с собственным разогревом генератора, так и с изменением внешних условий. Поскольку собственный корпус генератора изготовлен из немагнитного металла с высокой теплопроводностью (медь, латунь), а собственное тепловыделение генератора не велико, то вся конструкция, включая постоянные магниты магнитной системы, будет разогрета практически равномерно [6]; использование компьютерной компенсации теплового дрейфа частоты генерации, т. е. применение автоматической корректировки частоты генерации в зависимости от изменения температуры с помощью специальной компьютерной программы. Для этого необходимы датчики температуры в конструкции устройства и наличие высокоточной проверенной карты зависимости частоты генерации от температуры. Кроме того, наличие нескольких разнесенных по корпусу генератора датчиков температуры позволит контролировать температурные перепады по корпусу устройства и направление тепловых потоков, что, особенно с учетом растянутости во времени тепловых процессов (использование теплоизолирующей оболочки), существенно упростит алгоритм динамической компенсации теплового дрейфа частоты; использование модулей Пельтье для локальной термостабилизации термочувствительных элементов устройства [7].

Но последнее потребует значительных энергозатрат (по сравнению с необходимыми для генератора) и включения в конструкцию тепловых труб для переноса тепловых потоков на периферию электронной системы, содержащей гетеромагнитный автогенератор.
