Гетеромагнитная микроэлектроника (стр. 11 )

Key words: static input and output characteristics, model Gummel–Pune bipolar transistor, computer-aided design.

В настоящее время при проектировании СВЧ-устройств [1–5] широко используются системы автоматизированного проектирования (САПР). Известные САПР имеют встроенные библиотеки используемых в устройствах активных и пассивных СВЧ-компонент, что значительно облегчает процесс проектирования [6–12]. Однако производимые российской электронной промышленностью транзисторы, как правило, не имеют компьютерных моделей, совместимых со средствами САПР [13]. Это обстоятельство практически исключает возможность использования отечественной элементной базы при проектировании конкретных устройств.

Моделирование статических входных и выходных характеристик бескорпусного кристалла биполярного транзистора 2Т937 выполнено на основе модели Гуммеля–Пуна. Модель позволяет учесть такие эффекты при работе реальных транзисторов в режиме передачи большого сигнала, как зависимость ширины базы, коэффициента усиления по току и сопротивления базы от тока коллектора, а также зависимость барьерных емкостей переходов от приложенных напряжений. Благодаря этим особенностям модель Гуммеля–Пуна обеспечивает хорошее приближение моделируемых характеристик транзисторов к реальным.

В статье приведены результаты компьютерного моделирования кристалла транзистора 2Т937 на основе его экспериментальных статических характеристик. Эквивалентная схема модели Гуммеля–Пуна, ее математическое описание не приводятся, поскольку модель известна и хорошо представлена в ряде работ [2, 5, 6, 13]. Базовая модель транзистора имеет 60 параметров, что существенно осложняет решение задачи оптимизации по определению эквивалентных параметров транзистора 2Т937.

Включение кристалла транзистора в измерительные схемы проводилось специалистами «Алмаз» (г. Саратов). Поскольку при моделировании желательно максимально точно воспроизвести условия эксперимента, в компьютерной модели было учтено влияние тестовой платы в микрополосковом исполнении [14–15]. Плата выполнена на поликоровом основании толщиной 1 мм, толщина микрополосковых проводников 7,5 мкм.

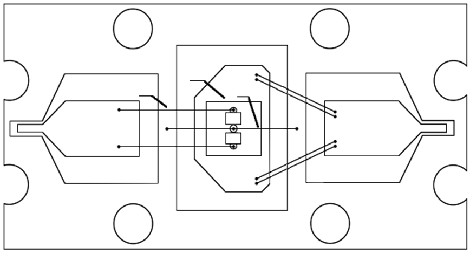

Центральная часть тестовой платы с установленным кристаллом транзистора и монтажными разварочными проволоками показана на рис. 1: Б, К, Э – контактные площадки базы, коллектора, эмиттера соответственно; 1 – кристалл транзистора; 2 – разварочные проволоки эмиттера; 3 – разварочные проволоки базы; 4 – разварочные проволоки коллектора.

Рис. 1. Тестовая плата с установленным кристаллом транзистора 2Т937

Оптимизация параметров транзистора 2Т937 заключается в определении параметров модели Гуммеля–Пуна, при которых расчетные статические характеристики транзистора максимально приближены к измеренным [13]. Были измерены статические входные (ток базы и эмиттера) и выходная (ток коллектора) характеристики. Схема измерений статических входных характеристик по току базы показана на рис. 2.

Рис. 2. Схема измерения статических входных характеристик по току базы

Зависимость тока базы от напряжения база–эмиттер (UЭБ) снималась без резистора в эмиттерной цепи. Ограничение тока базы (5 мА) задавалось в измерителе полупроводниковых приборов (ИППП). Коллектор при этом находился в режиме холостого хода (ХХ).

Зависимость тока эмиттера от напряжения база–эмиттер (UЭБ) получена для двух значений напряжения коллектор–база (UКБ = 5 В, UКБ = 10 В). При измерениях в ИППП использовался режим ограничения тока эмиттера (200 мА). Схема измерений показана на рис. 3.

Рис. 3. Схема измерения статических входных характеристик по току эмиттера

Схема для измерения зависимости тока коллектора от напряжения коллектор–база (UКБ)) показана на рис. 4. Установленный в эмиттерной цепи резистор необходим для задания тока базы. В ИППП устанавливалось ограничение тока коллектора 50 мА, который достигался при напряжении источника питания –2,79 В. Поскольку ток базы не превышал 1 мА, ток коллектора примерно равнялся по величине току эмиттера.

Рис. 4. Схема измерения выходных характеристик

Две задачи оптимизации параметров модели Гуммеля–Пуна решались отдельно для двух групп входных характеристик (по току базы и току эмиттера).

Результаты решения первой задачи моделирования статических характеристик (по току базы и току коллектора) показаны на рис. 5, 6. Экспериментальные характеристики даны пунктирными линиями, расчетные (по модели Гуммеля–Пуна) – сплошными. Поскольку режим насыщения тока базы (пунктирная линия, см. рис. 5) достигался аппаратным способом, в модели такой режим не воспроизводился.

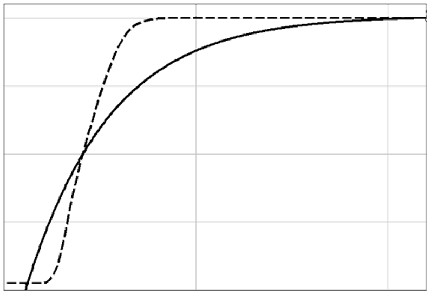

Рис. 5. Зависимость тока базы от UЭБ (входная характеристика)

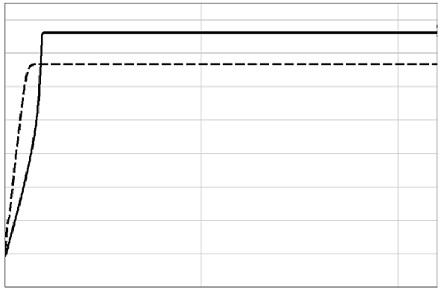

Рис. 6. Результаты моделирования статических характеристик (по току базы  и току коллектора). Напряжение эмиттер–база –2,79 В

Результаты второй задачи моделирования входных (по току эмиттера) и выходных (по току коллектора) статических характеристик показаны на рис. 7, 8. Экспериментальные характеристики поданы пунктирными линиями, расчетные (по модели Гуммеля–Пуна) – сплошными.

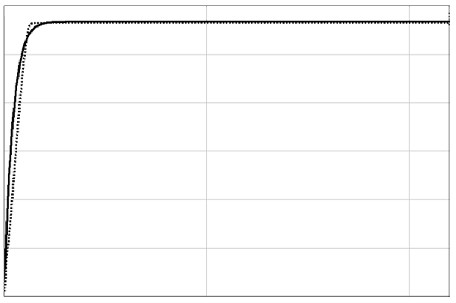

Рис. 7. Зависимость тока коллектора от напряжения коллектор–база (выходная характеристика). Напряжение эмиттер–база –2,79 В

Поскольку режим насыщения тока эмиттера (пунктирная линия, рис. 8, 9) достигался аппаратным способом, в модели такой режим не воспроизводился.

а

Б

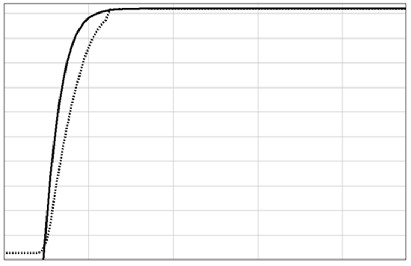

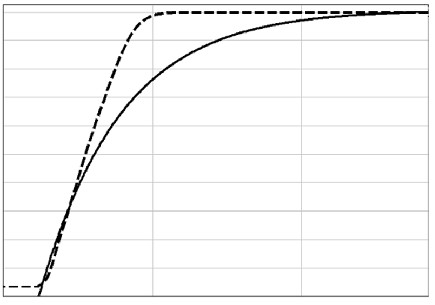

Рис. 8. Зависимость тока эмиттера от напряжения эмиттер–база (входная характеристика): а – напряжение коллектор–база +5 В; б – напряжение коллектор–база +10 В

Поскольку достигнутые результаты моделирования статических характеристик по току базы (см. рис. 5, 6) показали лучшее совпадение с экспериментальными данными, они могут использоваться в качестве первого приближения для последующего решения задачи оптимизации частотных характеристик (S-параметров) транзистора по модели Гуммеля–Пуна [13–15].

В результате проведенной работы создана модель Гуммеля–Пуна кристалла отечественного биполярного транзистора 2Т937 [13]. Представлены результаты расчетов его оптимальных входных и выходных статических характеристик. Модель транзистора 2Т937 совместима с распространенными системами САПР и может использоваться при проектировании ряда устройств [16, 17].
