Методические указания по выполнению лабораторных работ (практикум) для УП.01 учебная практика по профессиональному модулю ПМ.01 Хранение и подготовка сырья для специальности СПО 240111 «Производство тугоплавких неметаллических и силикатных материалов и изделий» (стр. 3 )

Если пробирку нужно нагреть, ее следует зажать в держателе. При неумелом и сильном нагревании пробирки жидкость быстро вскипает и выплескивается из нее, поэтому нагревать нужно осторожно. Когда начнут появляться пузырьки, пробирку следует отставить и, держа ее не в пламени горелки, а около него или над ним, продолжать нагревание горячим воздухом. Следует помнить! При нагревании открытый конец пробирки должен быть обращен в сторону от работающего и от соседей по столу.

Когда не требуется сильного нагрева, пробирку с нагреваемой жидкостью лучше опустить в горячую воду. Если работают с маленькими пробирками (для полумикроанализа), то нагревают их только в горячей воде, налитой в стеклянный стакан соответствующего размера (емкостью не больше 100 мл).

Воронки служат для переливания - жидкостей, для фильтрования и т. д. Химические воронки выпускают различных размеров, верхний диаметр их составляет 35, 55, 70, 100, 150, 200, 250 и 300 мм. Обычные воронки имеют ровную внутреннюю стенку, но для ускоренного фильтрования иногда применяют воронки с ребристой внутренней поверхностью. Воронки для фильтрования всегда имеют угол 60° и срезанный длинный конец.

При работе воронки устанавливают или в специальном штативе, или в кольце на обычном лабораторном штативе рисунок 5.3.

Рисунок 5.3-Штатив с воронкой

Для фильтрования в стакан полезно сделать простой держатель для воронки рисунок 5.4.

Рисунок 5.4-Держатель для воронки

Для этого из листового алюминия толщиной около 2 мм вырезают полоску длиной 70—80 мм и шириной 20 мм. На одном из концов полоски просверливают отверстие диаметром 12—13 мм и полоску сгибают так, как показано на рисунке 5.4.

Как укрепить воронку на стакане, показано на рисунке 5.5.

Рисунок 5.5- Приспособление для крепления воронки на стакане

При переливании жидкости в бутыль или колбу не следует наполнять воронку до краев. Если воронка плотно прилегает к горлу сосуда, в который переливают жидкость, то переливание затрудняется, так как внутри сосуда создается повышенное давление. Поэтому воронку время от времени нужно приподнимать. Еще лучше сделать между воронкой и горлом сосуда щель, вложив между ними, например, кусочек бумаги. При этом нужно следить, чтобы прокладка не попала в сосуд.

Для аналитических работ при фильтровании лучше пользоваться аналитическими воронками рисунок 5.6.

Рисунок 5.6- Аналитическая воронка

Особенность этих воронок заключается в том, что они имеют удлиненный срезанный конец, внутренний диаметр которого в верхней части меньше, чем в нижней части; такая конструкция ускоряет фильтрование.

Кроме того, бывают аналитические воронки с ребристой внутренней поверхностью, поддерживающей фильтр, и с шарообразным расширением в месте перехода воронки в трубку. Воронки такой конструкции ускоряют процесс фильтрования почти в три раза по сравнению с обычными воронками.

5.4 Посуда специального назначения

Круглодонные колбы рисунок 5.7 - изготовляют из обыкновенного и из специального  стекла. Все, что сказано об обращении с плоскодонными колбами, относится и к круглодонным; их применяют при многих работах. Некоторые круглодонные колбы имеют короткое, но широкое горло.

Для нагревания круглодонных колб на голом пламени применяют асбестированные сетки с полушаровидным углублением. Круглодонные колбы, так же как и плоскодонные, бывают самой разнообразной емкости; со шлифом на горле и без него.

Круглодонные колбы удобно ставить в подставки из дерева, имеющие углубление рисунок 5.8. Применяют также подставки в виде колец разного диаметра, изготовленные из различных материалов, например из резины, резиновых трубок и др.

Рисунок 5.7-Круглодонные колбы	Рисунок 5.8-Подставка для круглодонных колб

Эксикатор - это специальный сосуд, служащий для защиты предметов от поглощения влаги из воздуха. В нижней части эксика­тора находится осушающее вещество. Эксикатор снабжен притертой крышкой, шлиф которой смазан вазелином. Для того чтобы открыть или закрыть крышку эксикатора, ее сдвигают в сторону. Если в эксикатор помещают сильно нагретый тигель, то не следует сразу плотно за­крывать крышку, нужно слегка сдви­нуть ее для выхода воздуха, а затем уже плотно закрыть.. Эксикаторы закрывают стеклянными крышками, края которых притерты к верхней части цилиндра. Различают два основных типа эксикаторов: обыкновенные рисунок 5.9 и вакуум-эксикаторы рисунок 5.10.

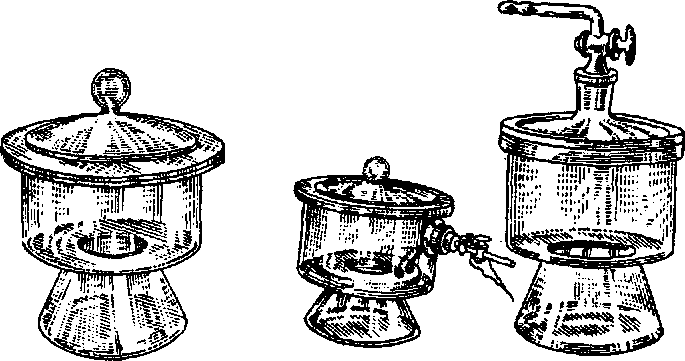

Рисунок 5.9-Обыкновенный эксикатор	Рисунок 5.10- Вакуум-эксикаторы

Последние имеют отверстие, в которое на резиновой пробке вставляют трубку с краном или же в крышке имеется тубус с притертой пробкой, к которой припаяна стеклянная трубка с краном; это дает возможность соединять эксикатор с вакуум-насосом и, создавая внутри эксикатора уменьшенное давление, вести высушивание под вакуумом.

Если в эксикатор ставят горячие тигли на фарфоровые вкладки рисунок 5.11, то вследствие нагревания воздуха крышка иногда приподнимается, при этом она может соскользнуть и разбиться.

Рисунок 5.11- Фарфоровые вкладки для эксикаторов Поэтому, поместив горячий тигель в эксикатор и накрыв его крышкой,

ее некоторое время притирают, т. е. двигают вправо и влево. При остывании тигля внутри эксикатора создается небольшой вакуум и крышка держится очень плотно.

Перенося экси­катор с места на место, необходимо придерживать крышку большими пальцами обеих рук рисунок 5.12, так как она может упасть и разбиться. Чтобы открыть эксикатор, нужно не поднимать крышку, а сначала сдвинуть ее в сторону, после чего она легко снимается рисунок 5.13.

Для того чтобы облегчить снимание крышки с вакуум-эксикатора, рекомендуется помещать полиэтиленовую прокладку между фланцами крышки и эксикатора. Прокладка приклеивается к фланцу эксикатора вакуумной смазкой. Смазывать крышку не следует. В эксикаторе с такой прокладкой вакуум удерживается до 3 дней.

Рисунок 5.12-Положение рук при переноске эксикатора	Рисунок 5.13-Открывание эксикатора

В качестве водопоглощающих средств для снаряжения эксикаторов применяют различные поглотители. Силикагель  и окись алюминия(безводная). Для удобства наблюдения за состоянием адсорбентов к ним прибавляют немного хлористого кобальта. Поэтому безводне силикагель и окись алю - миния окрашены в синий цвет, при поглощении влаги они приобретают розовую окраску. Насыщенные водой поглотители регенерируют нагрева нием: силикагеля при температуре не выше 200 0С, окиси алюминия-не выше 1750С.

Характеристики поглотителей, применяемых для снаряжения эксикаторов, приведены в таблице 5.1.

Таблица 5.1-Поглатители для эксикаторов

Высушивающее вещество	Температура,0С	Количество воды, остающееся в 1л воздуха, мг
Хлористый кальций СаСl2	25,0	0,3600
Серная кислота Н2SО4	25,0	0,0300
Силикагель SiО2	30,0	0,0300
Оксид алюминия Аl2О3	30,5	0,0050
Хлорнокислый барий Ва(СlО4)2	30,5	0,8200
Гидроксид натрия NaОН	30,5	0,8000
Гидроксид калия КОН	30,5	0,0140
Оксид кальция СаО	30,5	0,0030
Оксид бария ВаО	30,5	0,0007

Мерные цилиндры — стеклянные толстостенные сосуды с нанесенными на наружной стенке делениями, указывающими объем в миллилитрах рисунок 5.14. Они бывают самой разнообразной емкости: от 5—10 мл до 1 л и больше. Чтобы отмерить нужный объем жидкости, ее наливают в мерный цилиндр до тех пор, пока нижний мениск не достигнет уровня нужного деления.

Иногда встречаются цилиндры, снабженные притертыми пробками. Обычно их применяют только лишь при специальных работах.

Кроме цилиндров, для той же цели употребляют мензурки рисунок 5.15. Это сосуды конической формы, на стенке которых имеются деления. Они очень удобны для отстаивания мутных жидкостей, когда осадок собирается в нижней, суженной части мензурки.

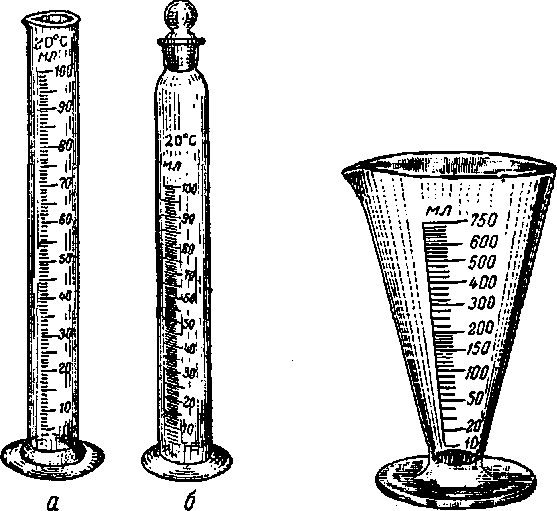

а - обыкновенный; б-с притертой пробкой Рисунок 5.14-Мерные цилиндры	Рисунок 5.15-Мензурка

Пипетки служат для точного отмеривания определенного объема жидкости. Различают пипетки для жидкостей и газовые пипетки.
