Граница снежинки Коха (1904 год), чья размерность d » 1,2618, — это еще одна хорошо известная кривая, повышающая размерность.
Фрактал, никоим образом не похожий на кривую, который Мандельброт назвал пылью — это классическое множество Кантора (1875 или ранее). Это множество настолько разрежено, что оно не содержит интервалов, но, тем не менее, имеет столько же точек, сколько интервал. Мандельброт использовал такую «пыль» для мо­делирования стационарного шума в телефонии. Фрактальная пыль того или иного рода появляется в многочисленных ситуациях. Фак­тически, она является универсальным фракталом в том смысле, что любой фрактал — аттрактор системы итерированных функций — представляет собой либо фрактальную пыль, либо ее проекцию на пространство с более низкой размерностью.
Различные древовидные фракталы применялись не только для моделирования деревьев-растений, но и бронхиального дерева (воздухоносные ветви в легких), работы почек, кровеносной системы и др. Интересно отметить предположение Леонардо да Винчи о том, что все ветки дерева на данной высоте, сложенные вместе, равны по толщине стволу (ниже их уровня). Отсюда следует фрактальная модель для кроны дерева в виде поверхности-фрактала.
Многие замечательные свойства фракталов и хаоса открываются при изучении итерированных отображений. При этом начинают с некоторой функции у = /(х) и рассматривают поведение последо­вательности f(х), f(f(х)), f(f(f(x))),... В комплексной плоскости работы такого рода восходят, по всей видимости, к имени Кэли, который исследовал метод Ньютона нахождения корня в приложе­нии к комплексным, а не только вещественным, функциям (1879). Замечательного прогресса в изучении итерированных комплексных отображений добились Гастон Жюлиа и Пьер Фату (1919). Есте­ственно, все было сделано без помощи компьютерной графики. В наши дни, многие уже видели красочные постеры с изображением •множеств Жюлиа и множества Мандельброта, тесно с ними свя­занного. Освоение математической теории хаоса естественно начать именно с итерированных отображений.
Изучение фракталов и хаоса открывает замечательные возмож­ности, как в исследовании бесконечного числа приложений, так и в области чистой математики. Но в то же время, как это часто случается в так называемой новой математике, открытия опираются на пионерские работы великих математиков прошлого. понимал это, говоря: «Если я и видел дальше других, то только потому, что стоял на плечах гигантов».

3. Классификация фракталов.

Для чтобы представить все многообразие фракталов удобно прибегнуть к их  классификации.
3.1 Геометрические фракталы
С них, собственно, и начиналась история фракталов. Фракталы этого класса самые наглядные Этот тип фракталов получается путем простых геометрических

  5

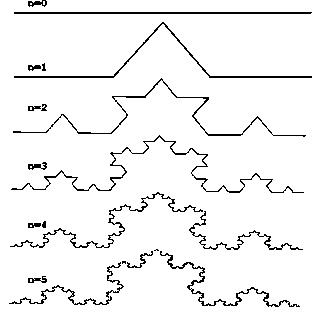

построений. Построение данного вида фракталов не составляет особого труда: берется "затравка" - аксиома - набор отрезков, на основании которых будет строиться фрактал. Далее к этой "затравке" применяют набор правил, который преобразует ее в какую-либо геометрическую фигуру. Далее к каждой части этой фигуры применяют опять тот же набор правил. С каждым шагом фигура будет становиться все сложнее и сложнее, и если мы проведем  бесконечное количество преобразований - получим геометрический фракталы.  Рассмотрим один из таких фрактальных объектов - триадную кривую Кох. Построение кривой начинается с отрезка единичной длины (рис.1) - это 0-е поколение кривой Кох. Далее каждое звено (в нулевом поколении один отрезок) заменяется на образующий элемент, обозначенный на рис.1 через n=1. В результате такой замены получается следующее поколение кривой Кох. В 1-ом поколении - это кривая из четырех прямолинейных звеньев, каждое длиной по 1/3. Для получения 3-го поколения проделываются те же действия - каждое звено заменяется на уменьшенный образующий элемент. Итак, для получения каждого последующего поколения, все звенья предыдущего поколения необходимо заменить уменьшенным образующим элементом. Кривая n-го поколения при любом конечном n называется предфракталом. На рис.1 представлены пять поколений кривой. При n стремящемся к бесконечности кривая Кох становится фрактальным объектом. На рис. 2 (снежинка Коха)

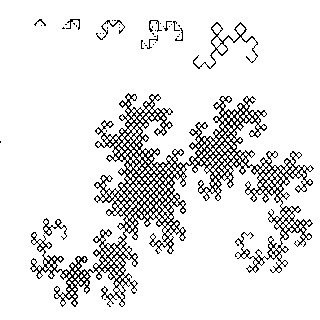

Для получения другого фрактального объекта нужно изменить правила построения. Пусть образующим элементом будут два равных отрезка, соединенных под прямым углом. В нулевом поколении заменим единичный отрезок на этот образующий элемент так, чтобы угол был сверху. Можно сказать, что при такой замене происходит смещение середины звена. При построении следующих поколений выполняется правило: самое первое слева звено заменяется на образующий элемент так, чтобы середина звена смещалась влево от направления движения, а при замене следующих звеньев, направления смещения середин отрезков должны чередоваться. На рисунке  представлены несколько первых поколений и 11-е поколение кривой, построенной по вышеописанному принципу. Предельная фрактальная кривая (при n стремящемся к бесконечности) называется драконом Хартера-Хейтуэя. Вот как выглядит Дракон Хартера-Хейтуэя полностью (построение вы-полнено с помощью компьютера) .Любопытное свойство драконов: уложенные рядом, они полностью со-вмещаются, но не пересекаются, совсем как пазлы! Таким образом, в Кривой

  6

дракона явственно прослеживается свойство само подобия. Если мы возьмем лишь часть Кривой дракона, то все равно найдём в ней «кривую Дракона», состоящую из множества других «кривых Дракона».

3.2 Алгебраические фракталы
Это самая крупная группа фракталов. Получают их с помощью нелинейных процессов в n-мерных пространствах. Наиболее изучены двухмерные процессы. Интерпретируя нелинейный итерационный процесс, как дискретную динамическую систему, можно пользоваться терминологией теории этих систем: фазовый портрет, установившийся процесс, аттрактор и т. д.
Известно, что нелинейные динамические системы обладают несколькими устойчивыми состояниями. То состояние, в котором оказалась динамическая система после некоторого числа итераций, зависит от ее начального состояния. Поэтому каждое устойчивое состояние (или как говорят - аттрактор) обладает некоторой областью начальных состояний, из которых система обязательно попадет в рассматриваемые конечные состояния. Таким образом фазовое пространство системы разбивается на области притяжения аттракторов. Если фазовым является двухмерное пространство, то окрашивая области притяжения различными цветами, можно получить цветовой фазовый портрет этой системы (итерационного процесса). Меняя алгоритм выбора цвета, можно получить сложные фрактальные картины с причудливыми многоцветными узорами. Неожиданностью для математиков стала возможность с помощью примитивных алгоритмов порождать очень сложные нетривиальные структуры.
В качестве примера рассмотрим множество Мандельброта

  Множество Мандельброта.
Алгоритм его построения достаточно прост и основан на простом итеративном выражении:

  7

Z[i+1] = Z[i] * Z[i] + C,
где Z[i] и C - комплексные переменные. Итерации выполняются для каждой стартовой точки C прямоугольной или квадратной области - подмножестве комплексной плоскости. Итерационный процесс продолжается до тех пор, пока Z[i] не выйдет за пределы окружности радиуса 2, центр которой лежит в точке (0,0), (это означает, что аттрактор динамической системы находится в бесконечности), или после достаточно большого числа итераций (например, 200-500) Z[i] сойдется к какой-нибудь точке окружности. В зависимости от количества итераций, в течении которых Z[i] оставалась внутри окружности, можно установить цвет точки C (если Z[i] остается внутри окружности в течение достаточно большого количества итераций, итерационный процесс прекращается и эта точка растра окрашивается в черный цвет). Участок границы множества Мандельброта, увеличенный в 200 pаз.

Вышеописанный алгоритм дает приближение к так называемому множеству Мандельброта. Множеству Мандельброта принадлежат точки, которые в течение бесконечного числа итераций не уходят в бесконечность (точки имеющие черный цвет). Точки принадлежащие границе множества (именно там возникают сложные структуры) уходят в бесконечность за конечное число итераций, а точки лежащие за пределами множества, уходят в бесконечность через несколько итераций (белый фон).
Ярким алгебраическим фракталом также является множество Жюли

3.3  Стохастические  фракталы.  Еще одним известным классом фракталов являются стохастические фракталы, которые получаются в том случае, если в итерационном процессе случайным образом менять какие-либо его параметры. При этом получаются объекты очень похожие на природные - несимметричные деревья, изрезанные береговые линии и т. д. Двумерные стохастические фракталы используются при моделировании рельефа местности и поверхности моря.

  8

Самый ранний след этой идеи мы находим у мудрецов древней Эллады. Впервые Пифагор обратил внимание на порядок и гармонию, царящие во Вселенной. Мы попробуем прикоснуться к прекрасному через одно из открытий этого прекрасного ученого.  Пифагорово дерево  Пифагор, доказывая свою знаменитую теорему, построил фигуру, где на сторонах прямоугольного треугольника расположены квадраты. В наш век эта фигура Пифагора выросла в целое дерево. Впервые дерево Пифагора построил во время второй мировой войны, используя обычную чертёжную линейку. Каждая тройка попарно соприкасающихся квадратов ограничивает прямоугольный треугольник и получается картинка, которой часто иллюстрируют теорему Пифагора, «пифагоровы штаны во все стороны равны».
