Автоматизированная система коммерческого учета электроэнергии Программное обеспечение «СКАТ АСУЭ» (стр. 4 )

Для дальнейшей работы с новой точкой учёта необходимо выполнить команду “Перечитать данные с сервера”.

Редактирование точки учета возможно при выборе в дереве точек учета, расположенного в левой части главного окна.

Добавить версию ПО устройства

Возможность создавать новую, редактировать имеющуюся и удалять выбранную версию устройства. Предназначается для снятия выбранных показаний параметров с устройства.

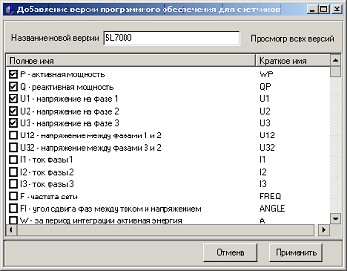

При создании нового профиля необходимо ввести название версии устройства и выбрать параметры, которые он поддерживает (установить флажки напротив параметров), нажать кнопку Применить.

Рисунок 13

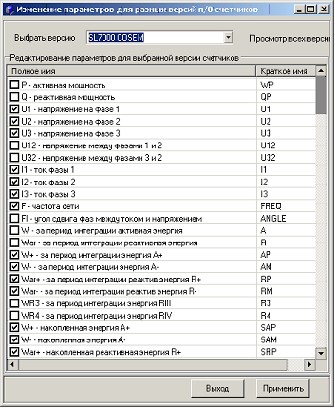

Выбрав редактирование версии устройства, возможно изменить перечень параметров, которые будет снимать устройство. После изменений нажать кнопку Применить.

При удалении версии устройства, необходимо снять галочки напротив удаляемых параметров

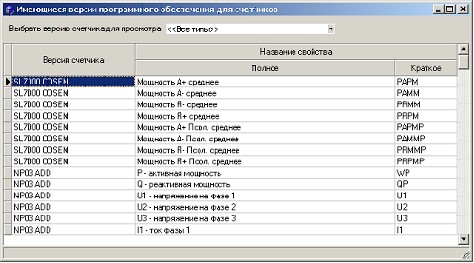

Нажав кнопку Просмотр всех версий, можно просмотреть принадлежность параметров к выбираемому устройству, а также отфильтровать по устройству получив при этом список параметров считываемых данным устройством.

Рисунок 14

Создание, удаление, редактирование трансформаторов напряжения

Чтобы создать, удалить или редактировать трансформаторы напряжения, необходимо в главном меню выбрать Объект->Трансформаторы напряжения.

Рисунок 15

При помощи модуля «Создание, удаление и редактирование трансформаторов напряжения» возможно создавать новые, удалять и редактировать трансформаторы.

В данных о трансформаторе содержится:

Точка учета; Тип трансформатора; Серийный и инвентарный номера трансформатора; Фаза; Год выпуска и дата ввода в эксплуатацию; Дата проверки; Коэффициент трансформации; Допустимая нагрузка для трансформатора; Состояние.

Все операции над таблицей производятся при помощи панели навигатора (Рисунок 36).

Возможен вывод на принтер данных кнопкой Принтер.

Примечание: Чтобы добавить новый трансформатор, необходимо добавить новый тип трансформатора напряжения и фазы трансформатора.

Создание, удаление, редактирование трансформаторов тока

Чтобы создать, удалить или редактировать трансформаторы тока, необходимо в главном меню выбрать Объект->Трансформаторы тока.

Рисунок 16

При помощи модуля «Создание, удаление и редактирование трансформаторов тока» возможно создавать новые, удалять и редактировать трансформаторы.

В данных о трансформаторе содержится:

Точка учета; Тип трансформатора; Серийный и инвентарный номера трансформатора; Фаза; Год выпуска и дата ввода в эксплуатацию; Дата проверки; Коэффициент трансформации; Допустимая нагрузка для трансформатора; Состояние.

Все операции над таблицей производятся при помощи панели навигатора (Рисунок 36).

Возможен вывод на принтер данных кнопкой Принтер.

Примечание: Чтобы добавить новый трансформатор, необходимо добавить новый тип трансформатора тока и фазы трансформатора.

Параметры версии устройства

Позволяет создавать, редактировать и удалять параметры для всех видов устройств.

Используя панель навигатора (Рисунок 36), внести названи снимаемого параметра, установить краткое имя параметра, выбрать его вид и вид для коэффициента трансформации.

Типы устройства

Чтобы создать или удалить тип устройства, необходимо в главном меню выбрать Объект->Типы устройств.

Модуль «Типы устройства» позволяет создавать и удалять типы устройств.

Рисунок 17

Кнопка Обновить позволяет перечитать список типов.

Чтобы добавить новый тип, необходимо в поле Название типа, ввести новый тип и нажать кнопку Добавить. Затем кнопку Применить для записи нового типа в список.

Типы трансформаторов напряжения

Чтобы создать, удалить или редактировать типы трансформаторов напряжения, необходимо в главном меню выбрать Объект->Типы трансформаторов напряжения.

Рисунок 18

При помощи модуля «Типы трансформаторов напряжения» возможно создавать новые, удалять и редактировать имеющиеся типы.

Тип содержит в себе следующую информацию:

Название; Значения потерь напряжения от ТН до устройства (допустимое и измеренное); Класс точности обмотки; На какой ток рассчитан; Коэффициент трансформации; Технический тип трансформатора; Схема соединения ТТ; Класс точности.

Все операции над таблицей производятся при помощи панели навигатора (Рисунок 36).

Возможен вывод на принтер данных кнопкой Принтер.

Типы трансформаторов тока

Чтобы создать, удалить или редактировать типы трансформаторов тока, необходимо в главном меню выбрать Объект->Типы трансформаторов тока.

Рисунок 19

При помощи модуля «Типы трансформаторов тока» возможно создавать новые, удалять и редактировать имеющиеся типы.

Тип содержит в себе следующую информацию:

Название; Допустимая нагрузка; Класс точности обмотки; На какое напряжение рассчитан; Коэффициент трансформации; Технический тип трансформатора; Схема соединения ТТ; Класс точности.

Все операции над таблицей производятся при помощи панели навигатора (Рисунок 36).

Возможен вывод на принтер данных кнопкой Принтер.

Фазы трансформаторов

Чтобы создать, удалить или редактировать фазы трансформаторов тока, необходимо в главном меню выбрать Объект->Фазы трансформаторов.

Рисунок 20

В модуле «Фазы трансформаторов» указываются возможные фазы для трансформаторов.

При помощи панели навигатора выполнять все необходимые действия над данными.

Все операции над таблицей производятся при помощи панели навигатора (Рисунок 36).

Возможен вывод на принтер данных кнопкой Принтер.

Редактирование параметров

Редактирование параметров необходимо для того что-бы снимать с аппаратуры необходимые данные.

Вызвать редактирование параметров можно выбрав закладку Редактирование->Общие в главном окне.

В окне редактирования возможны следующие операции:

               а) создавать и редактировать точки учета;

               б) привязывать точки учета к подстанциям (КП);

               в) утанавливать точку опроса для подстанции (КП);

               г) выбирать команды для обработки данных (профиль);

               д) утанавливать параметры, которые необходимо сохранять в базу данных.

После внесения всей необходимой информации, надо нажать кнопку Сохранить.

Редактирование трансформаторов

Вызвать Редактирование трансформаторов можно выбрав закладку Редактирование->Трансформаторы в главном окне.

В окне редактирования возможны следующие операции:

               а) изменять состояние трансформаторного тока;

               б) изменять состояние трансформаторного напряжения.

При добавлении состояния трансформаторного тока на точку учета надо нажать кнопку Добавить в окошке Изменение состояния трансформаторного тока.

При добавлении состояния трансформаторного напряжения на точку учета надо нажать кнопку Добавить в окошке Изменение состояния трансформаторного напряжения.

Все параметры вносятся на основе данных предоставленных заказчиком.

После внесения всей необходимой информации, надо нажать кнопку Сохранить.

Редактирование устройств

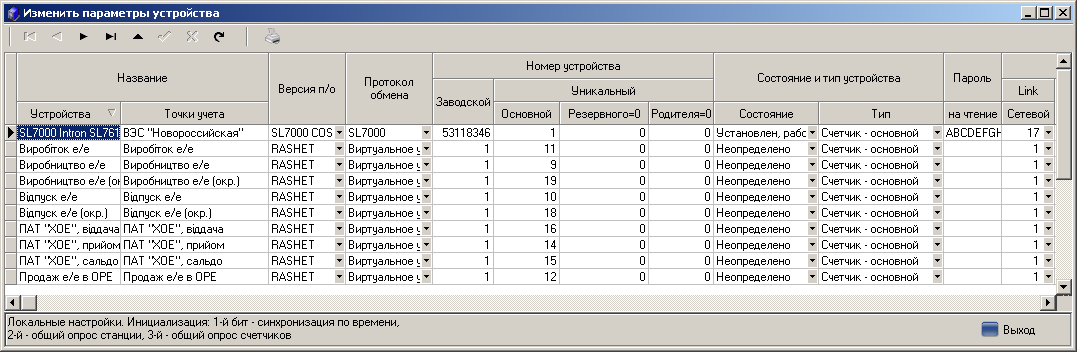

Нажав кнопку Редактировать устройство закладки Устройства, вызывается данное окно (Рисунок 21):

Рисунок 21

Редактирование устройств необходимо для возможности добавить новые или редактировать имеющиеся устройства.

       Вызвать редактирование параметров можно выбрав закладку Редактирование->Устройства.

В окне редактирования возможны следующие операции:

               а) создавать и редактировать устройства;

               б) устанавливать параметры снимаемые устройством.

При редактировании состояния устройства надо нажать кнопку Редактировать устройство, где можно редактировать версию программного обеспечения (ПО), коэффициенты, типы, собственный номер и заводской устройства, место установки, состояние, время установки и поверки.

Чтобы установить считываемые параметры с устройства, необходимо поставить галочки напротив названий параметров.

После внесения Вами всей необходимой информации, надо нажать кнопку Сохранить.

Все операции над таблицей производятся при помощи панели навигатора.

Редактировать версию ПО устройства

При помощи модуля «Редактировать версию ПО устройства» возможно добавлять параметры, которые будут поддерживаться данной версией программного обеспечения.

Выбрать для редактирования версию программного обеспечения.
