Отменить режим On-Line – команда для отмены режима On-Line.

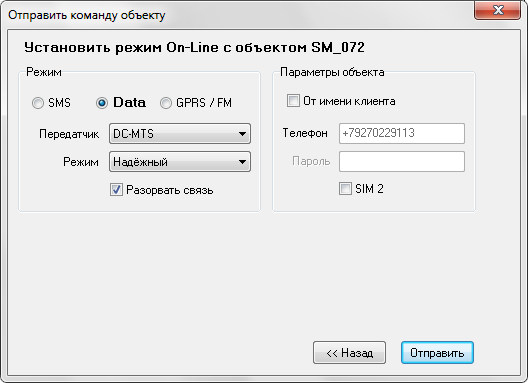

Для отмены режима On-line DATA необходимо нажать кнопку «Отключить» в списке объектов или отправить команду «Отменить режим On-line», выбрав приемопередатчик и режим (надёжный или быстрый), в котором было установлено соединение.	Для отмены режима On-line GPRS необходимо отправить команду в GPRS режиме. В этом случае соединение может разорваться после получения сервером3-5  позиций, отправленных на ДЦ.

Получить видеокадр

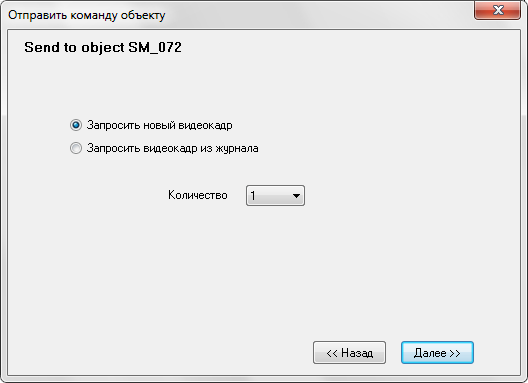

«Запросить новый видеокадр» - по этой команде терминал делает новые снимки  и отправляет  их на ДЦ.

«Запросить видеокадр из журнала»  - прислать последние фото, хранящиеся в памяти терминала.

Параметр «Количество» доступен для обоих запросов.

Для запроса фотоснимков следует использовать отправлять команду  SMS с ответом по GPRS или GPRS запрос.

Создать виртуальный канал связи устанавливается со специализированным оборудованием, подключённым к COM-порту терминала.

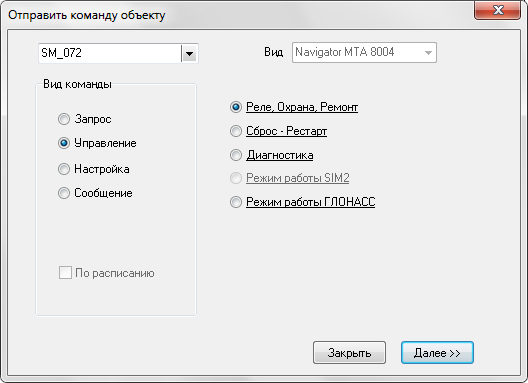

Группа «Управление»

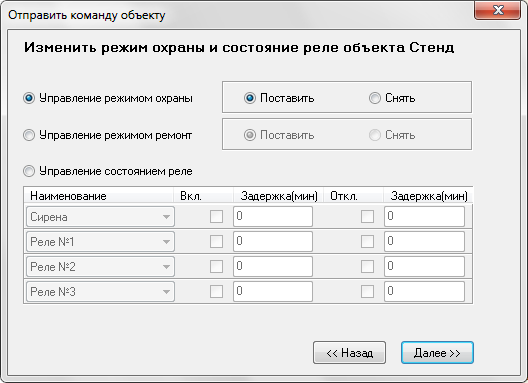

Управление реле и режимом охраны – команда, позволяющая управлять состоянием реле с диспетчерского пункта (замкнуть, разомкнуть).

  Управление режимом охраны – опция позволяет снять с охраны или поставить под охрану устройство.

Для того, чтобы включить какое-либо управляющее устройство (реле), необходимо поставить галочку в поле Включить напротив соответствующего реле. Доступно управление восемью реле, а также выходом «Сирена». Для отключения реле необходимо убрать галочку из поля Включить и поставить галочку в поле Отключить.

Важно!!!

Не указывать ОДНОВРЕМЕННО одно и то же реле при отправке пакета. Не задавать сразу два состояния реле (Вкл+Откл).

Изменить состояние реле можно также с помощью Окна состояния объекта. Необходимо изменить состояние (поставить галочку) на любое из выходов Реле. Сразу же после этого появится окно с установленным состоянием.

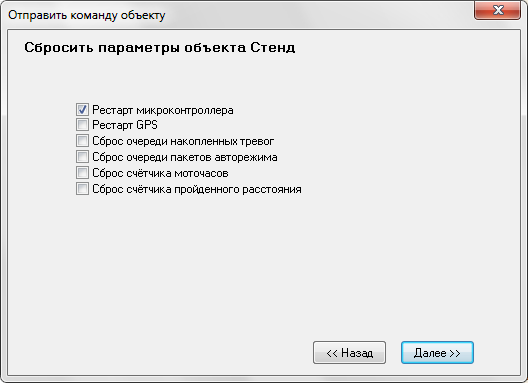

Сброс - рестарт – обнуление счётчиков и перезагрузка терминала.

В терминалах 8004, 8005, 8006 можно сбрасывать раздельно следующие параметры:
	Рестарт микроконтроллера – общий  сброс терминала, включая GPS-приемник. Рестарт GPS – рестарт только GPS-приемника терминала. Сброс очереди накопленных тревог – сбросить очередь отправки sms-сообщений. Сброс очереди пакетов авторежима – сбросить очередь отправки пакетов авторежима (если терминал уже настроен для работы по GPRS, то GPRS-пакетов). Сброс счетчика моточасов – обнулить счетчик моточасов. Сброс счетчика пройденного расстояния – обнулить счетчик пробега терминала.
Все эти же параметры, кроме Пробега, можно сбрасывать и в более ранних моделях УТП(8000, 8003).

Диагностика

По команде-запросу «Диагностика» приходят данные о версии прошивки терминала. Проверка работоспособности и посылка диагностического сообщения, чтобы различать вид оборудования и не отправлять новые настройки УТП со старой прошивкой.

Управление режимом ГЛОНАСС

Команда изменения режима работы Глонасс приемника в оборудовании УТП-М.

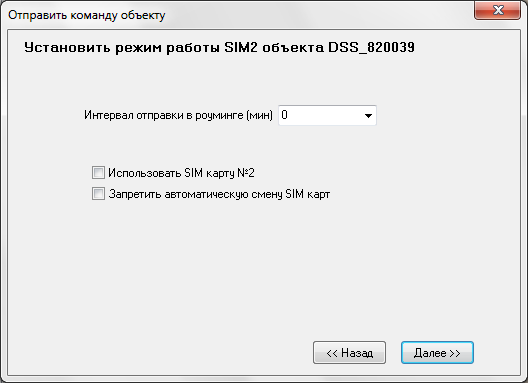

Режим работы SIM2

Устанавливает режим работы оборудования УТП-М-01-3.400 с двумя симкартами.

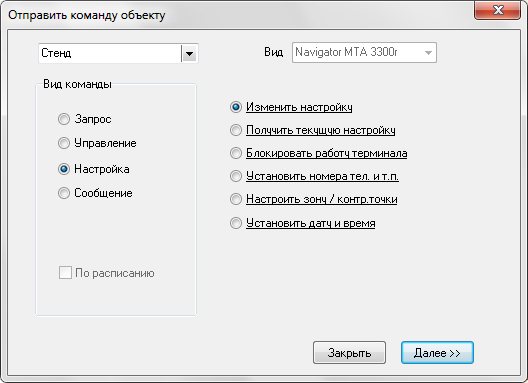

Группа «Настройка»

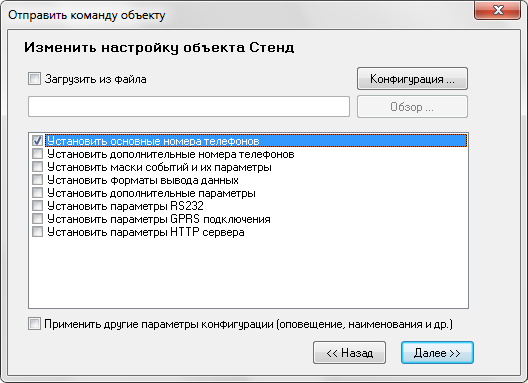

Изменить настройку – данная команда позволяет установку новой настройки из файла с конфигурацией. Необходимо отправить настройку из конфигурационного файла,  в следующем окне следует установить «Загрузить из файла»,  и выбрать через «Обзор…» необходимый файл с конфигурацией. По кнопке «Конфигурация» можно вызвать программу «Конфигурация объекта», которая позволяет просмотреть/изменить настройки. Если в были внесены изменения – то появится отметка Изменен и галочки напротив группы параметров, которые были изменены.

При выполнении команд терминалом он пришлет ответы: «Установлены маски и параметры событий» и «Установлены форматы вывода данных по событиям» и т. д. (смотреть в Журнале событий объекта).



При активации опции «Применить другие параметры конфигурации», на сервере будут сохраняться параметры  Оповещения, Наименования датчиков, Сирена и др. которые заданы в конфигурационном файле.

Возможна также и загрузка mcfg-файла.

Создание новой конфигурации возможно, если параметр  «Загрузить из файла» не установлен. По нажатию кнопки «Конфигурация» будут отображены текущие настройки объекта. По закрытию окна «Конфигурация  объекта» внесенные изменения будут отмечены «галочками».

Получить текущую настройку – команда получения текущей настройки терминала. Не всегда удается отправить эти  команды в одном сообщении, поэтому лучше отправлять их по отдельности.  При выполнении терминалом команд он пришлет ответы: «Получены маски и параметры событий», «Получены форматы вывода данных по событиям», «Получены дополнительные параметры».

Просмотреть полученные параметры можно,  открыв после получения последнего пакета настроек, программу Конфигурация объекта.

Блокировать работу терминала – перевод терминала в / из состояния, когда он  не посылает сообщений, даже при возникновении тревожных ситуаций.

Если заблокировать работу терминала «в авто режиме», то не будут приходить данные от терминала, настроенные в профиле этого объекта, как данные в режиме Авто.

Если заблокировать работу терминала «в тревожном режиме», то терминал не будет присылать данные, настроенные в профиле этого объекта как данные в режиме Тревога, т. е. sms-сообщения.

       Для восстановления предыдущего режима работы блоку необходимо отправить конфигурационный файл с прежними настройками заново.

Установить номера телефонов и т. п. – настройка терминала на работу с диспетчерским пунктом. Желательно избегать отправки настроек данной командой! Данные, отправленные таким образом, передаются корректно, терминал их примет, однако в программе «Конфигурация», и в базе данных не сохранятся отправленные вами настройки.

Основные телефоны (SMS Phones, DATA Phones, Voice Phones) отправляются одним пакетом.

  SMS Phones:

SMS центр – номер SMS-центра оператора сотовой связи, sim-карта которого установлена в терминале. Обязателен при отправке!!!

По тревоге – номер телефона приемопередатчика, на который должны приходить тревожные sms-сообщения от объекта.

По запросу – номер телефона приемопередатчика, на который должен присылать ответ терминал при отправке на него команды посредством sms-сообщений.

В авто режиме – номер телефона приемопередатчика, на который будут приходить sms-сообщения в режиме авто (т. е. по накоплению).

User – номер телефона, с которого можно отправлять текстовые команды.

Дублирующий – номер телефона приемопередатчика, на который будут приходить данные, если другие передатчики выключены или в неисправном состоянии.

DATA Phones:

Основной – номер телефона приемопередатчика, на который будут отвечать терминальные устройства при отправке команды в режиме DATA.

Загрузка ПО – для загрузки программы терминала по GSM – каналу.

Дублирующий – используется для увеличения количества приемопередатчиков, с которыми терминал будет работать в режиме DATA.

Voice Phone

Voice – номер телефона, на который терминал может «позвонить» (при условии, что подключено соответствующее голосовое устройство).

Additional Phones

Additional Phones - дополнительные номера телефонов используются для увеличения числа приемопередатчиков, с которых могут отправляться команды на терминал по SMS и в DATA-режиме, а также в режиме голосового соединения.

Контроль вызовов SMS, DATA, Voice – терминал будет отвечать только на те телефоны, которые прописаны соответственно в SMS Phones, DATA Phones, Voice Phones, а также в Additional Phones.

GPRS connection

Host – точка входа в соответствии с тем оператором, sim-карта которого установлена в терминале (например для MTS: internet. mts. ru)

Пользователь – имя пользователя в соответствии с тем оператором, sim-карта которого установлена в терминале (например для MTS: mts)

Пароль - пароль в соответствии с тем оператором, sim-карта которого установлена в терминале (например для MTS: mts)

IP адрес - IP адрес сервера, на который терминал будет отправлять данные в режиме GPRS.

IP порт – IP порт сервера, который открыт для приема данных по GPRS.

GPRS URL

URL HTTP запроса – по этой строке терминал идентифицирует принадлежность полученных данных.

Огранич. вход. данных – некоторые операторы сотовой связи предоставляют нетарифицируемый порог передачи входящих данных по GPRS. Следовательно, можно установить максимальный размер пакета GPRS-данных с учетом нетарифицируемого объема для уменьшения расходов на сотовую связь.
