Огранич. исход. данных – некоторые операторы сотовой связи предоставляют нетарифицируемый порог передачи исходящих данных по GPRS. Следовательно, можно установить максимальный размер пакета GPRS-данных с учетом нетарифицируемого объема для уменьшения расходов на сотовую связь.

Настроить зону/контрольные точки

  Отправить текущую зону/контрольные точки -  данной командой можно отослать текущий маршрут на объект. Предварительно необходимо создать зону или контрольные точки и установить контроль маршрута объектом.

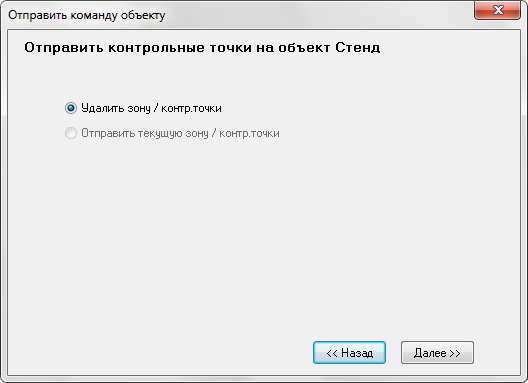

  Удалить зону/контрольные точки - после отправки команды нужно снять галочку  «Контроль Маршрута» в окне Информация объекта (удаляет значок ).

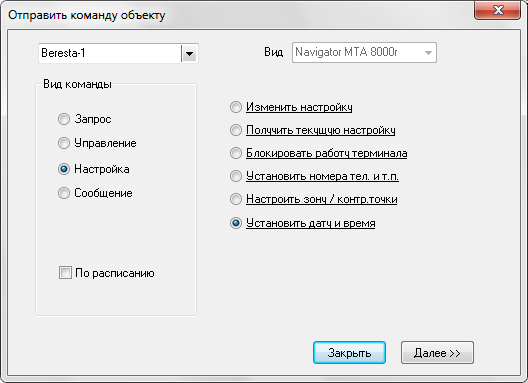

Установить дату и время – используется для терминалов, установленных на стационарных объектах.

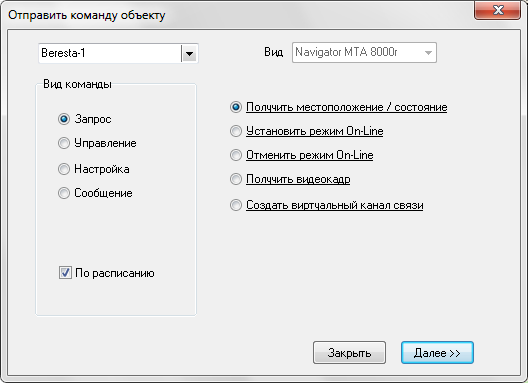

Опция «По расписанию». При нажатии на эту кнопку появляется дополнительная панель, на которой можно задать расписание, по которому выполнять данную команду в цикле. По расписанию можно установить любую команду, которая должна выполняться в определенное время, с определенным интервалом (при неоднократном выполнении).

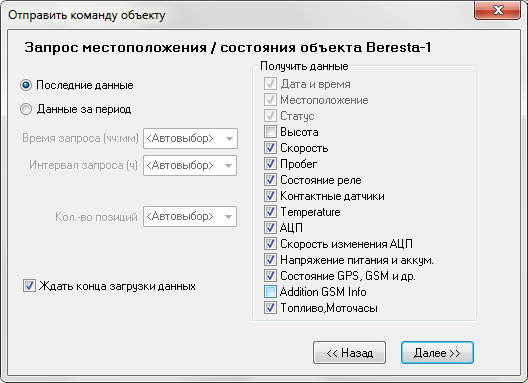

Последние данные – будет приходить только текущая информация от объекта.

Данные за период – данные за какой-либо промежуток времени, предшествующий дате запроса, но не более 48 часов.

Время запроса – время, в которое будет выполняться команда (например, в 9:00), если она должна выполняться неоднократно (ВЫБИРАЕТСЯ ВРУЧНУЮ). Если стоит «Автовыбор», то запрос будет выполняться в то время, которое указано в поле «Начать с» (см. след. рис.)

Интервал запроса – промежуток времени, за который необходимо получить информацию (например, за последние 48 часов). Если стоит «Автовыбор», то запрос будет выполняться за весь промежуток времени, прошедший с момента последнего запроса.

Кол-во позиций – количество позиций, которое будет получено в результате запроса. Если стоит «Автовыбор», будут получены все позиции.

В поле Получить данные можно выбрать те параметры, которые желаете видеть в результате запроса в окне «Состояние объекта».

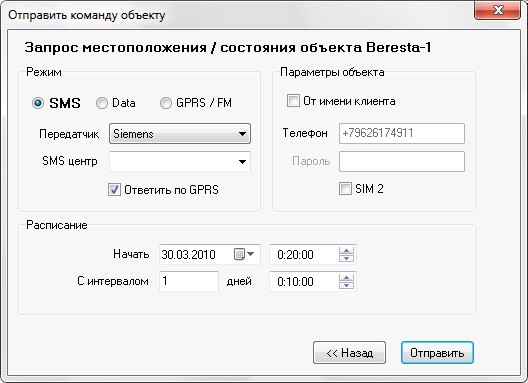

Здесь необходимо выбрать режим, в котором будет осуществляться передача данных по заданию (SMS, DATA, GPRS/FM, SMS с ответом по GPRS), приемопередатчик, с которого будет осуществляться запрос.

Задаются 2 параметра:

Начать - базовое время и дату, с которого начать отправку команды по заданию,

С интервалом отправки - если интервал равен 0, то команда будет отправлена 1 раз в указанное время. Если интервал больше 0 то команда будет отправляться периодически с указанным интервалом. Интервал менее минуты блокируется системой и исправляется на 1 минуту, так как это может привести к заполнению очереди отправки или быстрому расходу средств с вашего счёта (особенно в случае SMS режима). После отправки данного сообщения оно помещается в список заданий, просмотреть который или скорректировать можно при помощи окна «Назначенные задания».

Группа «Сообщение»

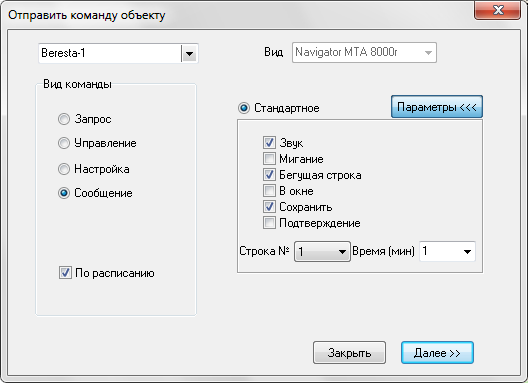

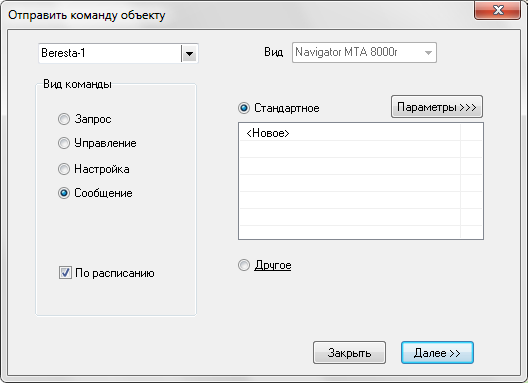

По команде «Сообщение» возможна отправка сообщения на терминал, оборудованный блоком БГСИ с жидкокристаллическим экраном.



Создание отчетов мониторинга.

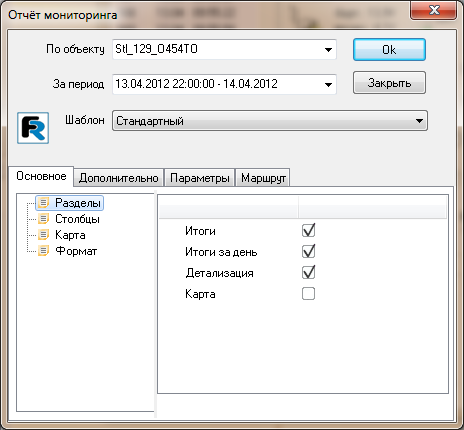

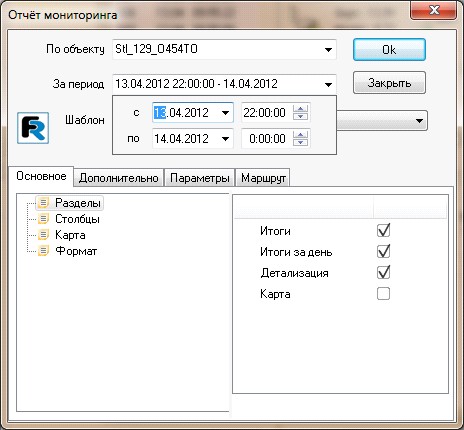

Окно создания отчетов вызывается по нажатию кнопки на панели инструментов и представлено на рисунке.

В поле По объекту указываем названия объекта. По умолчанию заносятся выделенные в окне Объекты и, если их несколько,  записываются через запятую. Далее в окне задается период времени, который будет в отчете.

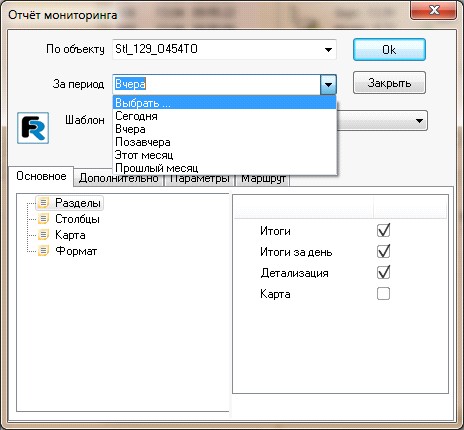

За период – доступны варианты:

Сегодня, Вчера, Позавчера, Этот месяц, Прошлый месяц, Этот квартал,  Прошлый квартал, Этот год, Прошлый год.

Также доступен произвольный период. Для этого следует указать режим  «Выбрать..»

В списке Шаблон есть предустановленные формы отчетов: Стандартный, Зоны, Маршрутный лист, Путевой лист, Состояния и др. … Все шаблоны, кроме Стандартного, предполагают решение специализированных задач и разработаны специально под конкретного клиента.

Для Стандартного шаблона в  нижней панели окна программы можно установить/изменить опции, которые будут отражены в отчете.

Вкладка Основное

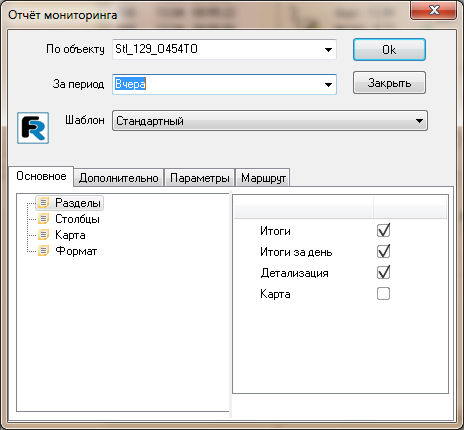

Группа опций Разделы  устанавливает отображение элементов в отчете:

Итоги – добавляет в отчет итоги за весь период отчета.

Итоги за день – добавляет итоговую информацию по дням.

Детализация – при включенной опции в отчет добавляется таблица с данными,  отмеченными на вкладке Столбцы.

Карта – включает карту в отчет мониторинга.

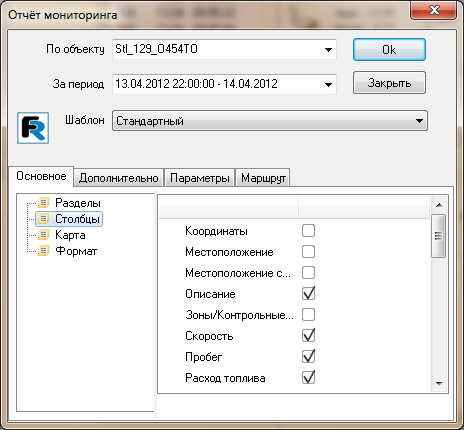

Группа опций Столбцы задает колонки таблицы «Стандартного» отчета:

Параметры «Моточасы» и «Расход топлива» могут быть выведены в отдельные столбцы по каждому из счетчиков, если выставлены галки «1», «2» или «3».  Итоговые данные (например, сумма параметров моточасы 1 и мототочасы 2) могут быть выведены в отдельный столбец, если поставлена галочка «Моточасы». Аналогично и для «Расхода топлива».

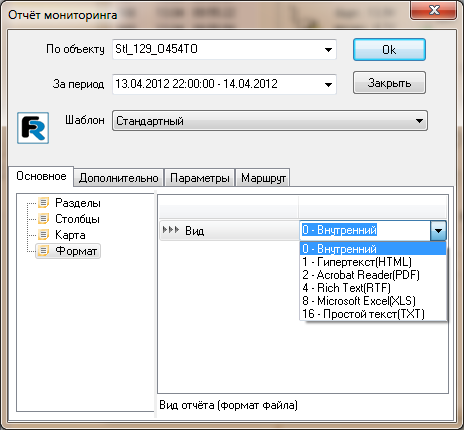

Группа опций Формат представлены 7 форматов отчетов.

Внутренний – создает отчет в формате Fast Report (готовая к печати форма листа с настраиваемым форматом данных для отчета).

HTML, PDF, RTF, XLS, TXT – импортированные из Fast Report форматы отчетов.

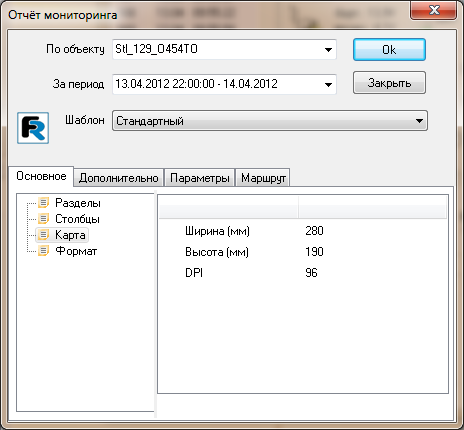

Группа опций Карта. Для большинства шаблонов, кроме стандартного, эта опция не работает.

Вкладка Дополнительно имеет опции по дополнительным опциям стандартного отчета.

Режим редактирования шаблона – включает возможность редактирования шаблона стандартного отчета(Только внутренний формат).

Фоновый режим – отключает возможность настройки параметров и выбора маршрута.

Сохранить в файл – сохраняет отчет в папку для хранения отчетов.

Папка для хранения полученных отчетов – каталог по умолчанию находится в корневой папке программы Навигатор-С 2010.

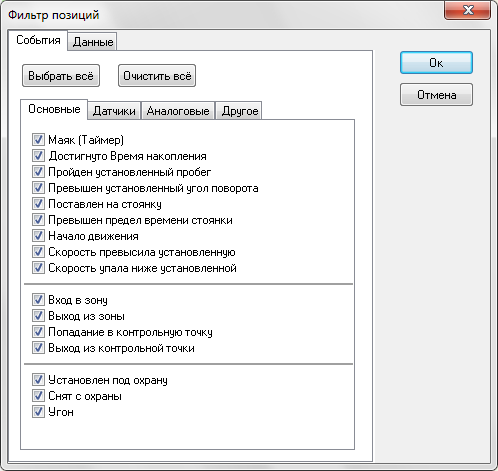

Кнопка Фильтр задает те события и данные, которые будут отображены в отчете.

Вкладка Параметры устанавливает настройки  формирования отчетных данных следующих столбцов(Если не редактировать эти столбцы, до все настройки будут браться из конфигурации объекта по которому строится отчет ):

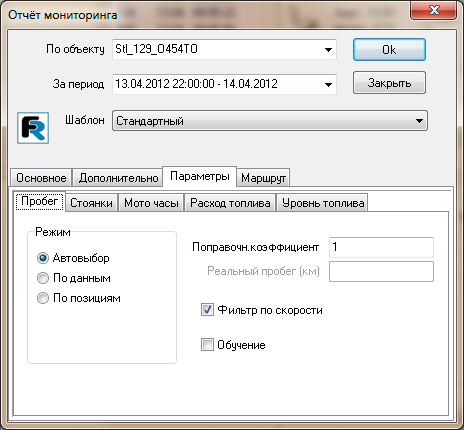

Пробег

Есть три режима создания отчета:

Автовыбор – рекомендуемый режим создания отчетов,

По данным – реализует алгоритм создания отчета по пришедшим с терминала данным,

По позициям – реализует внутренний алгоритм обработки по позициям объекта.

       Поправочный коэффициент – коэффициент высчитывается  на основе данных поля Реальный пробег, ввод которого возможен при включении режима Обучение.

Фильтр по скорости – игнорирование  позиций с явно завышенной скоростью перемещения (фильтр выбросов).

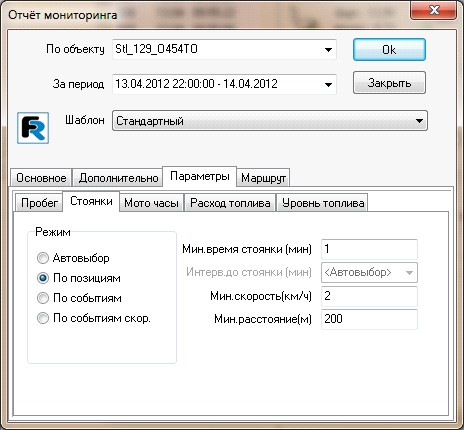

Стоянки

Доступно три режима создания отчета:

Автовыбор - рекомендуемый режим создания отчетов,

По позициям - реализует внутренний алгоритм обработки по движению объекта (расчет ведется сервером по точкам, которые отправил терминал). Необходимо настроить параметры:

Мин время стоянки - стоянки меньше этого времени учитываться не будут

Интервал до стоянки (мин) – параметр лучше оставить как «Автовыбор».  Добавляет ко времени начала стоянки указанное время.

Мин. Скорость – при скорости в точке меньше заданного параметра,  будет определяться стоянка

Мин. Расстояние – при перемещении точек в заданном радиусе будет определяться как стоянка.

По событиям - алгоритм создания отчета по пришедшим с терминала событиям «Начало стоянки» и «Начало Движения» (стоянка определяется  терминалом и добавляется в статусную информацию каждой позиции – значок «Р»),

По событиям скор. - реализует внутренний алгоритм обработки по скорости объекта. Вместо событий начало стоянки - начало движения используются события  скорость меньше порога - скорость превышает порог.

  Все настройки расчета МотоЧасов, Расхода топлива, Уровня топлива рекомендуется проводить из программы «Конфигурация объекта» (см. п.5.4.1). Здесь все данные продублированы, в дальнейшем будут  убраны все настройки в данном диалоговом окне.

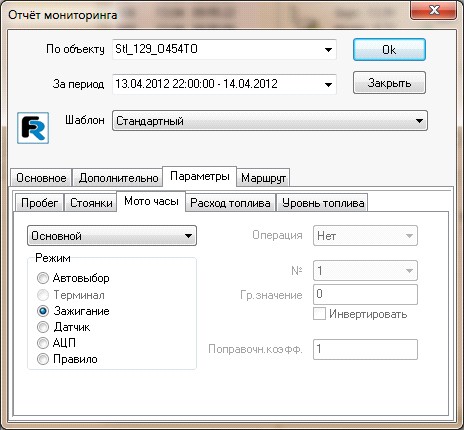

Мото часы – время работы двигателя или любого другого  исполнительного механизма.

В зависимости от схемы включения, следует выбрать Режим:
