продолжение таблицы 4

1	2	3	4	5	6	7	8
20	6	8.00 24.09	7,5	г. Бийск 2844 ж/д платф.	скальный	супесь	глинистые
насыпь	выемка	насыпь	насыпь
24060	9630	12140	15670
21	5	8.00 8.04	9,5	г. Алешино 4832 ПТ-13	глинистые	торф	супесь
насыпь	насыпь	насыпь	выемка
25610	33870	12350	13160
22	2	8.00 23.07	9	г. Яркое 7216 ПТ-13	суглинок	глинистые	скальный
насыпь	насыпь	выемка	насыпь
26410	16520	7240	12180
23	1	8.00 14.06	8	г. Терновск 5628 автопоезд	глинистые	песок	солонец
насыпь	насыпь	выемка	насыпь
16690	1365	10430	8930
24	3	8.00 13.03	7,5	г. Луганское 3628 ж/д платф.	супесь	суглинок	глинистые
насыпь	насыпь	выемка	насыпь
36780	15340	10060	16780
25	4	8.00 12.08	9	г. Вулкан 6836 автопоезд	глинистые	скальные	песок
насыпь	выемка	насыпь	насыпь
45160	8760	48250	21340
26	6	8.00 13.04	8	г. Модырь 4452 ж/д платф.	солонец	песок	супесь
насыпь	выемка	насыпь	выемка	насыпь
14360	10050	14360	10050	16110
27	5	8.00 20.09	10	г. Хромово 2836 ПТ-13	скальные	глинистые	суглинок
насыпь	насыпь	насыпь	выемка
29940	45810	8910	13310
28	2	8.00 25.06	9,5	г. Сомово 6404 ПТ-13	супесь	суглинок	скальный
насыпь	насыпь	выемка	насыпь
30500	17500	8500	13500

Продолжение прил. 6

окончание таблицы 4

1	2	3	4	5	6	7	8
29	1	8.00 22.03	8.5	г. Черемушки 3232 автопоезд	торф	глинистые	супесь
насыпь	насыпь	выемка	насыпь
17230	14180	11040	10050
30	3	8.00 16.04	8	г. Можайск 6424 ж/д платф	супесь	суглинок	песок
насыпь	насыпь	выемка	насыпь
36820	20310	11100	16940

Окончание прил. 6

таблица 5

№ Варианта	Данные для планирования эксплуатации техники
КТГ техники	Срок эксплуатации техники
Строите льная техника	Автомоби льнаяя техника	До1 года (%)	1 -3 года (%)	З-5 лет (%)	Более 5 лет (%)
1	0,86	0,83	15	60	15	10
2	0,85	0,84	5	' 65	15	15
3	0,84	0,85	20	55	20	5
4	0,83	0,86	0	75	15	10
5	0,82	0,82	8	60	20	12
6	0,81	0,8	7	45	20	28
7	0,8	0,83	6	55	10	29
8	0,79	0,84	5	60	25	10
9	0,78	0,85	4	70	11	15
10	0,77	0,86	15	60	15	10
11	0,86	0,82	5	65	15	15
12	0,85	0,8	20	55	20	5
13	0,84	0,83	0	75	10	15
14	0,83	0,84	8	60	22	10
15	0,82	0,85	7	45	28	20
16	0,81	0,86	6	55	10	29
17	0,8	0,82	5	60	20	15
18	0,79	0,8	4	70	10	16
19	0,78	0,83	15	60	15	10
20	0,77	0,84	5	65	10	20
21	0,86	0,85	20	55	10	15
22	0,85	0,86	0	75	15	10
23	0,84	0,82	8	60	20	12
24	0,83	0,8	7	45	20	28
25	0,82	0,83	6	55	19	20
26	0,81	0,84	5	60	10	15
27	0,8	0,85	4	70	16	10
28	0,79	0,86	0	75	15	10
29	0,78	0,82	8	60	20	12
30	0,77	0,8	8	60	17	15

ПРИЛОЖЕНИЕ 7

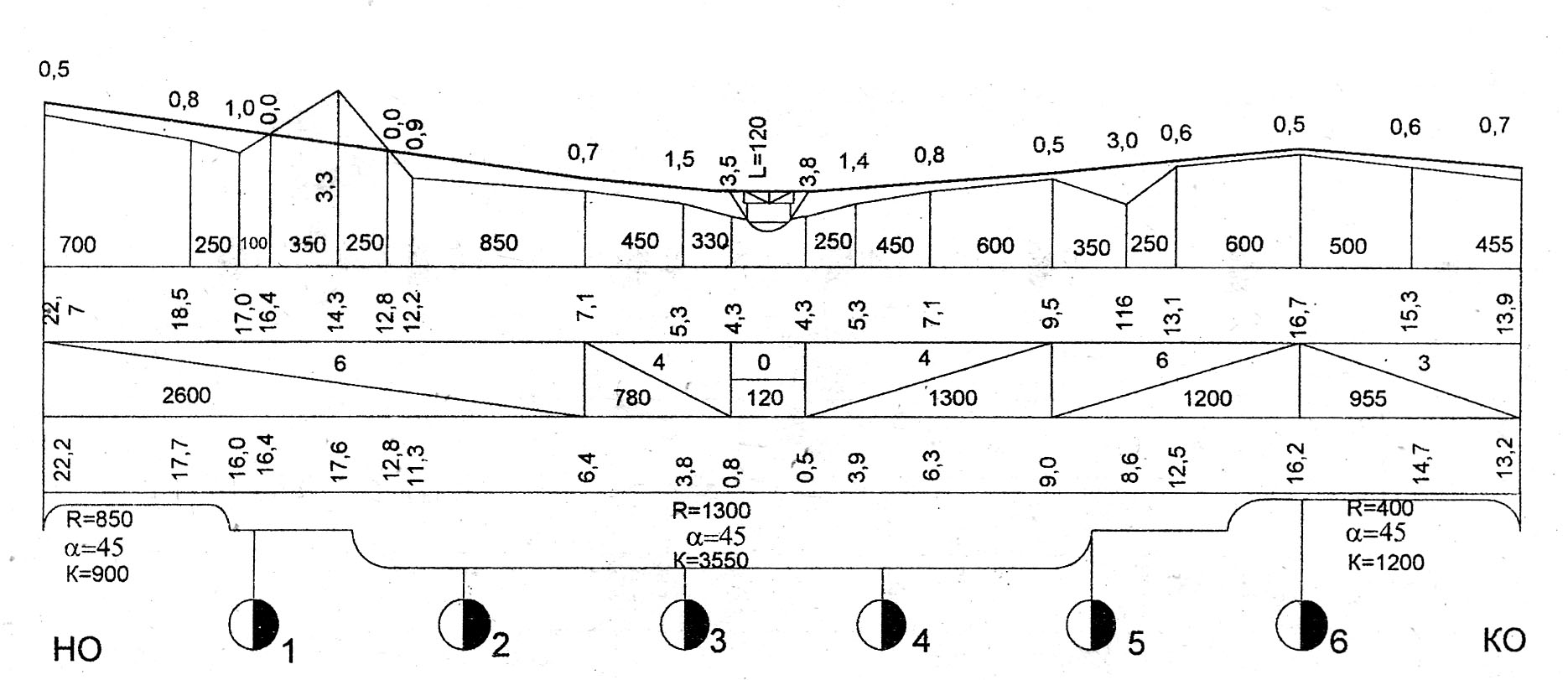

Продольный профиль обхода. Вариант №1. L=6340, I рук=20 о/оо

Продолжение прил. 7

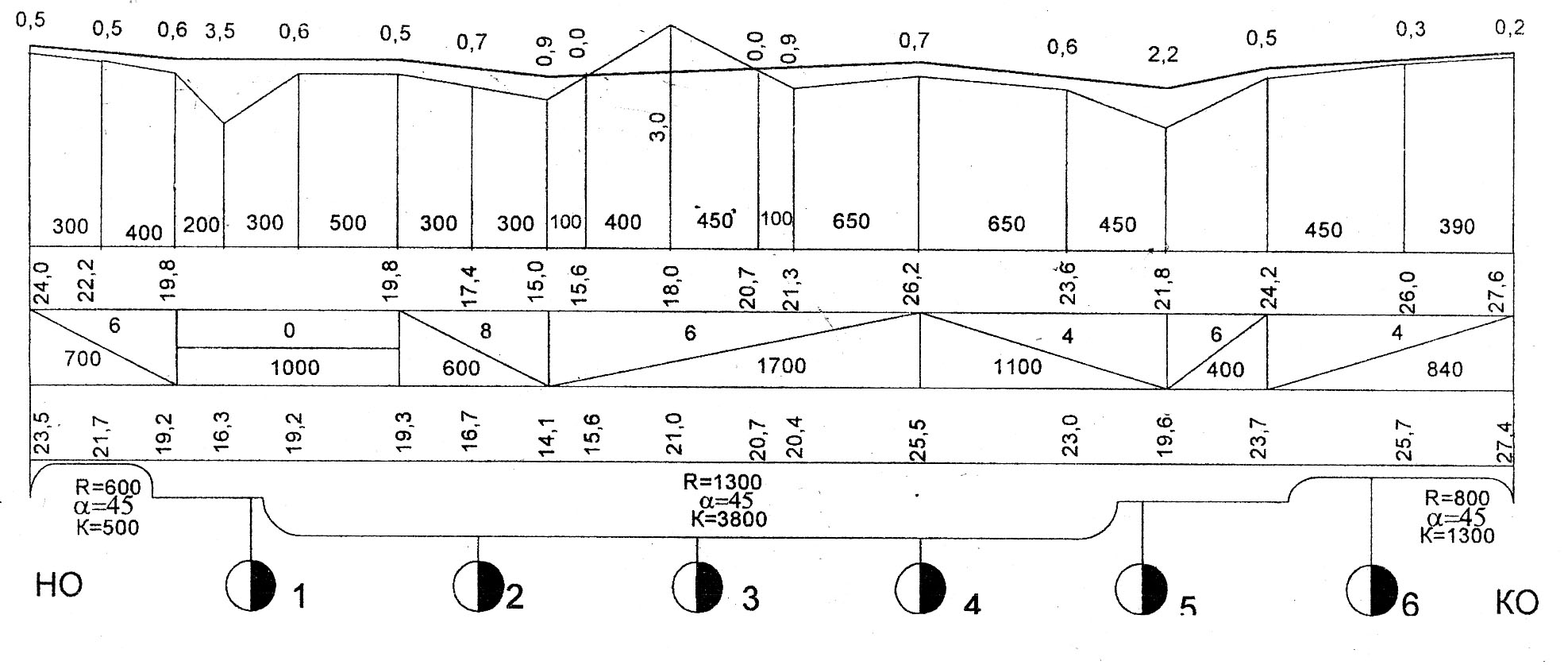

Продольный профиль обхода. Вариант №2. L=7225, I рук=20 о/оо

Продолжение прил. 7

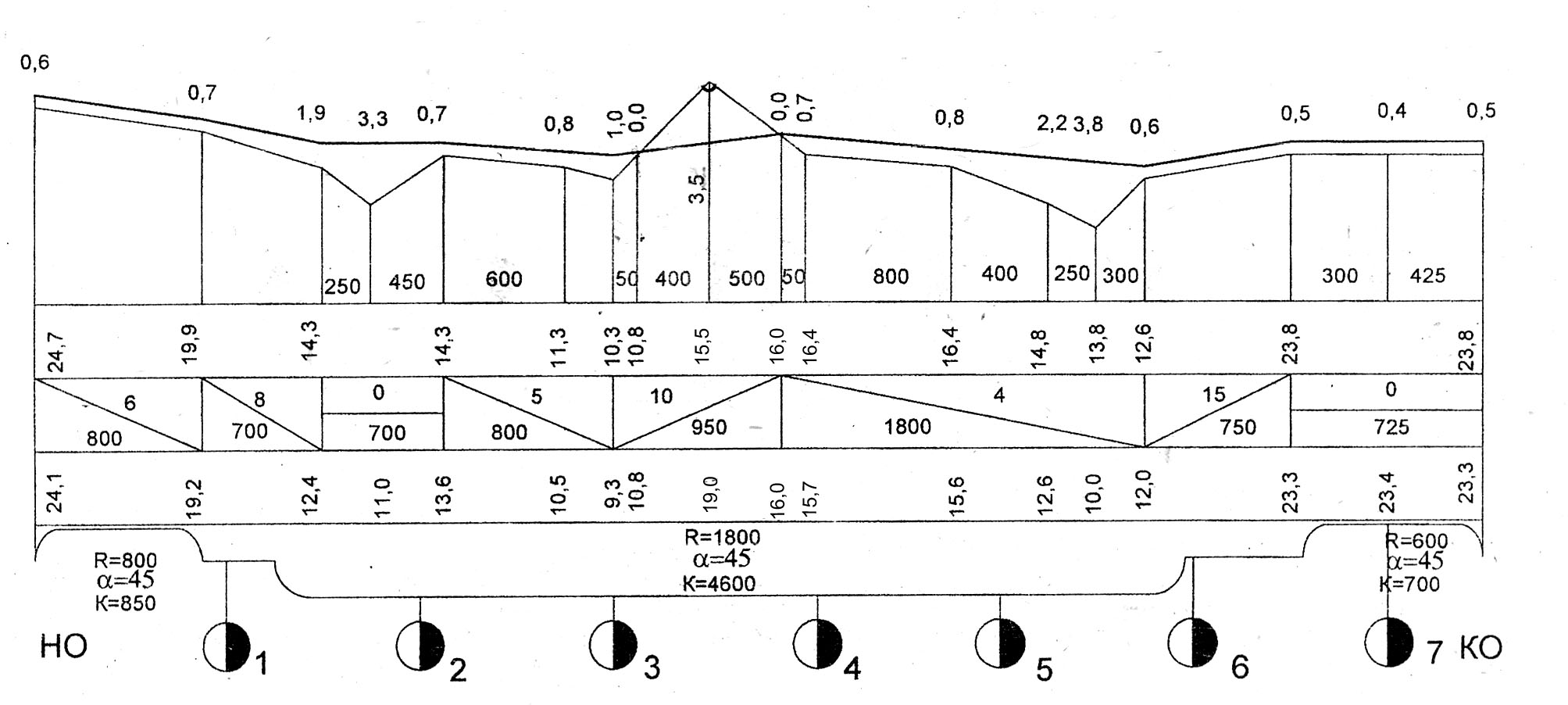

Продольный профиль обхода. Вариант №3. L=6970, I рук=20 о/оо

Продолжение прил. 7

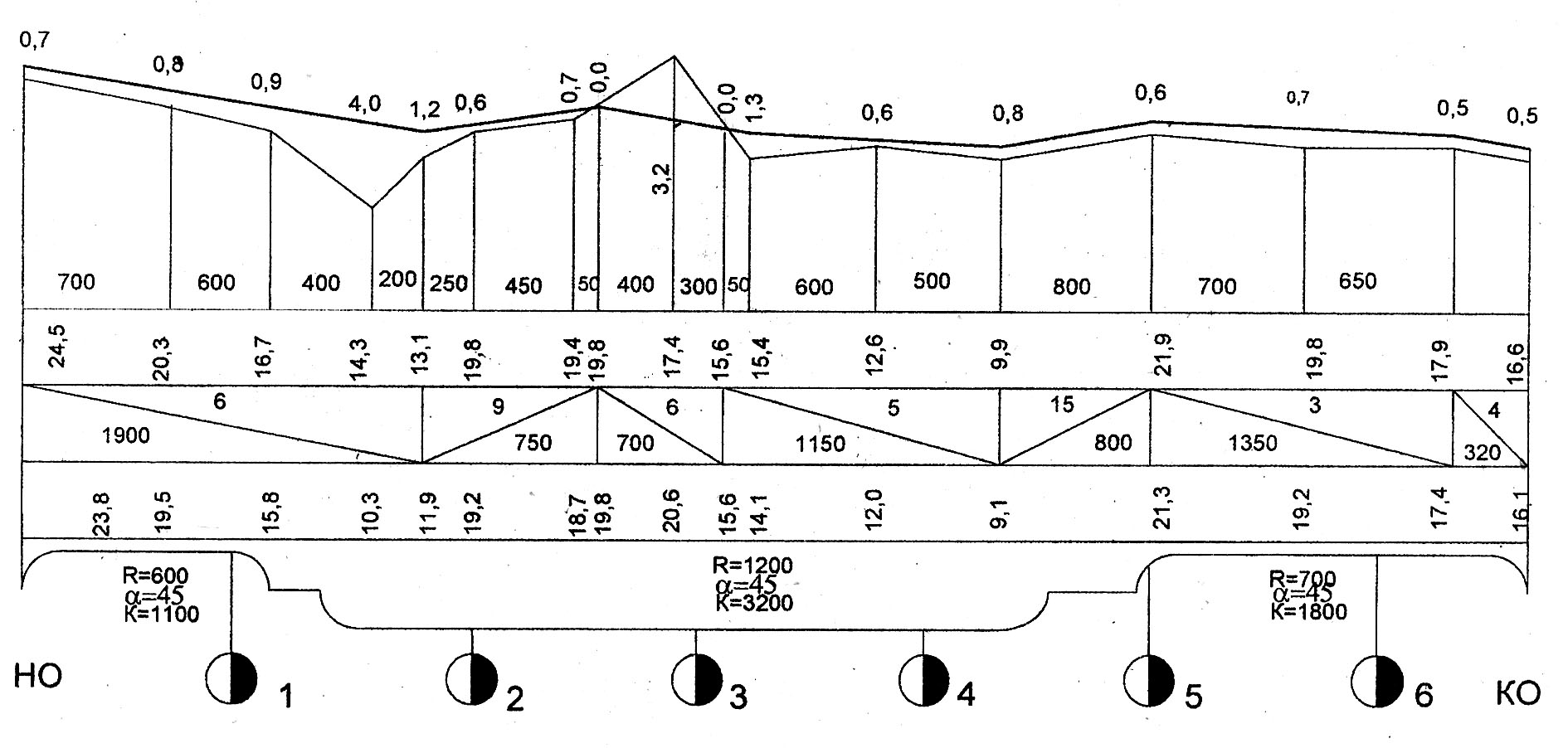

Продольный профиль обхода. Вариант №4. L=6590, I рук=20 о/оо

Продолжение прил. 7

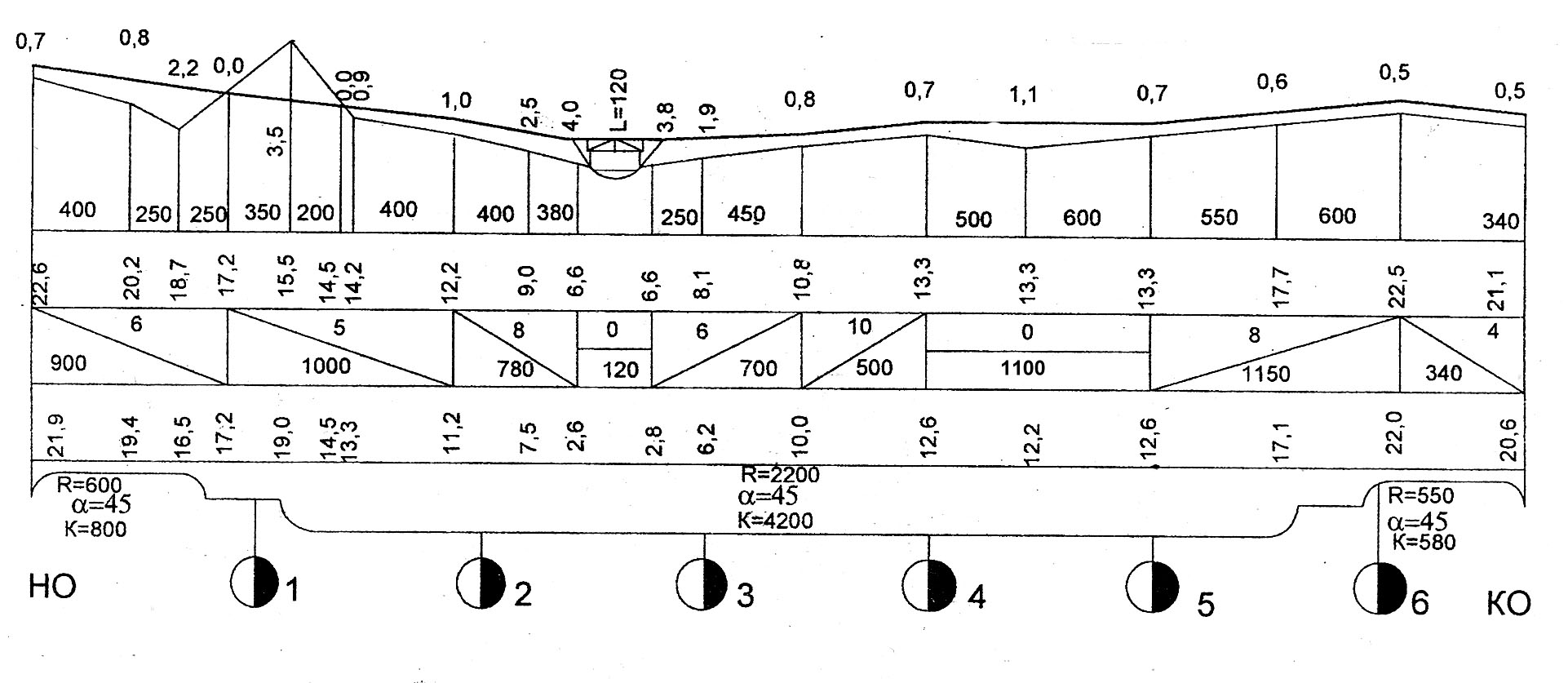

Продольный профиль обхода. Вариант №5. L=7350, I рук=20 о/оо

Продолжение прил. 7

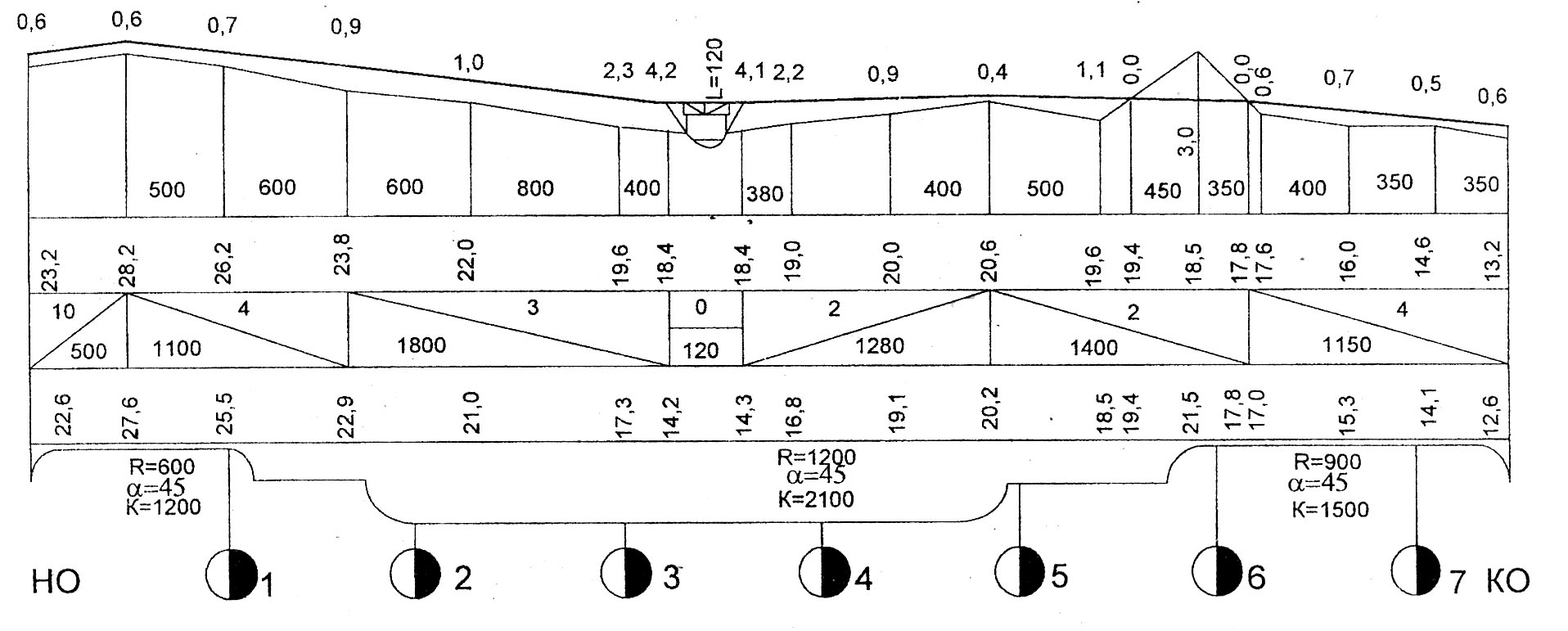

Продольный профиль обхода. Вариант №6. L=6955, I рук=20 о/оо

СПИСОК ЛИТЕРАТУРЫ

Справочник по поражающему действию ядерного оружия: В 2 ч. Ч. 2. - М.: Изд-во Мин. Обороны СССР, 1986. Восстановление железнодорожного пути и сооружений. - М.: Изд-во Транспорт, 1973. Руководство для железнодорожных войск (РЗП-63). - М.: Изд-во Мин. Обороны СССР, 1963. Марш частей железнодорожных войск: Учеб. пособие. - М.: Изд-во Мин. Обороны СССР, 1969. Руководство для железнодорожных войск (РТО-86). - М.: Изд-во Мин. Обороны СССР, 1988. Эксплуатация и ремонт техники железнодорожных войск. - М.: Изд-во Мин. Обороны СССР, 1987. Основы комплексной механизации и автоматиза­ции путевых и строительных работ. - М.: Изд-во Мин. Обороны СССР, 1982. Военная топография. - М.: Изд-во Мин. Обороны СССР, 1977. Тактика: В 2 кн. Кн. 2. - М.: Изд-во Мин. Обороны СССР, 1986. Карта офицера. - М.: Изд-во Мин. Обороны СССР, 1985. Устройство и применение техники железнодорожных войск. - М.: Изд-во Мин. Обороны СССР, 1992. Справочник офицера железнодорожных войск: В 3 ч. Ч 1. - М.: Изд-во Мин. Обороны СССР, 1974. Строительство железных дорог. Ч 2 – М.: военное издательство, 1994 г.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ……....................................................................................................3

ОБЩИЕ ПОЛОЖЕНИЯ........................................................................................3

ПОРЯДОК ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТА.........................................6

УЯСНЕНИЕ ЗАДАЧИ И ОЦЕНКА УСЛОВИЙ ПРОИЗВОДСТВА РАБОТ ПРИ СТРОИТЕЛЬСТВЕ ОБХОДА РАЗРУШЕННОГО ЖЕЛЕЗНОДОРОЖНОГО УЧАСТКА..............................................................6 ОЦЕНКА РАДИАЦИОННОЙ ОБСТАНОВКИ..................................................7 ОРГАНИЗАЦИЯ ПЕРЕДВИЖЕНИЯ ОЖДБМ В РАЙОН ВОССТАНОВИТЕЛЬНЫХ РАБОТ.................................................................11 ПРИНЯТИЕ РЕШЕНИЯ НА СООРУЖЕНИЕ ЗЕМЛЯНОГО

  ПОЛОТНА НА ОБХОДЕ...................................:.............................................17

ОРГАНИЗАЦИЯ РАБОТ ПО СООРУЖЕНИЮ ЗЕМЛЯНОГО
ПОЛОТНА НА ОБХОДЕ.................................................................................18 ОПРЕДЕЛЕНИЕ ПОТРЕБНОСТИ ГСМ ДЛЯ МАРША И ПРОИЗВОДСТВА РАБОТ ПО СООРУЖЕНИЮ ОБХОДА…………………………………………25 ОРГАНИЗАЦИЯ ТЕХНИЧЕСКОГО ОБЕСПЕЧЕНИЯ ВОССТАНОВИТЕЛЬНЫХ РАБОТ………………………………………………26 РАСПОЛОЖЕНИЕ ЧАСТИ НА МЕСТЕ И РАЗРАБОТКА ПЛАНОВ ОХРАНЫ И ОБОРОНЫ ПОДРАЗДЕЛЕНИЙ НА ОБЪЕКТЕ РАБОТ И В МЕСТЕ РАСПОЛОЖЕНИЯ ЧАСТИ НА ПЕРИОД ВОССТАНОВЛЕНИЯ..................32

ПРИЛОЖЕНИЕ 1................................................................................................34

ПРИЛОЖЕНИЕ 2................................................................................................36

ПРИЛОЖЕНИЕ 3................................................................................................38

ПРИЛОЖЕНИЕ 4 .................................................,.............................................43

ПРИЛОЖЕНИЕ 5................................................................................................44

ПРИЛОЖЕНИЕ 6................................................................................................45

ПРИЛОЖЕНИЕ 7................................................................................................51

СПИСОК ЛИТЕРАТУРЫ....................................................................................57
