Тестирование (вариант № 1-10). Оценка выставляется сразу после выполнения теста. Критерии оценки: каждый правильный один ответ оценивается -1 баллом.

Сумма баллов

оценка

9-10

Отлично

8-9

Хорошо

6-7

Удовлетворительно

1-5

неудовлетворительно


1.  Определите, какой вид опоры изображен  на схеме:

  а) шарнирно – неподвижная;

  б)  шарнирно - динамическая;

  в)  шарнирно -  мобильная;

  г)  шарнирно – подвижная.

2.  Определите  систему, изображенную на рисунке:

  а)  параллельные силы;

  б)  пара сил;

  в)  последовательные силы;

  г)  двойные силы.

3.  Укажите опору, изображенную на рисунке:



  а)  шарнирно – статическая;

  б)  шарнирно – неподвижная

  в)  жесткая заделка;

  г)  шарнирно - подвижная.

4.  Укажите, что можно отнести к постоянным нагрузкам:

  а)  ветровая нагрузка;

  б)  снеговая нагрузка;

  в)  сила тяжести кровли;

  г)  ударная нагрузка.

5. Продолжите предложение. Активные силы вызывают

  перемещение тела, а реактивные силы…

  а)  состояние покоя;

  б)  стремятся ускорить перемещение тела;

  в)  препятствуют этому перемещению;

  г)  вращение вокруг своей оси.

6.  Укажите  название силы,  приложенной  в точке:

НЕ нашли? Не то? Что вы ищете?

  а)  распределенная;

  б)  сосредоточенная;

  в)  интенсивная;

  г)  собранная.

7.  Выберите вариант правильного прочтения формулы  закона Гука:

  а)



  б)  Fупр = - kx;

  в)  M1 + M2 = 0

  г)

8.  Выберете вариант правильного прочтения формулы  закона Гука при сдвиге:

  а)  Q = C ∙F;

  б)    = G ∙y;

  в)  F = a ∙m.

  г)  М = F∙j

9. Выберете вариант правильного прочтения формулы  условия прочности при растяжении и сжатии:

  а)

  б);

  в) ;

  г) ;

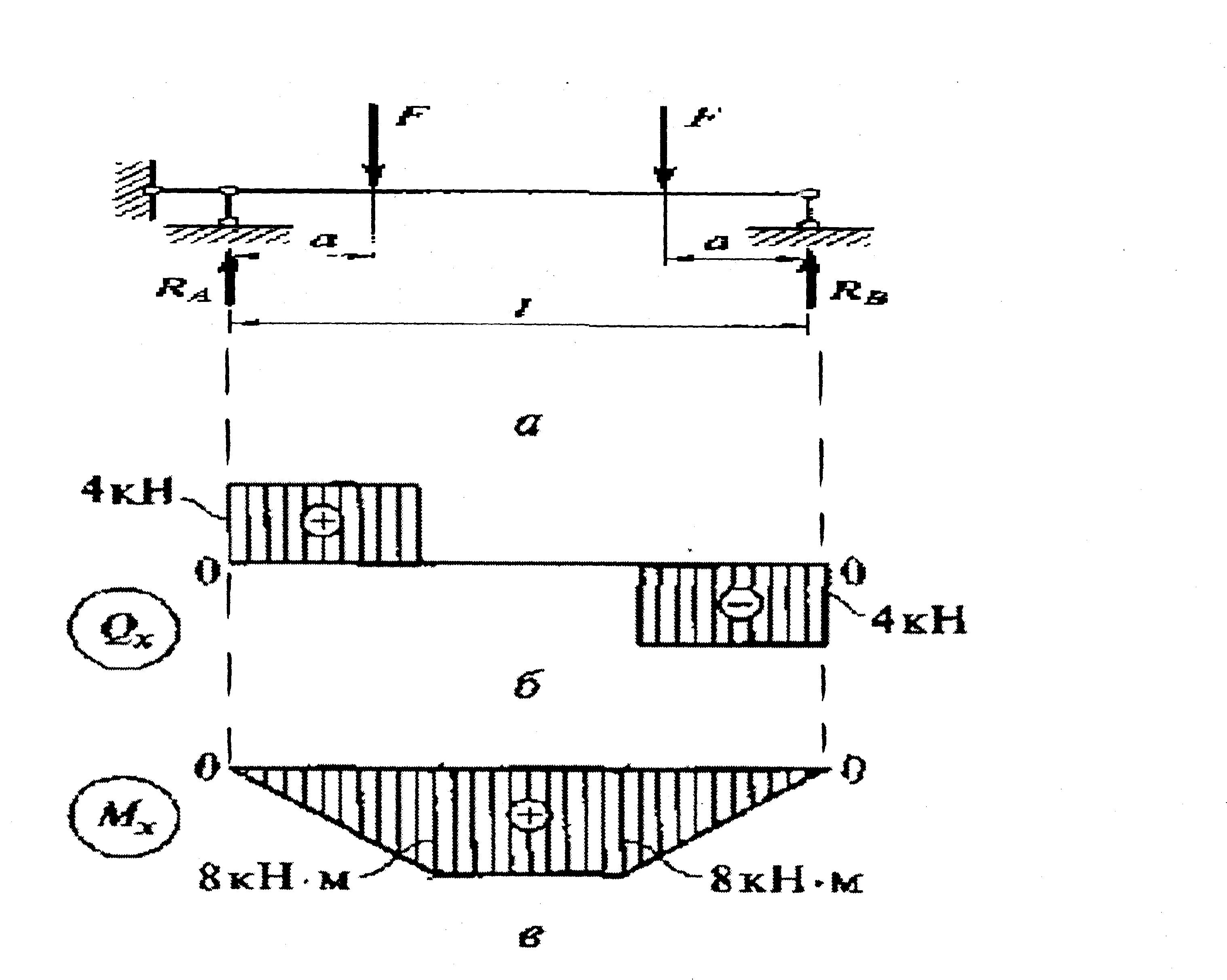

10.  Назовите, какой вид изгиба здесь изображен на рисунке?

Письменный опрос :

  Достроить эпюры  поперечной силы - Q  и изгибающего момента  - М  для  заданных схем при изгибе балки:

Заданная  схема № 1

  Ответ:

Заданная  схема № 2

  Ответ

  Заданная  схема № 3

  Ответ

Заданная  схема № 4

  Ответ

Заданная  схема № 5

  Ответ

Заданная  схема № 6

  Ответ

Оценивают  правильность выполнения письменного задания сами студенты, которые обмениваются своими ответами и  также проверяют правильность ответов.

Критерии оценки письменного задания:

-  «отлично»- все правильные ответы;

-  «хорошо»-  1 неправильный ответ;

-  «удовлетворительно»  -  2 - 3  неправильных ответа;

-  «неудовлетворительно» -  4 - 6  неправильных ответа.

2. 4  Выполнение практического задания

Преподаватель:

  Открываем технологическую карту по выполнению практической  работы, где расписан алгоритм решения задачи по заданной теме. Давайте вместе решим  задачу №1.

Для решения задачи к доске вызывается студент, остальные работают в рабочей тетради.

Технологическая карта  № 1

Наименование практической работы: - Построение эпюр поперечных сил и изгибающих моментов.

Цели  практического занятия:

- Сформировать практические  навыки  построения эпюр поперечных сил - Q и изгибающих моментов –M и  выявить уровень владения практическими умениями и навыками при решении задач при  поперечном изгибе балки.

Оборудование:  ТК, рабочее место студента, чертежные принадлежности, рабочая тетрадь, конспект по предмету.

Отчетный материал:

- выполнить практическую работу на  основании примера;

-ответить на контрольные задания.

Краткие теоретические сведения

Эпюры поперечных сил и изгибающих моментов можно строить двумя способами.

Первый способ заключается в том, что сначала составляют аналитические выражения поперечных сил и изгибающих мо­ментов для каждого участка как функций текущей координаты z поперечного сечения:

  Q =( z),  Ми=2(z)

Затем по полученным уравнениям строят эпюры.

Второй способ заключается в построении эпюр по характер­ным точкам и значениям поперечных сил и изгибающих моментов на границах участков. Применяя этот способ, в большинстве случаев можно обойтись без составления уравнений поперечных сил и изгибающих моментов.

При построении эпюр следует руководствоваться приведен­ными ниже правилами (слайды 5 и 6):

-  пользуясь принципом смягченных граничных условий, будем полагать, что в сечении, где приложена сосредоточенная сила, значение поперечной силы меняется скачкообразно, причем скачок равен модулю этой силы.

  - эпюру моментов строят на сжатом волокне, т. е. положительные моменты (и положительные поперечные силы) откладывают вверх от оси, а отрицательные — вниз.

  - правило знаков для  Ми называют «правилом дождя», имея в виду, что в случае выпуклости вниз образуется воронка, в которой задерживается дождевая вода (знак положительный),  и наоборот - если под  действием нагрузок балка выгибается дугой вверх, вода на ней не задерживается  (знак изгибающих моментов отрицательный).

  Пример решения задачи №1

  (решить задачу коллективно, слайд7)

  Порядок выполнения практической работы (слайд 4):

Составить уравнение равновесия; Найти реакции опор; Сделать проверку  правильности определения реакций опор; Построить эпюру – Q;  Построить эпюру – М; Определить опасное сечение  балки по эпюре изгибающих моментов –М; Проверить условие прочности балки; Подобрать  сечение балки стальной двутавровой  в соответствии с ГОСТ.

Дано:  Для двухопорной балки построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать сечение стального двутавра, приняв [ди]=160 МПа.

F1=24 кН;  F2=36 кН;  m1=18 кНм;  m2=24 кНм;  L1=2,0 м;  L2=3,0 м;  L3=3,0 м.

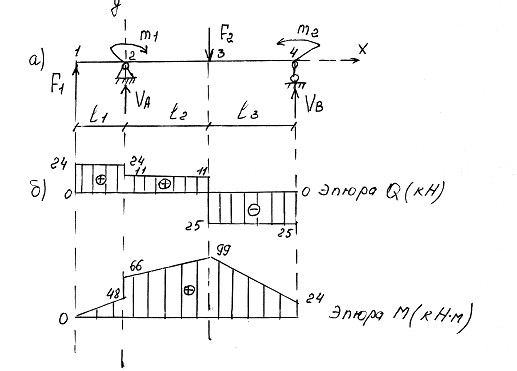

  Рисунок 1-  Построение эпюры  Q  и M.

Решение:

Составляем уравнения равновесия плоской системы произвольно расположенных  сил, из которых  определяем опорные реакции балки:

∑МА(FR)= F1 ∙ 2,0 + m1 +F2∙3,0 – m2-Vв∙6,0 =0 ,  (1)

  ∑ Мв(FR)= F1∙8,0+m1+VА∙6,0- F2∙3,0-m2=0,  (2)

Из уравнения (2) находим Va:

  VА = (-F1∙8,0- m1+F2∙3,0+ m2) /6,0=(-192-18+108+24) /6,0= - 13кН,
Из уравнения (1) находим Vв:

Vв= (F1∙2,0+ m1+ F2 ∙3,0- m2) /6,0=(48+18+108-24) /6,0=150/6=25кН,

Проверяем правильность опорных реакций, составляя сумму проекций всех сил на ось Y:
  ∑FRУ= F1 + VА - F2+ Vв=24-13-36+25=49-49=0,
т. е. реакции определены верно.
