Определяем значение поперечной силы - Q в характерных сечениях балки, которая  обозначена цифрами 1,2,3,4 (рисунок-2а).

  Q 1= Q 2лев=F1=24 кН,
  Q 2прав= Q 3лев = F1+ VА =24-13=11 кН,

  Q 3прав= Q 4= F1 + VА -  F2= - Vв= - 25 кН.

По найденным значениям строим эпюру поперечных сил - Q  (рисунок-1б).


Аналогично определяем значения изгибающего момента - М в характерных сечениях  балки:

М1=0;

М2лев= F1∙2,0 = 48 кНм,
М2прав=м2лев+ m1 =48+18=66 кНм,

М3= F1 ∙5,0+ m1+ VА ∙3,0=120+18-39=99 кНм,

М4= m2=24 кНм.

По найденным значениям строим эпюру изгибающих моментов - М (рисунок-. 1в).

По эпюре изгибающих моментов определяем положение опасного сечения балки (сечение, в котором изгибающий момент имеет наибольшее по абсолютной величине значение).  В нашем случае - это сечение 3, где

  Мз=Мmах=99 кНм.

Из условия прочности  балки на изгиб:

  д= М mах <[ди],

  Wх

         Wх = М mах=  99∙106Н∙мм =  0,619∙ 106 мм 3  ,

  [ди]  160  Н/мм2

  В соответствии с  ГОСТ 8239-89 ,

(приложение №1, принимаем сечение из стального двутавра  №  33  Wх  =  597 см3 )          д= М mах =99∙106 Н∙мм =165,8 МПа,

  Wх  597∙103Нм3

  д= д mах -[ди] =  165,8 -160  ∙100= 3.6% <5%,

НЕ нашли? Не то? Что вы ищете?

  [ди]  160

что находится в разрешенных пределах (менее 5%).

Ответ: сечение балки - двутавр  № 33.

Приложение :

Балки двутавровые (по гост 8239-89)

Обозначения:  - h - высота балки; b - ширина балки; d - толщина стенки;

t - средняя толщина полки; А - площадь сечения; I - момент инерции;

W - момент сопротивления; i - радиус инерции; S - статический момент полусечения.



Размеры, мм

А,

Ix,

Wх,

ix,

Sx,

Iу,

Wу,

iу,

см2

см4

см3

см

см3

см4

см3

см

профиля

h

b

d

t

10

100

55

4,5

7,2

12,0

198

39,7

4,06

23,0

17,9

6,49

1,22

12

120

64

4,8

7,3

14,7

350

58,4

4,88

33,7

27,9

8,72

1,38

14

140

73

4,9

7,5

17,4

572

81,7

5,73

46,8

41,9

11,5

1,55

16

160

81

5,0

7,8

20,2

873

109

6,57

62,3

58,6

14,5

1,70

18

180

90

5,1

8,1

23,4

1290

143

7,42

81,4

82,6

18,4

1,88

20

200

100

5,2

8,4

26,8

1840

184

8,28

104

115

23,1

2,07

22


220

110

5,4

8,7

30,6

2550

232

9,13

131

157

28,6

2,27

24

240

115

5,6

9,5

34,8

3460

289

9,97

163

198

34,5

2,37

27

270

125

6,0

9,8

40,2

5010

371

11,2

210

260

41,5

2,54

30

300

135

6,5

10,2

46,5

7080

472

12,3

268

337

49,9

2,69

33

330

140

7,0

11,2

53,8

9840

597

13,5

339

419

59,9

2,79

36

360

145

7,5

12,3

61,9

13380

743

14,7

423

516

71,1

2,89

40

400

155

8,3

13,0

72,6

19062

953

16,2

545

667

86,1

3,03

45

450

160

9,0

14,2

84,7

27696

1231

18,1

708

808

101

3,09

50

500

170

10

15,2

100

39727

1589

19,9

919

1043

123

3,23

55

550

180

11

16,5

118

55962

2035

21,8

1181

1356

151

3,39

60

600

190

12

17,8

138

76806

2560

23,6

1491

1725

182

3,54



Приложение 5

  Отчет о выполнении практической работы  №1

Бригада №___

Студент(ка)  421 группы _______________

  Ф. И. О.

Задача№ 2

(решить задачу самостоятельно слайд 8)

Ход решения:

1. Составить уравнение равновесия;

2. Найти реакции опор;

3. Сделать проверку  правильности определения реакций опор;

4. Построить эпюру – Q;

5. Построить эпюру – М;

6. Определить опасное сечение  балки по эпюре изгибающих моментов –М;

7. Проверить условие прочности балки;

8. Подобрать  сечение балки стальной двутавровой  в соответствии с ГОСТ.

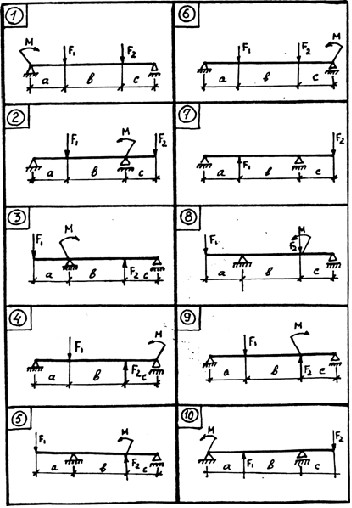

Дано: Для двухопорной балки построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать сечение стального двутавра, приняв [ди]=160 МПа.

  F1,=20 кН;  F2 = 30кН;  М=10кН∙м;  а = 4м;  b = 4м;  с = 2м;

Ответ:  VА =  кН;  Vв=  кН,  эпюры Ми;  Q построены,

  сечение балки - двутавр  № ____(слайд 9).

Оценка за практическую работу:___

Приложение  6

Бригада №___

Студент(ка)  421 группы _______________

  (Ф. И. О.)

  Контрольные задания:

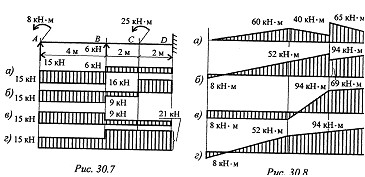

  По рисунку -1 выбрать эпюру изгибающего момента для изображенной на рисунке -2 балки.  Представить  ответ  в виде  а; б; в; г.


1

а

2

б

3

в

4

г



  Рисунок-1  Рисунок – 2

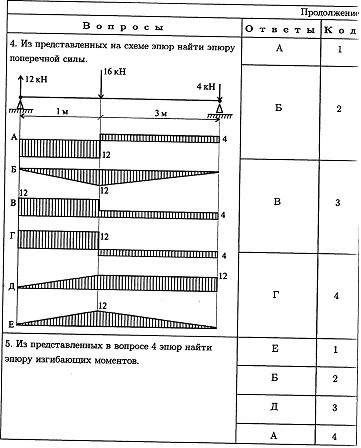

Из представленных на схеме эпюр найти эпюру поперечной силы.

  Представить  ответ  в виде  А; Б; В; Г.



1

А

2

Б

3

В

4

Г



Из представленных на схеме  4 эпюр найти эпюру изгибающих моментов.  Представить  ответ  в виде  Е; Б; Д; А.



1

Е

2

Б

3

Д

4

А



  Оценка за практическую работу:___

Домашнее задание  (слайд13)

[О-1]  , «Техническая механика для строительных специальностей»,

страницы 293-303.

Решить задачу:  Сборник задач по технической механике – Москва: Издательский центр «Академия», 2015. Стр. 96-97, схема №7.

Дополнительная литература:

[Д-2]  . Техническая механика. Сборник тестовых заданий.- М: Форум – ИНФРА - М, 2015.

Интернет-ресурсы

Основы технической механики, http://www. ostemex. ru/index. php? do=feedback
