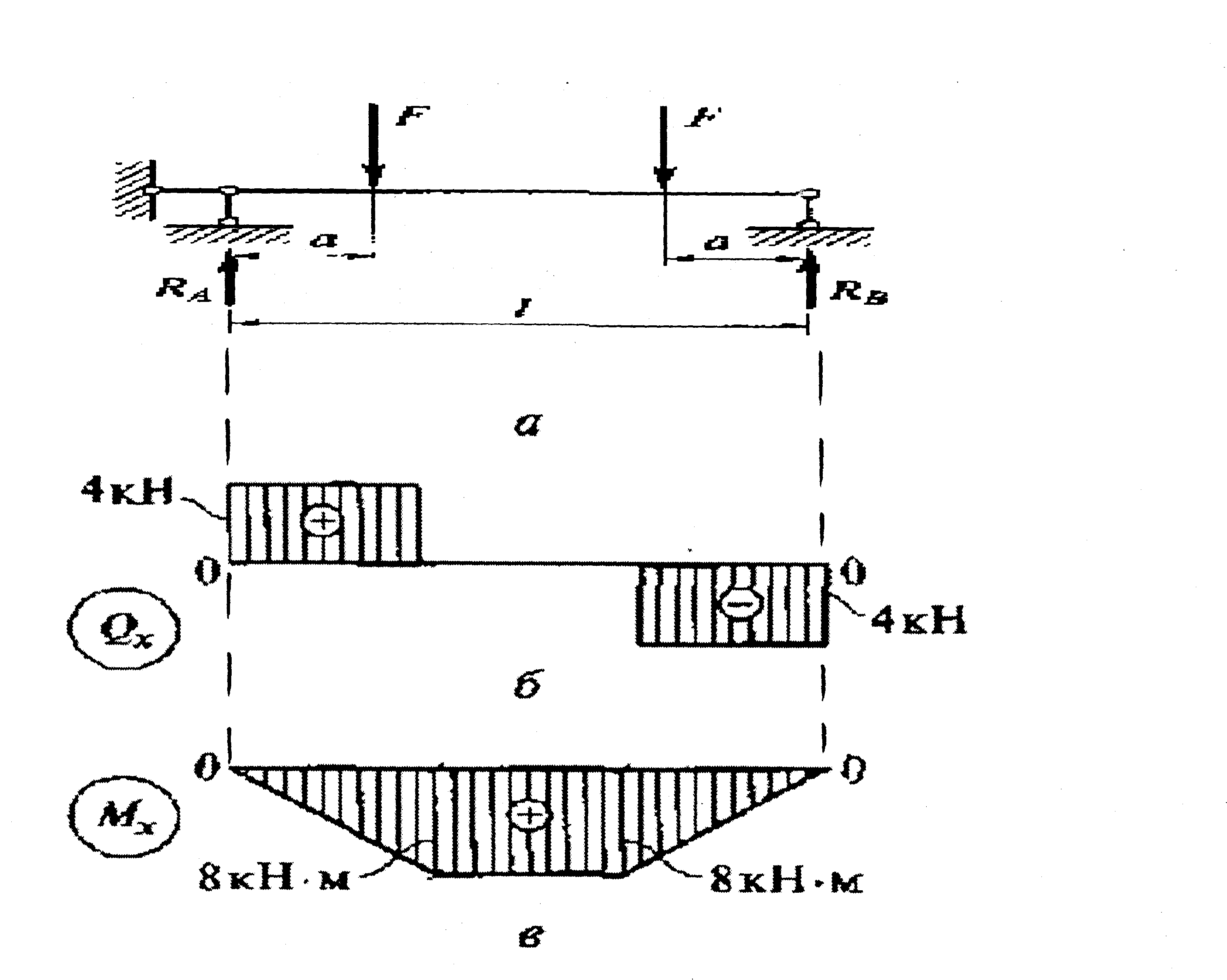

10. Назовите, какой вид изгиба здесь изображен на рисунке?
3.3 Письменный опрос (построение эпюр).
Достроить эпюры поперечной силы - Q и изгибающего момента - М для заданных схем при поперечном изгибе балки:
Заданная схема № 1
Ответ:
Заданная схема № 2
Ответ
Заданная схема № 3
Ответ
Заданная схема № 4
Ответ
Заданная схема № 5
Ответ
Заданная схема № 6
Ответ
Выполнение практической работы ( 40-45 мин.)
«Построение эпюр поперечных сил и изгибающих моментов»
Порядок выполнения практической работы
1. Составить уравнение равновесия;
2. Найти реакции опор;
3. Сделать проверку правильности определения реакций опор;
4. Построить эпюру – Q;
5. Построить эпюру – М;
6. Определить опасное сечение балки по эпюре изгибающих моментов –М;
7. Проверить условие прочности балки;
8. Подобрать сечение балки стальной двутавровой в соответствии с ГОСТ.
Обобщение и систематизация знаний, умений, навыков (5-10 мин.)Для закрепления знаний студентам предлагается решить контрольные задания(Слайд 27).
Контрольные задания:
По рисунку -1 выбрать эпюру изгибающего момента для изображенной
на рисунке -2 балки. Представить ответ в виде а; б; в; г.
1 | а |
2 | б |
3 | в |
4 | г |
Рисунок-1 Рисунок – 2

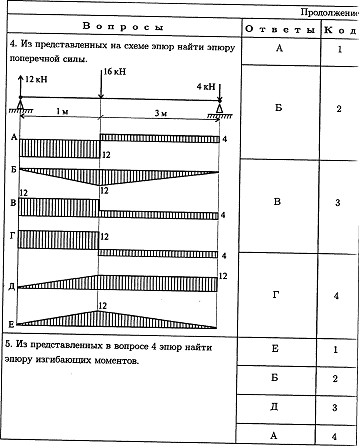

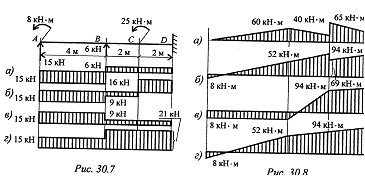

Из представленных на схеме эпюр найти эпюру поперечной силы.
Представить ответ в виде А; Б; В; Г.
1 | А |
2 | Б |
3 | В |
4 | Г |
Из представленных на схеме 4 эпюр найти эпюру изгибающих моментов.
Представить ответ в виде Е; Б; Д; А.
1 | Е |
2 | Б |
3 | Д |
4 | А |
6. Рефлексия. Выставление оценок. Подведение итогов занятия (2-5 мин.)
7. Домашнее задание (1-2 мин.)
[О-1] , «Техническая механика для строительных специальностей»,
страницы 293-303.
Решить задачу: Сборник задач по технической механике – Москва: Издательский центр «Академия», 2015. Стр. 96-97, схема №7.
Дополнительная литература:
[Д-2] . Техническая механика. Сборник тестовых заданий.- М: Форум – ИНФРА - М, 2015.
Интернет-ресурсы
Основы технической механики, http://www. ostemex. ru/index. php? do=feedback
Преподаватель: /Г. В. Сульетова/
Список литературы
Техническая механика для строительных специальностей – Москва: Издательский центр «Академия», 2015. Сборник задач по технической механике – Москва: Издательский центр «Академия», 2015.3. . Техническая механика: Курс лекций с вариантами практических и тестовых заданий. –М: Форум: ИНФРА-М, 2015.
Дополнительная литература
4. . Техническая механика. Сборник тестовых заданий.- М: Форум – ИНФРА - М, 2015.
Интернет-ресурсы
Основы технической механики, http://www. ostemex. ru/index. php? do=feedback
5 >1>@C4>20=85, CG51=K5 AB5=4K, M;5:B@>==K5 ?;0:0BK, =03;O4=K5 ?>A>18O 4;O >1@07>20B5;L=KE CG51=KE 702545=89" > h t t p : / / p r o e k t - s e r v i c e . c o m / d e t a l i _ m a s h i n . _ t e h n i c h e s k a y a _ m e h a n i #G51=>5 >1>@C4>20=85, CG51=K5 AB5=4K, M;5:B@>==K5 ?;0:0BK, =03;O4=K5 ?>A>18O 4;O >1@07>20B5;L=KE CG51=KE 702545=89
http://www. teoretmeh. ru/ Электронный учебный курс для студентов очной и заочной форм обучения http://www. ph4s. ru/book_teormex. html Книги по теоретической механике http://www. studfiles. ru/dir/cat40/subj1306/file13432/view137045.html Учебное пособие по сопротивлению материалов http://www. mathematic. /Classical-mechanics. htm Теоретическая механика, сопротивление материалов. Решение задач A>18O 8 ?@575=B0F88 ?> B5>@5B8G5A:>9 h t t p : / / w w w . l a b s t e n d . r u / s i t e / i n d e x / u c h _ t e c h / i n d e x _ f u l l . p h p ? m o d e = f u l l & i d = 3 7 9 & i d _ c a t = 1 5 4 4 #G51=K5 =03;O4=K5 ?>A>18O 8 ?@575=B0F88 ?> B5>@5B8G5A:>9 h t t p : / / w w w . s p b d k . r u / c a t a l o g / s c i e n c e / s e c t i o n - 1 9 1 / !0=:B- 5B5@1C@3A:89 4> ttp://shop. ecnmx. ru/books/a-14372.html Учебник Теоретическая механика и сопротивление материалов.Приложение 1
Оценочная ведомость бригады №____
№ п/п | Фамилия, имя, отчество студента | 1. Контроль исходного уровня знаний и умений | 2. Контроль за выполнением задачи | 3. Ответы на задания в конце урока | Общая оценка за урок |
Устный опрос | Тесты | Письменный опрос | |||
1 | |||||
2 | |||||
3 | |||||
4 | |||||
Итого: | |||||
Оценка работы всей бригады: |
Бригадир: ______________
/подпись/ Ф. И. О
Тесты:
Тестирование (вариант № 1-10). Оценка выставляется сразу после выполнения теста. Критерии оценки: каждый правильный один ответ оценивается -1 баллом,
Сумма баллов | оценка |
9-10 | Отлично |
8-9 | Хорошо |
6-7 | Удовлетворительно |
1-5 | неудовлетворительно |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
г | б | б | в | в | б | г | б | в | Деформация чистого изгиба |
Письменный опрос
Оценивают правильность выполнения письменного задания сами студенты, которые обмениваются своими ответами и также проверяют правильность ответов.
|
