Начало работы с ARCGIS. ARCMAP (стр. 5 )

Преобразуйте растр согласно выбранного способа трансформации. Меню Пространственная привязка > Трансформировать. Размер ячейки не менять

Заполните окно сохранения результатов трансформации. После трансформации удалите растр 1.tif из таблицы содержания и добавьте растр Rectify1.tif. После трансформации карта будет иметь вид: Для удаления черного фона трансформированного растра используем инструмент "Копировать растр" с указанием цвета фона = 0.

3. Выполните привязку растра 2.tif по указанным ниже регистрационным точкам

Добавьте в проект растр 2.tif. Вся процедура привязки изображения выполняется как указано выше. Не забудьте в панели Пространственная привязка указать растр, для которого будет выполняться привязка – 2.tif! Для отображения растра используйте процедуру Приблизить к слою.

Координаты углов карты:

x	y
З	387288,593	6618750,127
В	443640,093	6617476,503
ЮВ	443081,629	6580344,036
ЮЗ	386171,571	6581625,885

В итоге у Вас должен получиться привязанный растр Rectify2.tif, который необходимо добавить в проект. Повторяем процедуру копирования растра. Теперь у Вас в проекте 2 привязанных растра. Они совмещены в одном координатном пространстве и слегка повернуты, так как координаты точек привязки данных в проекции Гаусса-Крюгера. Создается впечатление, что мозаика уже создана, но пока два растра существуют отдельно друг от друга. Сохраните копию привязанных растров в папке MyData.

4.  Привязанные растры объедините в один.

Объединение двух растров в один – возможно с использованием двух инструментов (Data Management Tools найдите набор Растр)

Способ 1. С помощью операции Мозаика (одна из двух половинок растра назначается целевой и после выполнения операции перезаписывается и представляет собой объединенную картинку)

Способ 2. Мозаика в новый растр (вы должны задать имя результирующего растра, при этом исходные растры не меняются)

Находясь в окне ArcMap, откройте окно ArcToolbox, нажав на кнопку в главном меню . В инструментах Data Management Tools найдите набор Растр – Мозаика

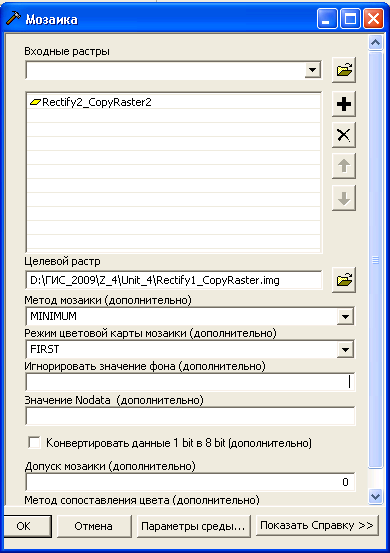

Запустите инструмент Мозаика и в открывшемся окне заполните следующие поля:

Входные растры – Rectify1_CopyRaster и Rectify_CopyRaster2 (в окошко входные растры можно загрузить как оба растра, так и только один из них) Целевой растр – Rectify1_CopyRaster Метод мозаики – MINIMUM Режим Mosaic Colormap - FIRST

После выполнения операции новый объединенный растр добавится в проект. Растр Rectify1.tif состоит их двух слившихся половинок. Этот растр Вы будете использовать в следующем задании для создания цифровой модели карты.

Для удаления черного фона трансформированного растра, необходимо зайти в свойства слоя (растра) и в закладке Символы измените цвет 0 с черного на «бесцветный (нет цвета)». (В версии 9.1 эта операция выполнялась автоматически при трансформации и черного фона вокруг трансформированного растра не было).

Самостоятельно создайте мозаику вторым способом (используйте копии привязанных растров из папки MyData).

Вопросы к заданию 4

Вопрос 1:	Какого типа преобразования возможно провести над растром 1.tif? Почему?

Упражнение 4

Цель занятия: Определение типов географических проекций. Проектирование данных в ArcGIS

Изучение проекций пространственных данных Характеристики проекций Характеристики датумов Совмещение на карте данных, находящихся в разных проекциях Создание собственных проекций Параметры проекций и датумов при создании своей проекции

Исходные данные В директории Unit_4лежат следующие shape-файлы: RRL – железные дороги RDL – автомобильные дороги PHLR – рельеф в изолиниях DNL – линейные водные объекты PPA – населенные пункты DNAM – болота MAP – рамка карты

1. Создайте собственный проект Создайте проект, загрузив указанные шейп-файлы; проект сохраните в своей папке под названием unit5.mxd. Каждому слою в проекте дайте имя и символ, соответствующий содержанию.

2. Определите проекцию, заданную для указанных слоев. Для этого изучите Свойства слоя, закладка Источник. Вопрос 1: Дайте полное название проекции, ее тип (например, азимутальная равновеликая проекция), параметры. ________________________________________________________________________________________________ Вопрос 2: Охарактеризуйте систему координат, датум данной системы координат ________________________________________________________________________________________________ Вопрос 3: Опишите особенности использования данной проекции (на какую территорию лучше использовать, погрешности проекции) ________________________________________________________________________________________________ Подробно ответьте на следующие вопросы:

3. Установите масштаб отражения Установите масштаб отображения как фиксированный 1: 200 000. Внимательно рассмотрите карту. На ней не хватает слоя площадных водных объектов (DNAR – площадные водные объекты). Добавьте его из папки Unit_5. Поменяйте масштаб отображения на автоматический. Просмотрите исходные данные при полном экстенте. Вопрос 4: Совмещаются ли ранее добавленные слои со слоем DNAR?_________________________ Вопрос 5: Если нет, то в чем может быть погрешность?___________________________________________________________________ Вопрос 6: Одинаковы ли проекции у исходных слоев и слоя DNAR? Если нет – опишите по указанной выше схеме проекцию слоя DNAR. 4. Смена проекции Для совмещения данных необходимо для слоя DNAR переопределить проекцию в проекцию исходных слоев по схеме: 1. Активизируйте модуль ArcToolbox> Data Management Tools> Проекции и Преобразования> Задать проекцию 2. Выберите класс Dnar

Выберите систему координат, определенную Вами при ответе на Вопросы 1 и 2 Определенной Вами системы координат в списке стандартных нет. Вам придется создать новую систему координат. Правильно заполните окно новой системы координат проекции (имя проекции – unit5) (см. ответы на вопросы 1, 2!!! На рисунке ниже просто образец диалогового окна!) Для определения географической системы координат Вам также необходимо создать новую систему координат. Правильно определите датум географической системы координат (ответ на Вопрос 2). В результате Вы должны получить следующую проекцию: Выполните оставшиеся шаги самостоятельно. После переопределения проекции обратите внимание на слой DNAR. Вопрос 7: Совпали ли в пространстве исходные слои и слой DNAR? ____________________________________________ Вопрос 8: Чем отличаются проекции Поперечная Меркатора (Transverse Mercator) и Гаусса-Крюгера? __________________________________________________________________________ Вопрос 9: Почему на территорию России используют систему координат Красовского с точкой отсчета в Пулково?________________________________________________________________________

Упражнение 5

Цель занятия: Создание цифровых моделей карт

Создание базы геоданных, класса пространственных объектов, наборов объектов Задание правил топологии Создание пользовательских полей атрибутивной таблицы Установка допуска замыкания объектов Установка приоритета замыкания объектов Создание классов с точечными и линейными объектами Проверка топологии Копирование объектов из одного слоя в другой Создание полигонального класса из линейного класса объектов Заполнение пользовательских полей в таблице

Исходные данные:
