Свойства параллельных прямых в пространстве (стр. 5 )

Вопросы к классу:

Что значит построить сечение многогранника плоскостью? Как могут располагаться относительно друг друга многогранник и плоскость? Как задается плоскость?

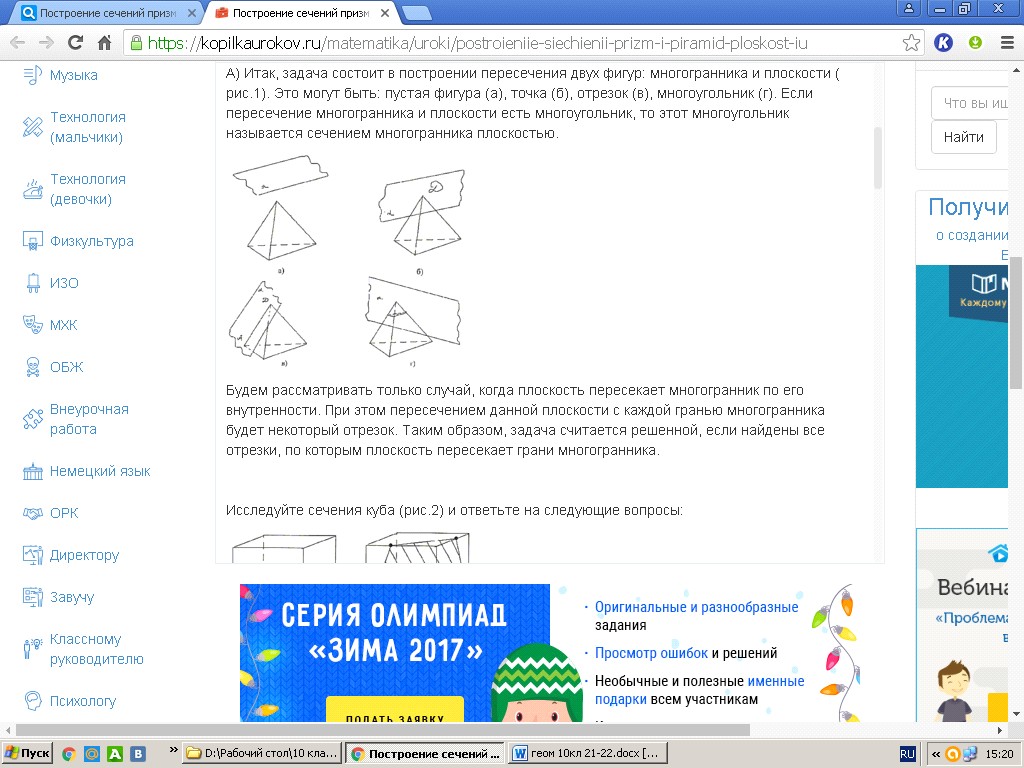

А) Итак, задача состоит в построении пересечения двух фигур: многогранника и плоскости ( рис.1). Это могут быть: пустая фигура (а), точка (б), отрезок (в), многоугольник (г). Если пересечение многогранника и плоскости есть многоугольник, то этот многоугольник называется сечением многогранника плоскостью.

Будем рассматривать только случай, когда плоскость пересекает многогранник по его внутренности. При этом пересечением данной плоскости с каждой гранью многогранника будет некоторый отрезок. Таким образом, задача считается решенной, если найдены все отрезки, по которым плоскость пересекает грани многогранника.

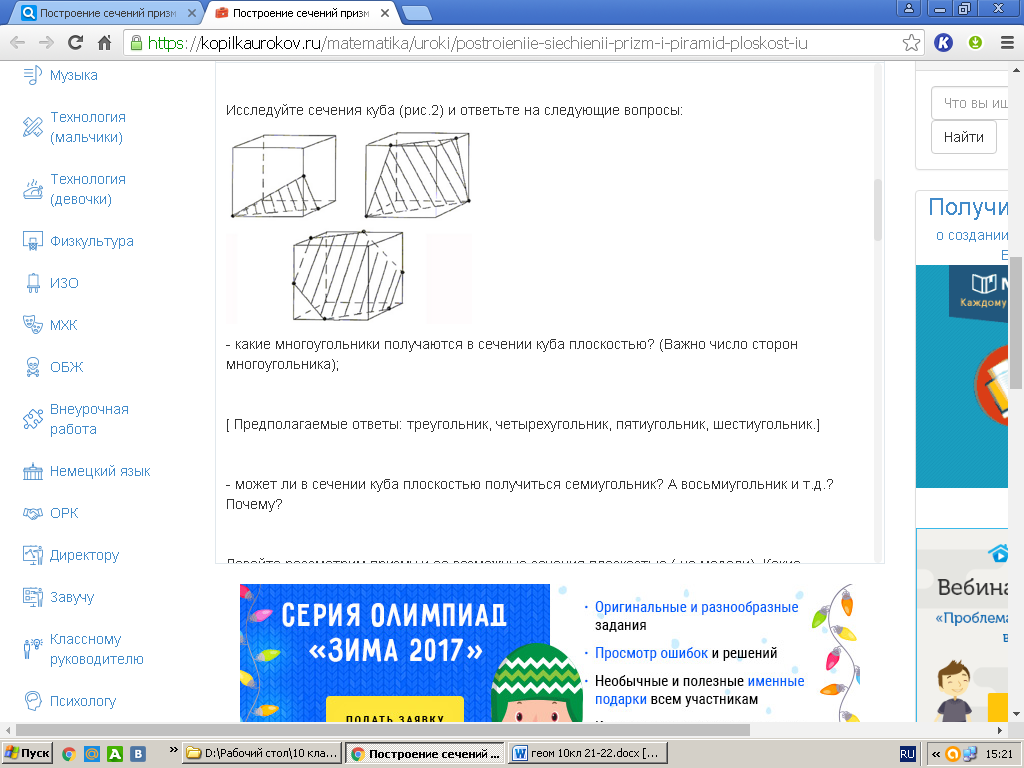

Исследуйте сечения куба (рис.2) и ответьте на следующие вопросы:

- какие многоугольники получаются в сечении куба плоскостью? (Важно число сторон многоугольника);

[ Предполагаемые ответы: треугольник, четырехугольник, пятиугольник, шестиугольник.]

- может ли в сечении куба плоскостью получиться семиугольник? А восьмиугольник и т. д.? Почему?

Давайте рассмотрим призму и ее возможные сечения плоскостью ( на модели). Какие многоугольники получаются?

Какой можно сделать вывод? Чему равно наибольшее число сторон многоугольника, полученного сечением многогранника с плоскостью?

[ Наибольшее число сторон многоугольника, полученного в сечении многогранника плоскостью, равно числу граней многогранника.]

Б) а) Метод следов заключается в построении следов секущей плоскости на плоскость каждой грани многогранника. Построение сечения многогранника методом следов обычно начинают с построения так называемого основного следа секущей плоскости, т. е. следа секущей плоскости на плоскости основания многогранника.

б) Метод вспомогательных сечений построения сечений многогранников является в достаточной мере универсальным. В тех случаях, когда нужный след (или следы) секущей плоскости оказывается за пределами чертежа, этот метод имеет даже определенные преимущества. Вместе с тем следует иметь ввиду, что построения, выполняемые при использовании этого метода, зачастую получаются “скученными”. Тем не менее в некоторых случаях метод вспомогательных сечений оказывается наиболее рациональным.

Метод следов и метод вспомогательных сечений являются разновидностями аксиоматического метода построения сечений многогранников плоскостью.

в) Суть комбинированного метода построения сечений многогранников состоит в применении теорем о параллельности прямых и плоскостей в пространстве в сочетании с аксиоматическим методом.

А теперь на примере решения задач рассмотрим метод следов.

4. Закрепление материала.

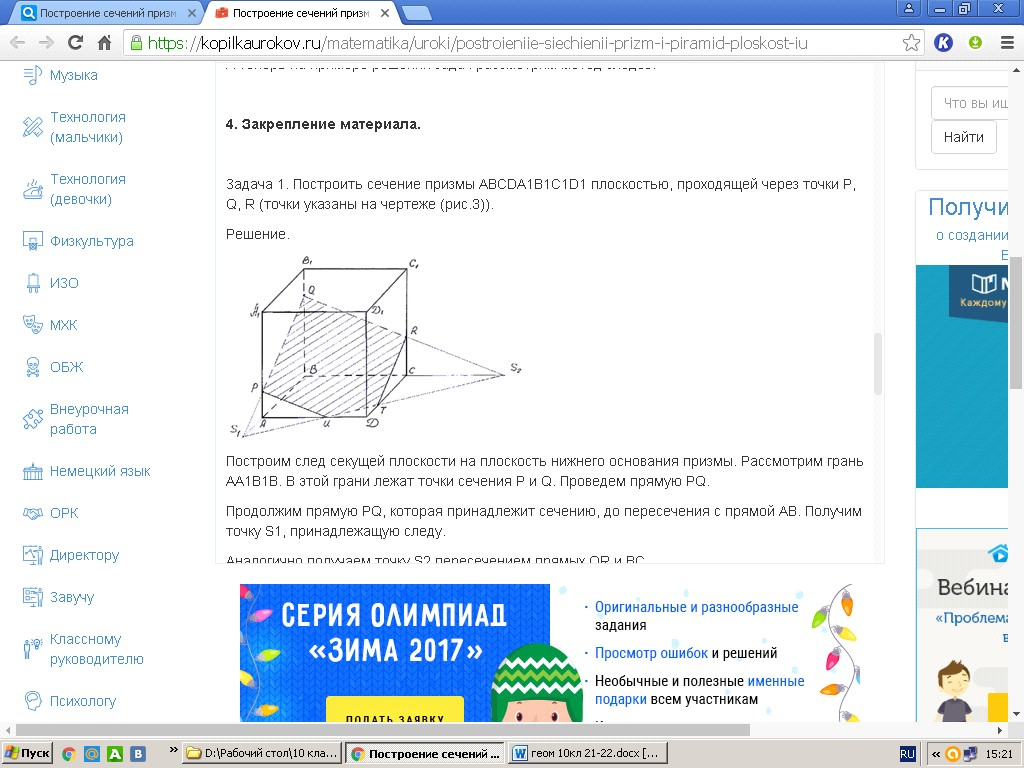

Задача 1. Построить сечение призмы ABCDA1B1C1D1 плоскостью, проходящей через точки P, Q, R (точки указаны на чертеже (рис.3)).

Решение.

Построим след секущей плоскости на плоскость нижнего основания призмы. Рассмотрим грань АА1В1В. В этой грани лежат точки сечения P и Q. Проведем прямую PQ.

Продолжим прямую PQ, которая принадлежит сечению, до пересечения с прямой АВ. Получим точку S1, принадлежащую следу.

Аналогично получаем точку S2 пересечением прямых QR и BC.

Прямая S1S2 - след секущей плоскости на плоскость нижнего основания призмы.

Прямая S1S2 пересекает сторону AD в точке U, сторону CD в точке Т. Соединим точки P и U, так как они лежат в одной плоскости грани АА1D1D. Аналогично получаем TU и RT.

PQRTU – искомое сечение.

Задача 2.

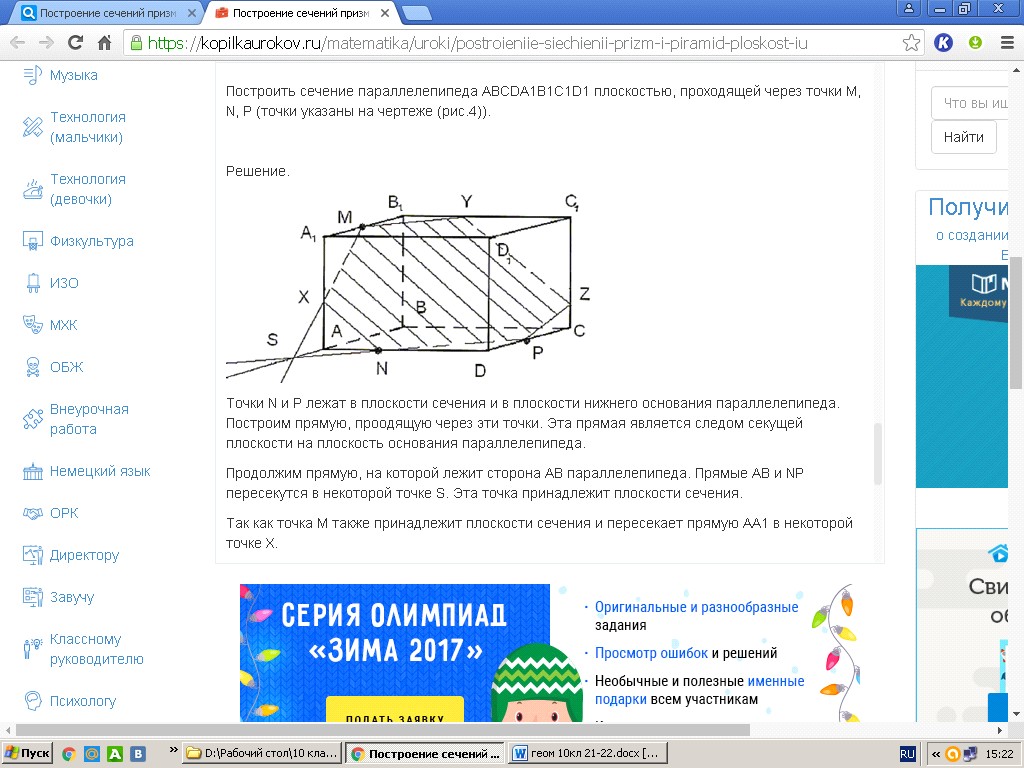

Построить сечение параллелепипеда ABCDA1B1C1D1 плоскостью, проходящей через точки M, N, P (точки указаны на чертеже (рис.4)).

Решение.

Точки N и P лежат в плоскости сечения и в плоскости нижнего основания параллелепипеда. Построим прямую, проодящую через эти точки. Эта прямая является следом секущей плоскости на плоскость основания параллелепипеда.

Продолжим прямую, на которой лежит сторона AB параллелепипеда. Прямые AB и NP пересекутся в некоторой точке S. Эта точка принадлежит плоскости сечения.

Так как точка M также принадлежит плоскости сечения и пересекает прямую АА1 в некоторой точке Х.

Точки X и N лежат в одной плоскости грани АА1D1D, соединим их и получим прямую XN.

Так как плоскости граней параллелепипеда параллельны, то через точку M можно провести прямую в грани A1B1C1D1, параллельную прямой NP. Эта прямая пересечет сторону В1С1 в точке Y.

Аналогично проводим прямую YZ, параллельно прямой XN. Соединяем Z с P и получаем искомое сечение – MYZPNX.

Задача 3 ( для самостоятельного решения).

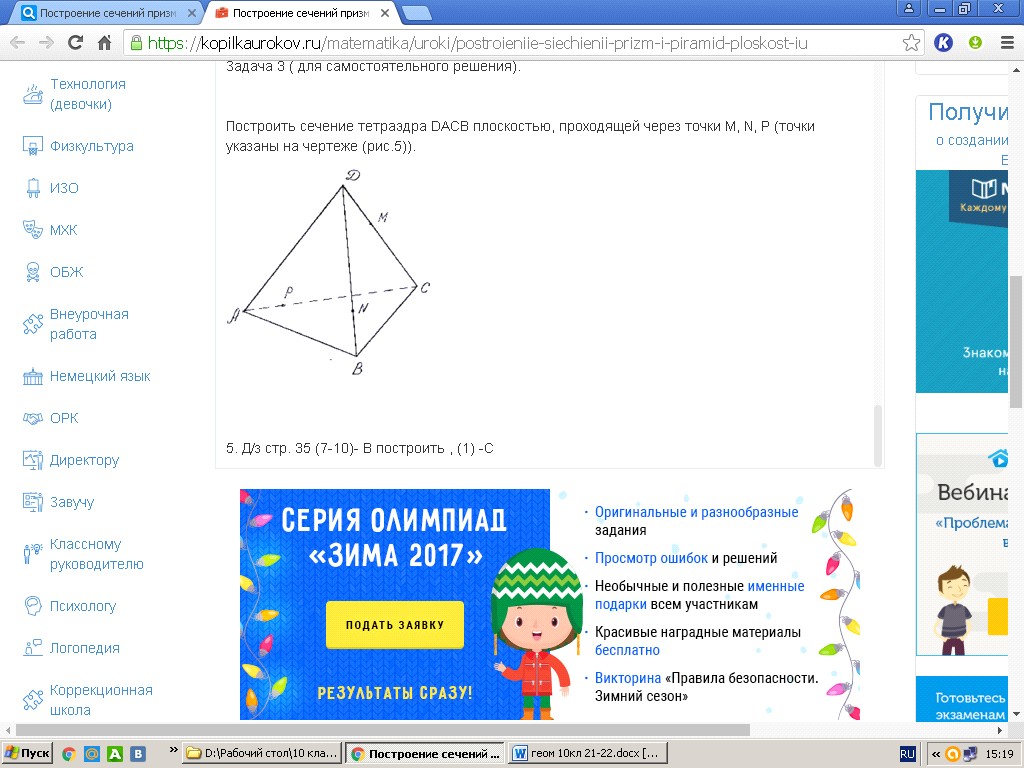

Построить сечение тетраэдра DACB плоскостью, проходящей через точки M, N, P (точки указаны на чертеже (рис.5)).

Задание 4. С учебника стр.53-54 № 000-219

Домашняя работа:

Построить с помощью параллельной проекции: а) изображение правильного шестиугольника; б) изображение правильного восьмиугольника.

Дан произвольный треугольник. Считая его изображением прямоугольного треугольника, начертить изображение квадратов, построенных на катетах и гипотенузе.

Контрольные вопросы:

Что называется параллельной проекцией точки, отрезка, треугольника, окружности? Какие величины не изменяются при параллельном проецировании? (длина отрезка, градусная мера углов, отношения длин отрезков). Может ли при параллельном проецировании параллелограмма получиться трапеция и наоборот?

Задание СРС: Постройте изображение знакомых вам многоугольников.

Глоссарий

№	Русский	Казахский	Английский	Примечания
1	Изображение	Бейне	Picture
2	Пространственные фигуры	Кеңістік фигуралры	Three-dimensional shapes
3	Параллельное проектирование	Параллель бейнелеу	concurrent engineering
4	Свойство	Қасиет	Property
5	Проекция	Проекция	Projection
6	Ортоганальная проекция	Ортоганальды проекция	Ortoganalnaya projection
7	Площадь	Аудан	Area
8	Направление	Бағыт	Direction
9	Луч	Сәуле	Ray
10	Проектирующая плоскость	Проектілеу жазықтығы	projecting plane

Тема: Построение сечений призм и пирамид плоскостью.

1. Многогранником называется - тело, поверхность которого состоит из конечного числа плоских многоугольников.
2. Сечением поверхности геометрических тел называется - плоская фигура, полученная в результате пересечения тела плоскостью и содержащая точки, принадлежащие как поверхности тела, так и секущей плоскости.
3. Через три точки, по теореме о способе задания плоскости: «Через три точки можно провести плоскость и только одну».
4. Через прямую и не лежащую на ней плоскость, по теореме «Через прямую и не лежащую на ней точку можно провести плоскость и только одну»
5. Через две пересекающиеся прямые, по аксиоме «Если две различные прямые имеют общую точку, то через них можно провести плоскость и только одну».
6. Через две параллельные прямые, по определению «параллельных прямых: прямые называются параллельными, если они лежат в одной плоскости и не пересекаются».
7. Сечение параллельное плоскости основания, диагональное сечение, сечение параллельное плоскости грани.
8. Если перед нами параллелепипед или прямая призма, то это может быть сечение перпендикулярное плоскости основания.

Делаем выводы:

Секущая плоскость пересекает грани многогранника по прямым, а точнее по отрезкам. Так как секущая плоскость идет непрерывно, то разрезы образуют замкнутую фигуру-многоугольник. Полученный таким образом многоугольник и будет сечением тела.

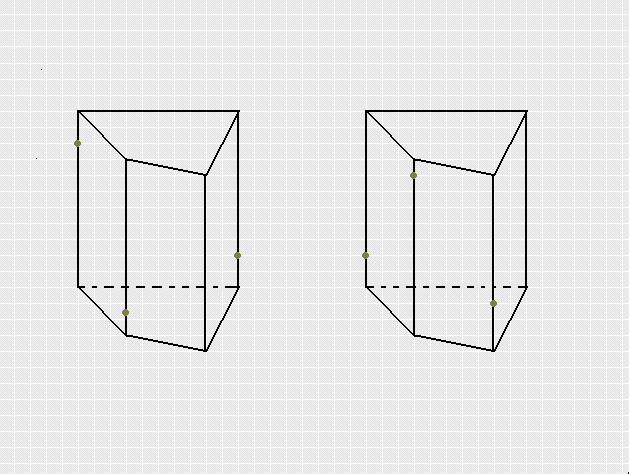

Задание № 1 Задание № 2

Постройте сечения призмы по трем данным точкам.

А теперь проверь себя!!!


Метод вспомогательных сечений.

Этот метод построения сечений многогранников является в достаточной мере универсальным. В тех случаях, когда нужный след (или следы секущей плоскости оказывается за пределами чертежа, этот метод имеет даже определенные преимущества. Вместе с тем следует иметь в виду, что построения, выполняемые при использовании этого метода, зачастую получаются «искусственное». Тем не менее в некоторых случаях метод вспомогательных сечений оказывается наиболее рациональным.

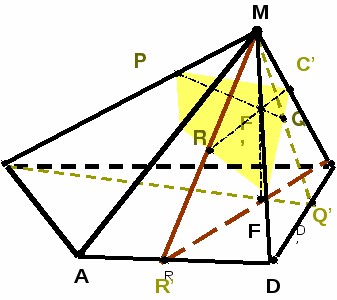

^ На ребре BM пирамиды MABCD зададим точку Р. Построим сечение пирамиды плоскостью PQR, точку R которой зададим на грани АMD, а Q на грани DMC.

1. Находим точки Р', Q' и R' и затем строим вспомогательное сечение пирамиды плоскостью, определяемой какими-нибудь двумя пересекающимися прямыми из трех прямых MP, MQ и МR. Например, плоскостью МРQ.

2. Построим другое вспомогательное сечение пирамиды плоскостью определяемой двумя пересекающимися прямыми, одна из которых — это прямая MR, а другая прямая — та, на которой мы хотим найти след плоскости PQR. Например, прямая МС.

3. Находим точку F, в которой пересекаются прямые Р'Q' и R'С, а затем строим прямую MF — линию пересечения плоскостей.

4 В плоскости MPQ’ проводим прямую PQ и находим точку F'=PQ пересекается MF.

5. Так как точка F' лежит на прямой PQ, то она лежит в плоскости PQR. Тогда и прямая RF, лежит в плоскости PQR. Проводим прямую RF', и находим точку С'=RF' пересекается МС. Точка С', таким образом, лежит и на прямой МС, и в плоскости PQR, т. е. она является следом плоскости PQR на прямой МС (в данном случае и на ребре МС).

6. Дальнейшие построения вполне понятны: строим C'Q, D', D'R, А', А'Р, РС'. Четырехугольник РС'D'А' — искомое сечение.

^ Задание № 3 Построить сечение призмы по трем данным точкам самостоятельно.
