Радиальные вентиляторы дымоудаления (стр. 10 )

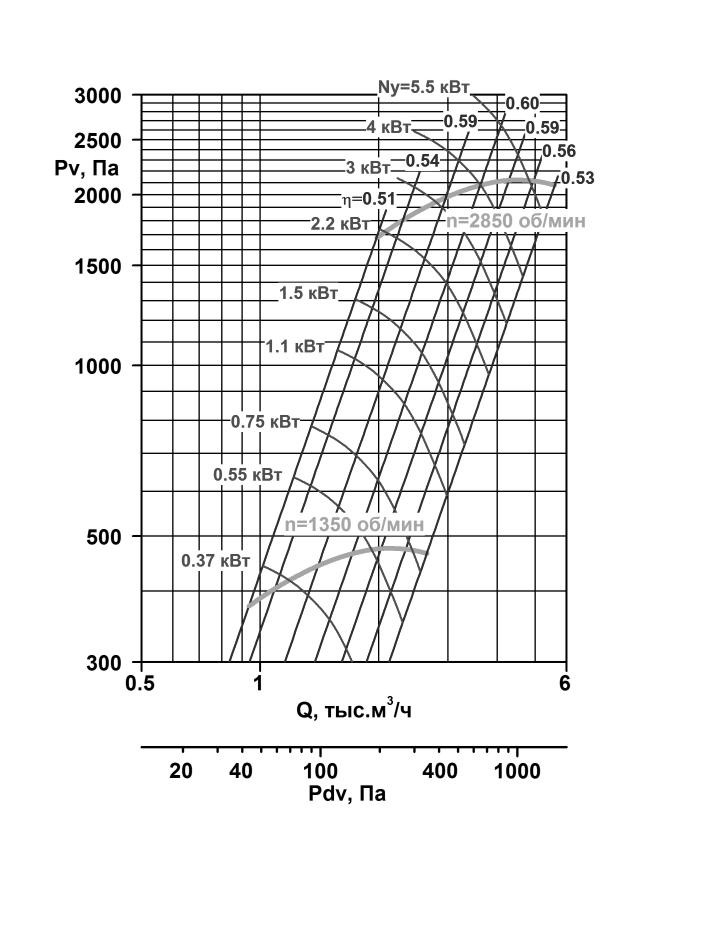

ВР-280-46-2,5 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-2,5ДУ(ДУВ)	4	1350	0,37	31
2	ВР-280-46-2,5ДУ(ДУВ)	4	1350	0,55	31
3	ВР-280-46-2,5ДУ(ДУВ)	4	1350	0,75	33
4	ВР-280-46-2,5ДУ(ДУВ)	2	2850	3	42
5	ВР-280-46-2,5ДУ(ДУВ)	2	2850	4	51
6	ВР-280-46-2,5ДУ(ДУВ)	2	2850	5,5	53

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	76	76	77	78	79	74	72	70	83
2	76	76	77	78	79	74	72	70	83
3	76	76	77	78	79	74	72	70	83
4	91	92	92	93	94	95	90	88	100
5	91	92	92	93	94	95	90	88	100
6	91	92	92	93	94	95	90	88	100

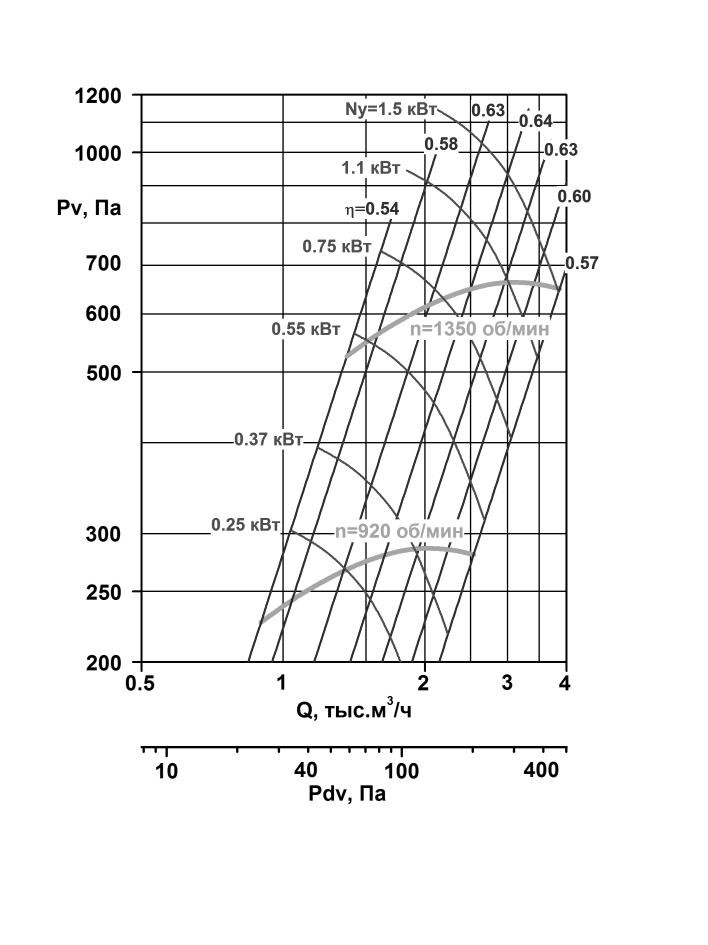

ВР-280-46-2,8 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-2,8ДУ(ДУВ)	6	920	0,25	37
2	ВР-280-46-2,8ДУ(ДУВ)	6	920	0,37	38
3	ВР-280-46-2,8ДУ(ДУВ)	6	920	0,55	39
4	ВР-280-46-2,8ДУ(ДУВ)	4	1350	0,75	37
5	ВР-280-46-2,8ДУ(ДУВ)	4	1350	1,1	41
6	ВР-280-46-2,8ДУ(ДУВ)	4	1350	1,5	44

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	70	70	72	78	65	62	55	52	79
2	70	70	72	78	65	62	55	52	79
3	70	70	72	78	65	62	55	52	79
4	75	75	79	81	87	74	71	64	88
5	75	75	79	81	87	74	71	64	88
6	75	75	79	81	87	74	71	64	88

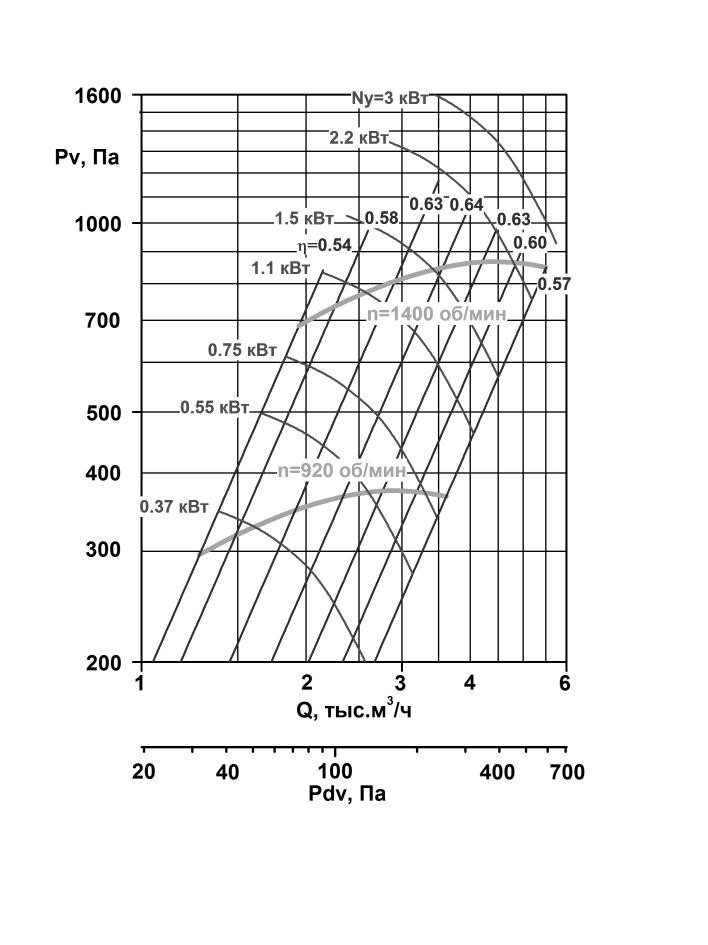

ВР-280-46-3,15 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-3,15ДУ(ДУВ)	6	920	0,37	42
2	ВР-280-46-3,15ДУ(ДУВ)	6	920	0,55	43
3	ВР-280-46-3,15ДУ(ДУВ)	6	920	0,75	46
4	ВР-280-46-3,15ДУ(ДУВ)	4	1400	1,5	47
5	ВР-280-46-3,15ДУ(ДУВ)	4	1400	2,2	51
6	ВР-280-46-3,15ДУ(ДУВ)	4	1400	3	52

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	74	74	76	82	69	66	59	56	83
2	74	74	76	82	69	66	59	56	83
3	74	74	76	82	69	66	59	56	83
4	79	79	83	85	91	78	75	68	92
5	79	79	83	85	91	78	75	68	92
6	79	79	83	85	91	78	75	68	92

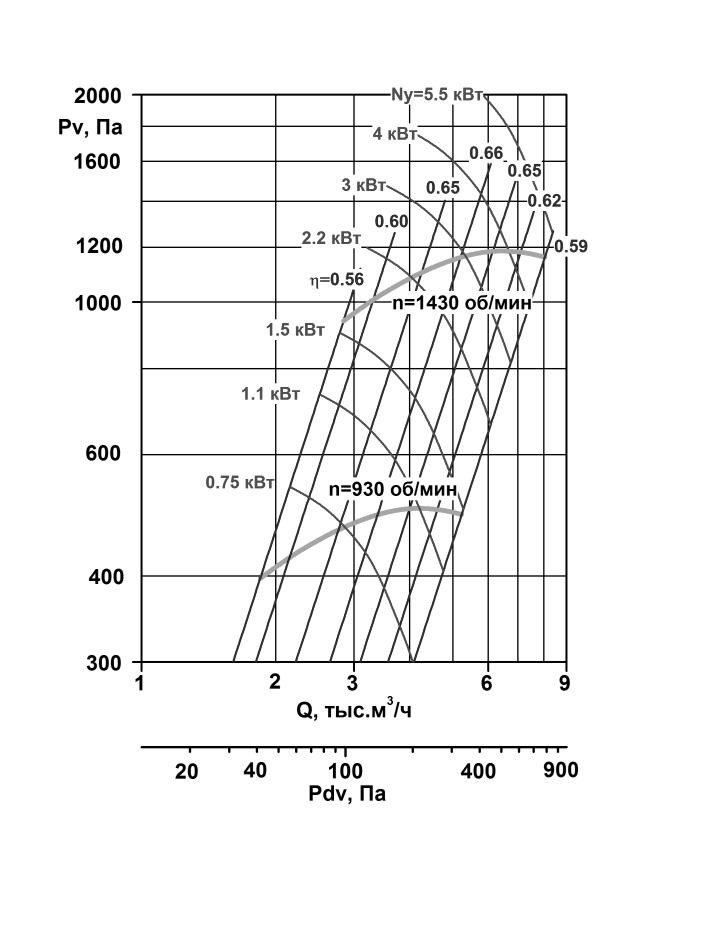

ВР-280-46-3,55 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-3,55ДУ(ДУВ)	6	920	0,75	52
2	ВР-280-46-3,55ДУ(ДУВ)	6	930	1,1	56
3	ВР-280-46-3,55ДУ(ДУВ)	6	930	1,5	61
4	ВР-280-46-3,55ДУ(ДУВ)	4	1430	3	80
5	ВР-280-46-3,55ДУ(ДУВ)	4	1430	4	83
6	ВР-280-46-3,55ДУ(ДУВ)	4	1430	5,5	114

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	78	78	80	86	73	70	63	60	87
2	78	78	80	86	73	70	63	60	87
3	78	78	80	86	73	70	63	60	87
4	83	83	87	89	95	82	79	72	96
5	83	83	87	89	95	82	79	72	96
6	83	83	87	89	95	82	79	72	96
