Радиальные вентиляторы дымоудаления (стр. 5 )

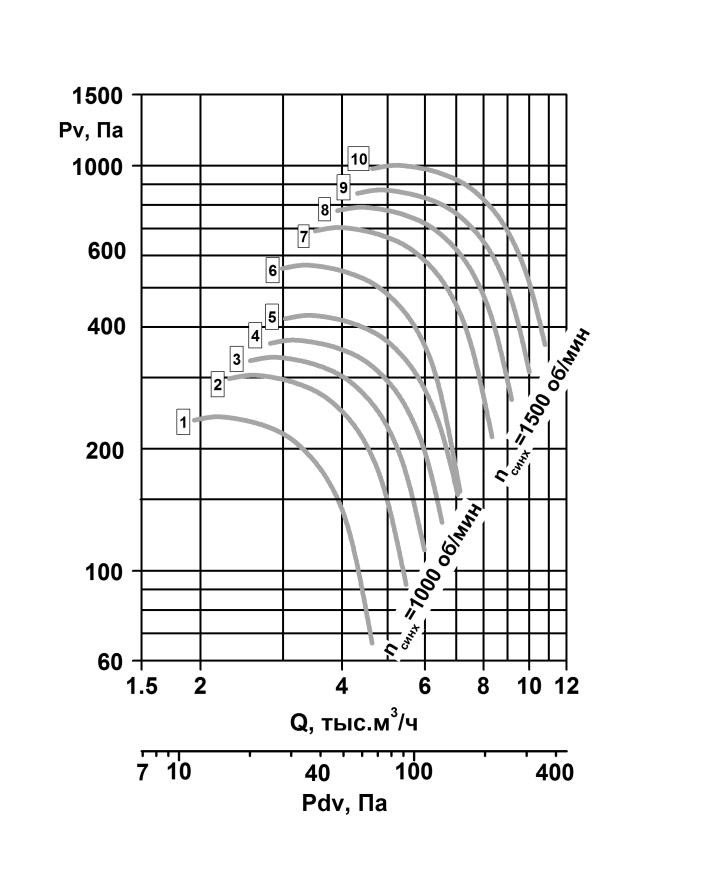

ВР-80-70-5 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-80-70-5ДУ(ДУВ)-0,9Dн	6	910	0.37	82
2	ВР-80-70-5ДУ(ДУВ)-0,95Dн	6	910	0.37(0.55)	85
3	ВР-80-70-5ДУ(ДУВ)-1,0Dн	6	920	0.55	86
4	ВР-80-70-5ДУ(ДУВ)-1,05Dн	6	920	0.55(0.75)	87
5	ВР-80-70-5ДУ(ДУВ)-1,1Dн	6	920	0.75(1.1)	91
6	ВР-80-70-5ДУ(ДУВ)-0,9Dн	4	1400	1.1	88
7	ВР-80-70-5ДУ(ДУВ)-0,95Dн	4	1400	1.5	91
8	ВР-80-70-5ДУ(ДУВ)-1,0Dн	4	1410	2.2	107
9	ВР-80-70-5ДУ(ДУВ)-1,05Dн	4	1410	2.2	108
10	ВР-80-70-5ДУ(ДУВ)-1,1Dн	4	1410	3	109

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	67	70	78	71	69	67	59	50	75
2	68	71	79	72	70	68	60	51	76
3	70	73	81	74	72	70	62	53	78
4	72	75	83	76	74	72	64	55	80
5	73	76	84	77	75	73	65	56	81
6	78	81	89	82	80	78	70	61	86
7	79	82	90	83	81	79	71	62	87
8	81	84	92	85	83	81	73	64	89
9	83	86	94	87	85	83	75	66	91
10	84	87	95	88	86	84	76	67	92

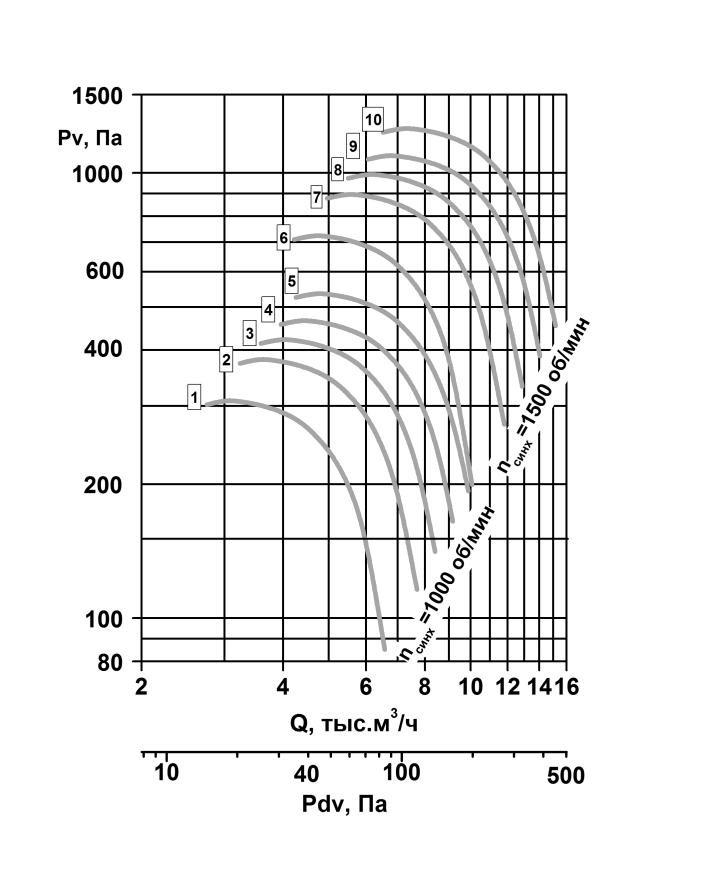

ВР-80-70-5,6 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-80-70-5,6ДУ(ДУВ)-0,9Dн	6	920	0.55	120
2	ВР-80-70-5,6ДУ(ДУВ)-0,95Dн	6	920	0.75	123
3	ВР-80-70-5,6ДУ(ДУВ)-1,0Dн	6	920	1.1	127
4	ВР-80-70-5,6ДУ(ДУВ)-1,05Dн	6	920	1.1(1.5)	127
5	ВР-80-70-5,6ДУ(ДУВ)-1,1Dн	6	920	1.5	132
6	ВР-80-70-5,6ДУ(ДУВ)-0,9Dн	4	1410	2.2	141
7	ВР-80-70-5,6ДУ(ДУВ)-0,95Dн	4	1410	3	142
8	ВР-80-70-5,6ДУ(ДУВ)-1,0Dн	4	1410	3	142
9	ВР-80-70-5,6ДУ(ДУВ)-1,05Dн	4	1410	4	144
10	ВР-80-70-5,6ДУ(ДУВ)-1,1Dн	4	1450	5.5	175

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	70	73	81	74	72	70	62	53	78
2	72	75	83	76	74	72	64	55	80
3	73	76	84	77	75	73	65	56	81
4	75	78	86	79	77	75	67	58	83
5	76	79	87	80	78	76	68	59	84
6	81	84	92	85	83	81	73	64	89
7	83	86	94	87	85	83	75	66	91
8	84	87	95	88	86	84	76	67	92
9	86	89	97	90	88	86	78	69	94
10	87	90	98	91	89	87	79	70	95

ВР-80-70-6,3 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-80-70-6,3ДУ(ДУВ)-6-0,9Dн	6	920	1.1	158
2	ВР-80-70-6,3ДУ(ДУВ)-6-0,95Dн	6	920	1.5	164
3	ВР-80-70-6,3ДУ(ДУВ)-6-1,0Dн	6	920	1.5(2.2)	167
4	ВР-80-70-6,3ДУ(ДУВ)-6-1,05Dн	6	920	2.2	175
5	ВР-80-70-6,3ДУ(ДУВ)-6-1,1Dн	6	920	3	191
6	ВР-80-70-6,3ДУ(ДУВ)-4-0,9Dн	4	1410	4	176
7	ВР-80-70-6,3ДУ(ДУВ)-4-0,95Dн	4	1450	5.5	208
8	ВР-80-70-6,3ДУ(ДУВ)-4-1,0Dн	4	1450	5.5(7.5)	209
9	ВР-80-70-6,3ДУ(ДУВ)-4-1,05Dн	4	1450	7.5(11)	219
10	ВР-80-70-6,3ДУ(ДУВ)-4-1,1Dн	4	1450	11	229
