Радиальные вентиляторы дымоудаления (стр. 11 )

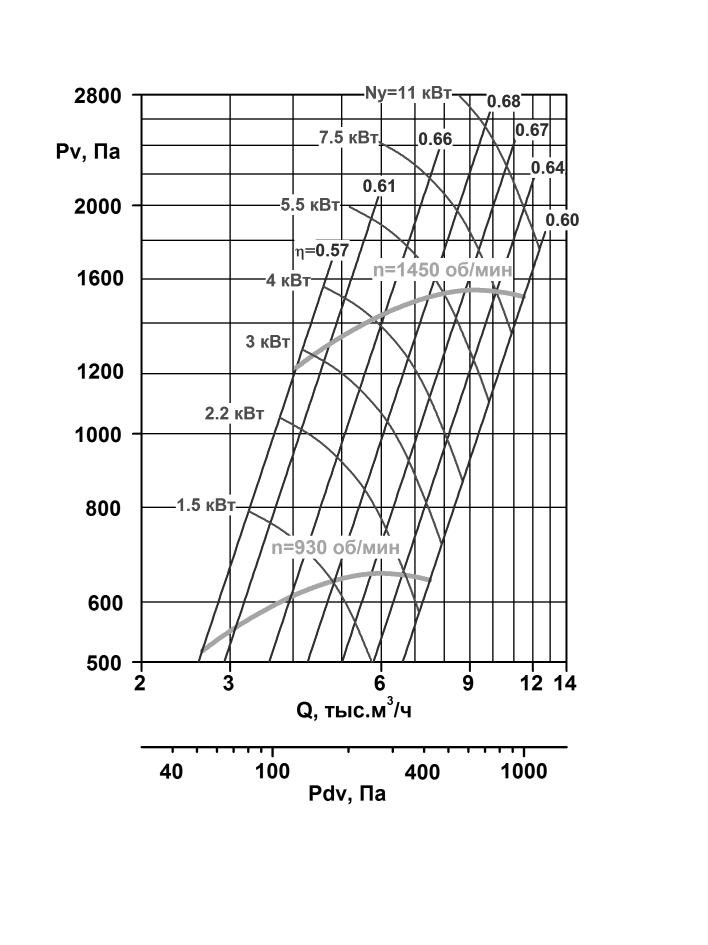

ВР-280-46-4 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-4ДУ(ДУВ)	6	930	1,5	71
2	ВР-280-46-4ДУ(ДУВ)	6	930	2,2	79
3	ВР-280-46-4ДУ(ДУВ)	6	940	3	94
4	ВР-280-46-4ДУ(ДУВ)	4	1430	4	96
5	ВР-280-46-4ДУ(ДУВ)	4	1450	5,5	126
6	ВР-280-46-4ДУ(ДУВ)	4	1450	7,5	133
7	ВР-280-46-4ДУ(ДУВ)	4	1450	11	143

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	82	83	83	85	81	78	75	68	87
2	82	83	83	85	81	78	75	68	87
3	82	83	83	85	81	78	75	68	87
4	90	92	93	92	94	91	88	75	96
5	90	92	93	92	94	91	88	75	96
6	90	92	93	92	94	91	88	75	96
7	90	92	93	92	94	91	88	75	96

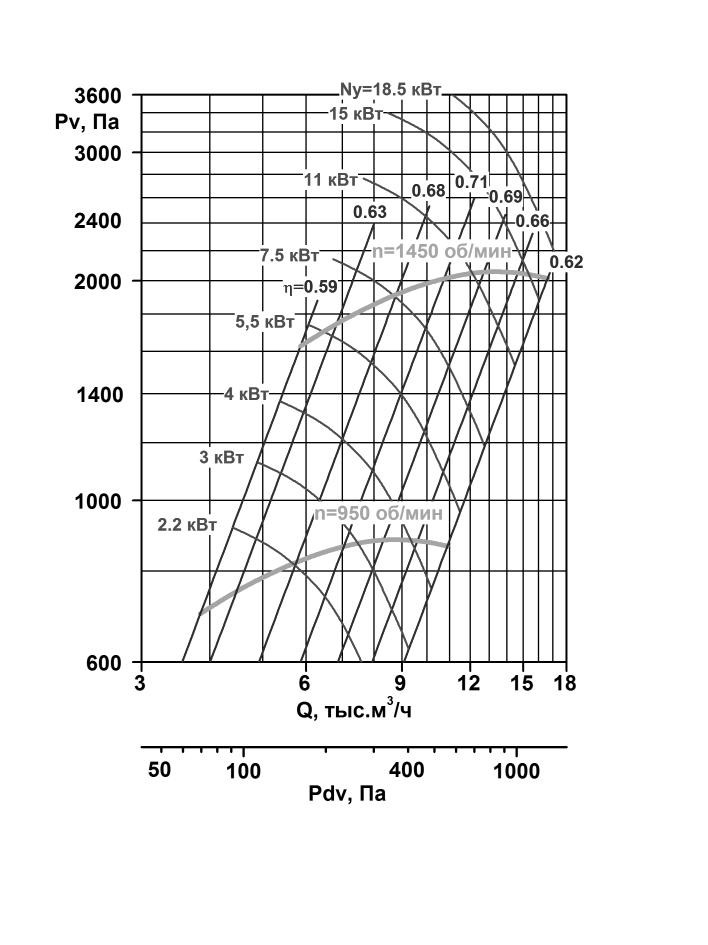

ВР-280-46-4,5 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-4,5ДУ(ДУВ)	6	930	2,2	104
2	ВР-280-46-4,5ДУ(ДУВ)	6	940	3	119
3	ВР-280-46-4,5ДУ(ДУВ)	6	940	4	124
4	ВР-280-46-4,5ДУ(ДУВ)	6	960	5,5	143
5	ВР-280-46-4,5ДУ(ДУВ)	4	1450	7,5	141
6	ВР-280-46-4,5ДУ(ДУВ)	4	1450	11	151
7	ВР-280-46-4,5ДУ(ДУВ)	4	1450	15	202

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	84	85	89	91	87	83	78	70	91
2	84	85	89	91	87	83	78	70	91
3	84	85	89	91	87	83	78	70	91
4	84	85	89	91	87	83	78	70	91
5	92	93	94	98	100	96	92	85	103
6	92	93	94	98	100	96	92	85	103
7	92	93	94	98	100	96	92	85	103

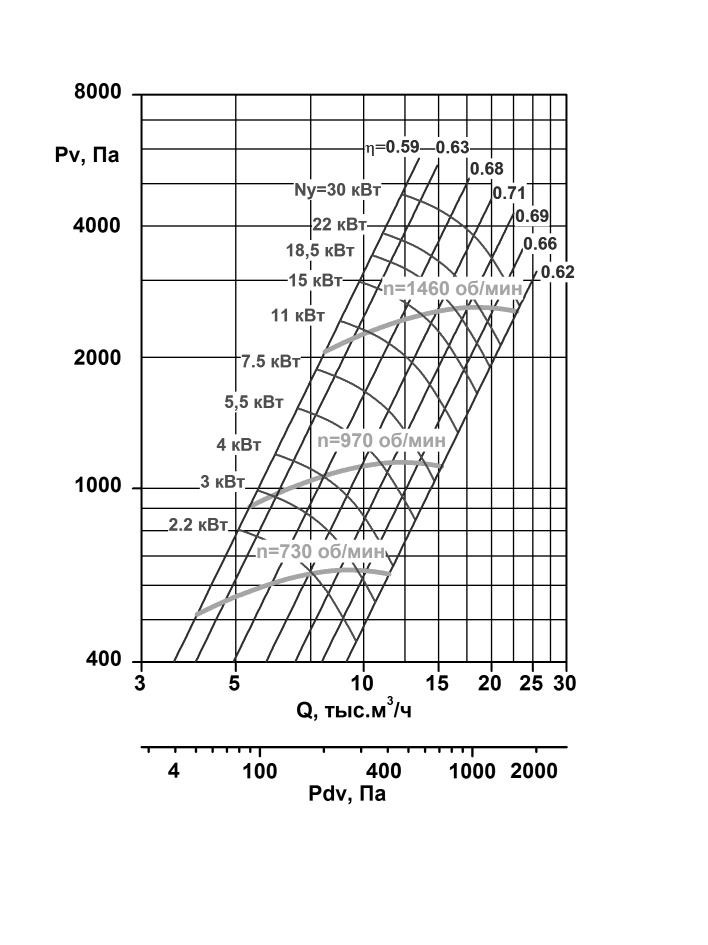

ВР-280-46-5 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-5ДУ(ДУВ)	8	730	2,2	141
2	ВР-280-46-5ДУ(ДУВ)	8	730	3	146
3	ВР-280-46-5ДУ(ДУВ)	8	730	4	158
4	ВР-280-46-5ДУ(ДУВ)	6	940	4	141
5	ВР-280-46-5ДУ(ДУВ)	6	960	5,5	160
6	ВР-280-46-5ДУ(ДУВ)	6	970	7,5	176
7	ВР-280-46-5ДУ(ДУВ)	4	1460	15	218
8	ВР-280-46-5ДУ(ДУВ)	4	1460	18,5	243
9	ВР-280-46-5ДУ(ДУВ)	4	1460	22	268
10	ВР-280-46-5ДУ(ДУВ)	4	1460	30	294

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	81	82	86	88	84	80	75	67	86
2	81	82	86	88	84	80	75	67	86
3	81	82	86	88	84	80	75	67	86
4	87	88	92	94	90	86	81	73	94
5	87	88	92	94	90	86	81	73	94
6	87	88	92	94	90	86	81	73	94
7	95	96	97	101	103	99	95	88	106
8	95	96	97	101	103	99	95	88	106
9	95	96	97	101	103	99	95	88	106
10	95	96	97	101	103	99	95	88	106
