Радиальные вентиляторы дымоудаления (стр. 8 )

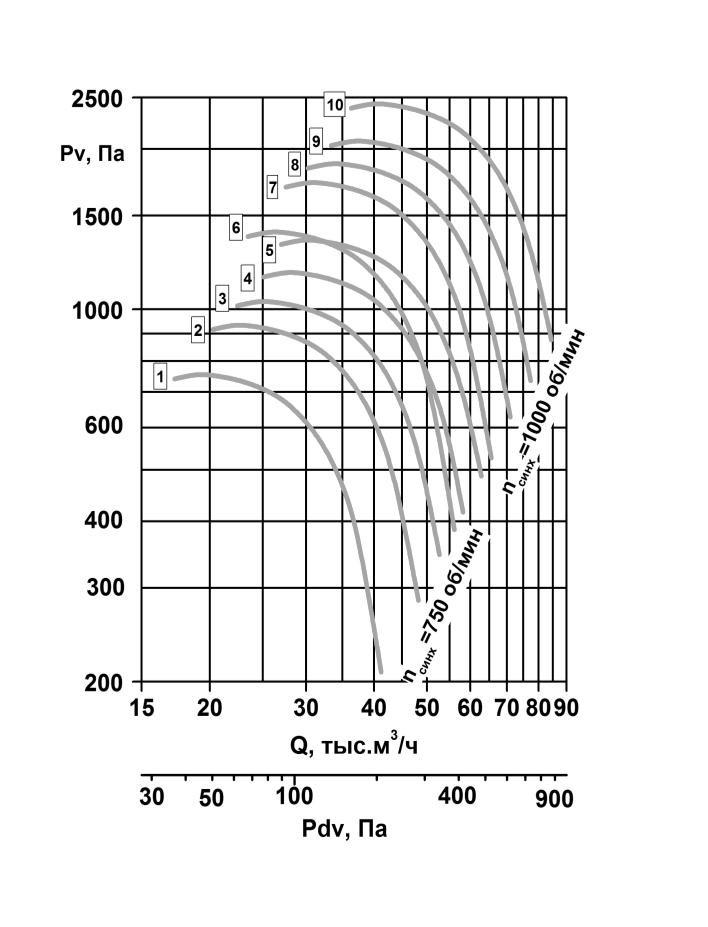

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	94	97	93	91	88	83	76	67	93
2	96	99	95	93	90	85	78	69	95
3	98	101	97	95	92	87	80	71	97
4	99	102	98	96	93	88	81	72	98
5	101	104	100	98	95	90	83	74	100
6	91	94	102	95	93	91	83	74	99
7	93	96	104	97	95	93	85	76	101
8	95	98	106	99	97	95	87	78	103
9	96	99	107	100	98	96	88	79	104
10	98	101	109	102	100	98	90	81	106

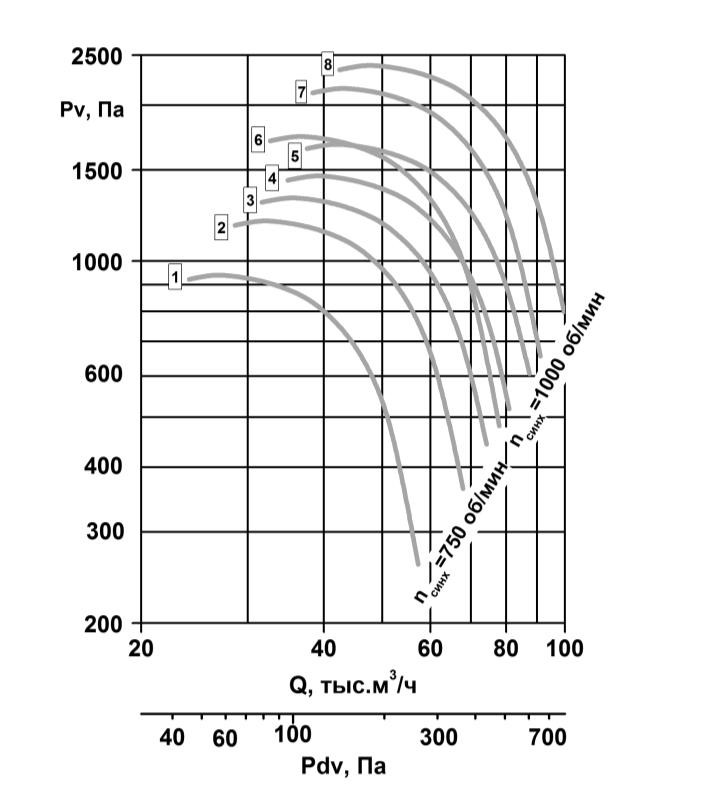

ВР-80-70-12,5 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-80-70-12,5ДУ(ДУВ)-0,9Dн	8	720	15	700
2	ВР-80-70-12,5ДУ(ДУВ)-0,95Dн	8	730	18.5	755
3	ВР-80-70-12,5ДУ(ДУВ)-1,0Dн	8	730	22(30)	770
4	ВР-80-70-12,5ДУ(ДУВ)-1,05Dн	8	730	30	827
5	ВР-80-70-12,5ДУ(ДУВ)-1,1Dн	8	730	37	920
6	ВР-80-70-12,5ДУ(ДУВ)-0,9Dн	6	980	37	810
7	ВР-80-70-12,5ДУ(ДУВ)-0,95Dн	6	980	45	810
8	ВР-80-70-12,5ДУ(ДУВ)-1,0Dн	6	980	55	912

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	98	101	97	95	92	87	80	71	97
2	99	102	98	96	93	88	81	72	98
3	101	104	100	98	95	90	83	74	100
4	103	106	102	100	97	92	85	76	102
5	104	107	103	101	98	93	86	77	103
6	95	98	106	99	97	95	87	78	103
7	96	99	107	100	98	96	88	79	104
8	98	101	109	102	100	98	90	81	106

Вентиляторы радиальные дымоудаления среднего давления ВР-280-46 ДУ

Предназначены для применения в системах вытяжной противодымной вентиляции и и совмещенного режима ДУВ.

Вентилятор состоит из:

спирального корпуса;

стойки; рабочего колеса (32 вперед загнутые листовые лопатки); асинхронного двигателя.

ВР-280-46 - 5	ДУ(ДУВ) - 6	(3 /1500 - 600)	Пр -	90
Угол разворота корпуса, град
Направление вращения
(Пр – правое, Лев – левое)
Максимальная температура перемещаемой
среды, °С
Параметры двигателя
Количество полюсов электродвигателя
Назначение: ДУ (дымоудаление),
ДУВ (совмещенный режим)
Номер вентилятора (диаметр рабочего колеса в
дм)
Тип вентилятора
Габаритные и присоединительные размеры

Для снижения динамической нагрузки, передаваемой от вентилятора на несущую конструкцию, предлагается устанавливать вентиляторы на виброизоляторы (необходимое количество виброизоляторов - см. табл. ниже). Характеристики и размеры виброизоляторов см. стр. 111

Тип вентилятора	Виброизоляторы
Тип	Количество
ВР-280-46-2ДУ(ДУВ)	ДО-38	4
ВР-280-46-2,5 ДУ(ДУВ)	ДО-38	4
ВР-280-46-2,8 ДУ(ДУВ)	ДО-38	4
ВР-280-46-3,15 ДУ(ДУВ)	ДО-38	4
ВР-280-46-3,55 ДУ(ДУВ)	ДО-38	4
ВР-280-46-4 ДУ(ДУВ)	ДО-39	4

Тип вентилятора	Виброизоляторы
Тип	Количество
ВР-280-46-4,5 ДУ(ДУВ)	ДО-40	4
ВР-280-46-5 ДУ(ДУВ)	ДО-41	5
ВР-280-46-5,6 ДУ(ДУВ)	ДО-41	5
ВР-280-46-6,3 ДУ(ДУВ)	ДО-42	5
ВР-280-46-7,1 ДУ(ДУВ)	ДО-42	5
ВР-280-46-8 ДУ(ДУВ)	ДО-43	5

Тип вентилятора	Размеры, мм
h	I	Lmax	A	D	D1	d	d1	a1	a2	A1	A2	A3	A4	t1	t2	C	C1	C2	N	n	n1	n2
ВР-280-46-2 ДУ(ДУВ)	256	112	500	130	200	220	7	7	140	140	100	100	160	160	100	100	69	210	250	6	8	1	1
ВР-280-46-2,25 ДУ(ДУВ)	288	126	563	146	225	245	7	7	158	158	100	100	178	178	100	100	77	240	280	6	8	1	1
ВР-280-46-2,5 ДУ(ДУВ)	320	187	625	162	250	270	7	7	175	175	100	100	205	205	100	100	86	260	315	8	8	1	1
ВР-280-46-2,8 ДУ(ДУВ)	360	198	625	182	280	310	7	7	196	196	100	100	225	225	100	100	96	260	350	8	8	1	1
ВР-280-46-3,15 ДУ(ДУВ	410	210	625	205	315	345	7	7	221	221	200	200	255	255	100	100	148	260	400	8	12	2	2
ВР-280-46-3,55 ДУ(ДУВ)	455	225	750	231	355	385	7	7	249	249	200	200	280	280	100	100	155	340	400	8	12	2	2
ВР-280-46-4 ДУ(ДУВ)	520	240	820	260	400	430	7	7	280	280	200	200	310	310	100	100	165	350	410	8	12	2	2
ВР-280-46-4,5 ДУ(ДУВ)	576	257	950	292	450	480	7	7	315	315	200	200	345	345	100	100	190	380	430	8	12	2	2
ВР-280-46-5 ДУ(ДУВ)	650	275	1025	324	500	530	7	7	350	350	300	300	380	380	100	100	211	410	460	16	16	3	3
ВР-280-46-5,6 ДУ(ДУВ)	690	296	1150	364	560	590	7	7	392	392	300	300	425	425	100	100	230	460	510	16	16	3	3
ВР-280-46-6,3 ДУ(ДУВ)	720	310	1250	410	630	660	7	7	441	441	400	400	470	470	100	100	247	520	660	16	16	4	4
ВР-280-46-7,1 ДУ(ДУВ)	800	350	1350	461	710	740	7	7	497	497	400	400	530	530	100	100	280	590	810	16	16	4	4
ВР-280-46-8 ДУ(ДУВ)	905	380	1500	520	800	840	10	11	560	560	600	600	600	600	150	150	316	660	1050	16	16	4	4
