Радиальные вентиляторы дымоудаления

Вентиляторы радиальные дымоудаления низкого давления ВР-80-70 ДУ

Предназначены для применения в системах вытяжной противодымной вентиляции. Вентилятор состоит из:

спирального корпуса; стойки; рабочего колеса (12 назад загнутых листовых лопаток);

асинхронного двигателя.

ВР-80-70 - 5	ДУ(ДУВ) - 6	(3 /1500 - 600)	Пр -	90
Угол разворота корпуса, град
Направление вращения
(Пр – правое, Лев – левое)
Максимальная температура перемещаемой
среды, °С
Параметры двигателя
Количество полюсов электродвигателя
Назначение: ДУ (дымоудаление),
ДУВ (совмещенный режим)
Номер вентилятора (диаметр рабочего колеса в
дм)
Тип вентилятора

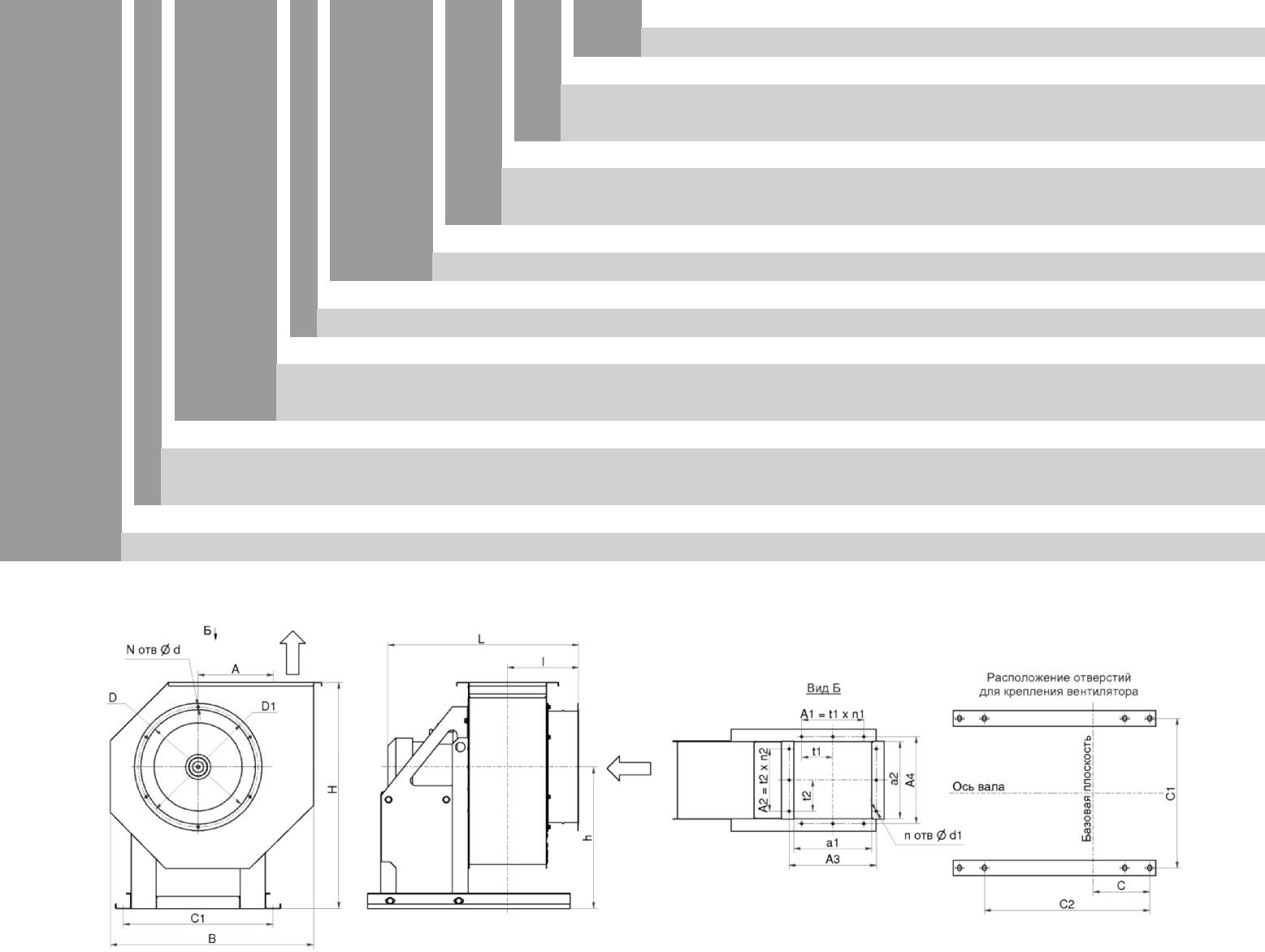

Габаритные и присоединительные размеры

Для снижения динамической нагрузки, передаваемой от вентилятора на несущую конструкцию, предлагается устанавливать вентиляторы на виброизоляторы (необходимое количество виброизоляторов - см. табл. ниже). Характеристики и размеры виброизоляторов см. стр. 111

Тип вентилятора	Виброизоляторы
Тип	Количество
ВР-80-70-2,5 ДУ(ДУВ)	ДО-38	4
ВР-80-70-2,8 ДУ(ДУВ)	ДО-38	4
ВР-80-70-3,15 ДУ(ДУВ)	ДО-38	4
ВР-80-70-3,55 ДУ(ДУВ)	ДО-38	4
ВР-80-70-4 ДУ(ДУВ)	ДО-39	4
ВР-80-70-4,5 ДУ(ДУВ)	ДО-40	4
ВР-80-70-5 ДУ(ДУВ)	ДО-40	4

Тип вентилятора	Виброизоляторы
Тип	Количество
ВР-80-70-5,6 ДУ(ДУВ)	ДО-41	4
ВР-80-70-6,3 ДУ(ДУВ)	ДО-41	4
ВР-80-70-7,1 ДУ(ДУВ)	ДО-42	4
ВР-80-70-8 ДУ(ДУВ)	ДО-42	4
ВР-80-70-9 ДУ(ДУВ)	ДО-43	4
ВР-80-70-10 ДУ(ДУВ)	ДО-43	4
ВР-80-70-11,2 ДУ(ДУВ)	ДО-44	4
ВР-80-70-12,5 ДУ(ДУВ)	ДО-44	6

Тип вентилятора	Размеры, мм
h	I	Lmax	A	D	D1	d	d1	a1	a2	A1	A2	A3	A4	t1	t2	C	C1	C2	N	n	n1	n2
ВР-80-70-2,5 ДУ(ДУВ)	320	187	625	162	250	270	7	7	175	175	100	100	205	205	100	100	86	260	315	8	8	1	1
ВР-80-70-2,8 ДУ(ДУВ)	360	198	625	182	280	310	7	7	196	196	100	100	225	225	100	100	96	260	350	8	8	1	1
ВР-80-70-3,15	ДУ(ДУВ)	410	210	625	205	315	345	7	7	221	221	200	200	255	255	100	100	148	260	400	8	12	2	2
ВР-80-70-3,55	ДУ(ДУВ)	455	225	750	231	355	385	7	7	249	249	200	200	280	280	100	100	155	340	400	8	12	2	2
ВР-80-70-4 ДУ(ДУВ)	520	240	820	260	400	430	7	7	280	280	200	200	310	310	100	100	165	350	410	8	12	2	2
ВР-80-70-4,5 ДУ(ДУВ)	576	257	950	292	450	480	7	7	315	315	200	200	345	345	100	100	190	380	430	8	12	2	2
ВР-80-70-5 ДУ(ДУВ)	650	275	1025	324	500	530	7	7	350	350	300	300	380	380	100	100	211	410	460	16	16	3	3
ВР-80-70-5,6 ДУ(ДУВ)	690	296	1150	364	560	590	7	7	392	392	300	300	425	425	100	100	230	460	510	16	16	3	3
ВР-80-70-6,3 ДУ(ДУВ)	720	310	1250	410	630	660	7	7	441	441	400	400	470	470	100	100	247	520	660	16	16	4	4
ВР-80-70-7,1 ДУ(ДУВ)	800	350	1350	461	710	740	7	7	497	497	400	400	530	530	100	100	280	590	810	16	16	4	4
ВР-80-70-8 ДУ(ДУВ)	905	380	1500	520	800	840	10	11	560	560	600	600	600	600	150	150	316	660	1050	16	16	4	4
ВР-80-70-9 ДУ(ДУВ)	1032	415	1580	583	900	940	10	11	630	630	600	600	670	670	150	150	340	720	1130	16	16	4	4
ВР-80-70-10 ДУ(ДУВ)	1130	450	1436	650	1000	1040	12	12	700	700	750	750	750	750	150	150	360	840	1260	24	20	5	5
ВР-80-70-11,2	ДУ(ДУВ)	1233	490	1600	725	1120	1160	12	12	784	784	750	750	830	830	150	150	420	1164	1300	24	20	5	5
ВР-80-70-12,5	ДУ(ДУВ)	1380	542	1684	813	1250	1310	12	12	875	875	750	750	930	930	150	150	467	1260	1350	24	24	5	5
