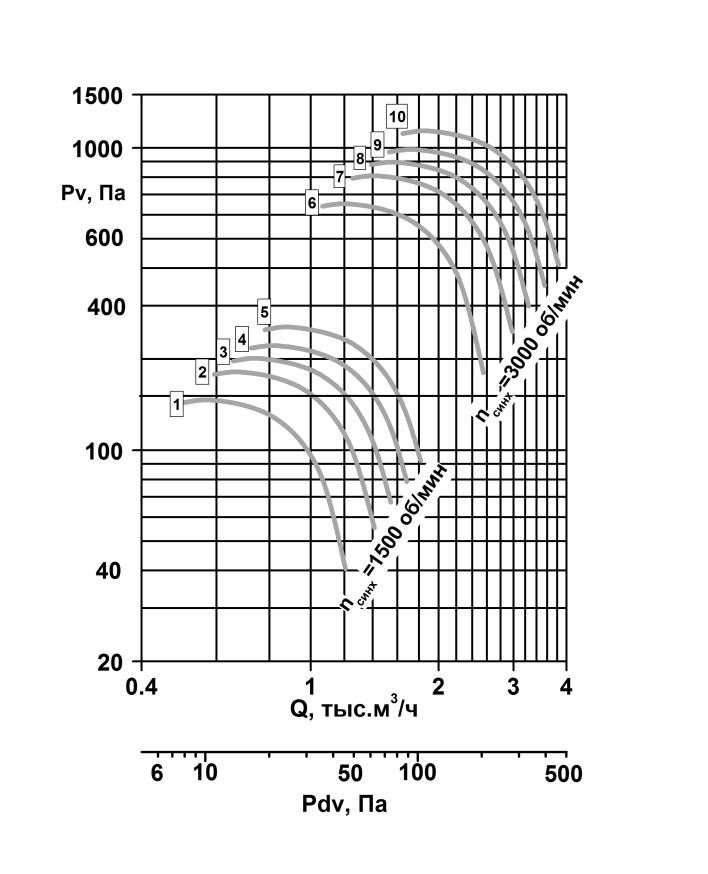

Радиальные вентиляторы дымоудаления (стр. 3 )

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-80-70-2,8ДУ(ДУВ)-0,9Dн	4	1350	0.06	30
2	ВР-80-70-2,8ДУ(ДУВ)-0,95Dн	4	1350	0.09	31
3	ВР-80-70-2,8ДУ(ДУВ)-1,0Dн	4	1350	0.09	31
4	ВР-80-70-2,8ДУ(ДУВ)-1,05Dн	4	1350	0.12	32
5	ВР-80-70-2,8ДУ(ДУВ)-1,1Dн	4	1350	0.18	32
6	ВР-80-70-2,8ДУ(ДУВ)-0,9Dн	2	2850	0.55	33
7	ВР-80-70-2,8ДУ(ДУВ)-0,95Dн	2	2850	0.75	36
8	ВР-80-70-2,8ДУ(ДУВ)-1,0Dн	2	2850	1.1	37
9	ВР-80-70-2,8ДУ(ДУВ)-1,05Dн	2	2850	1.1	37
10	ВР-80-70-2,8ДУ(ДУВ)-1,1Dн	2	2850	1.5	43

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	60	63	71	64	62	60	52	43	68
2	62	65	73	66	64	62	54	45	70
3	63	66	74	67	65	63	55	46	71
4	65	68	76	69	67	65	57	48	73
5	66	69	77	70	68	66	58	49	74
6	70	73	76	84	77	75	73	65	84
7	71	74	77	85	78	76	74	66	85
8	73	76	79	87	80	78	76	68	87
9	74	77	80	88	81	79	77	69	88
10	76	79	82	90	83	81	79	71	90

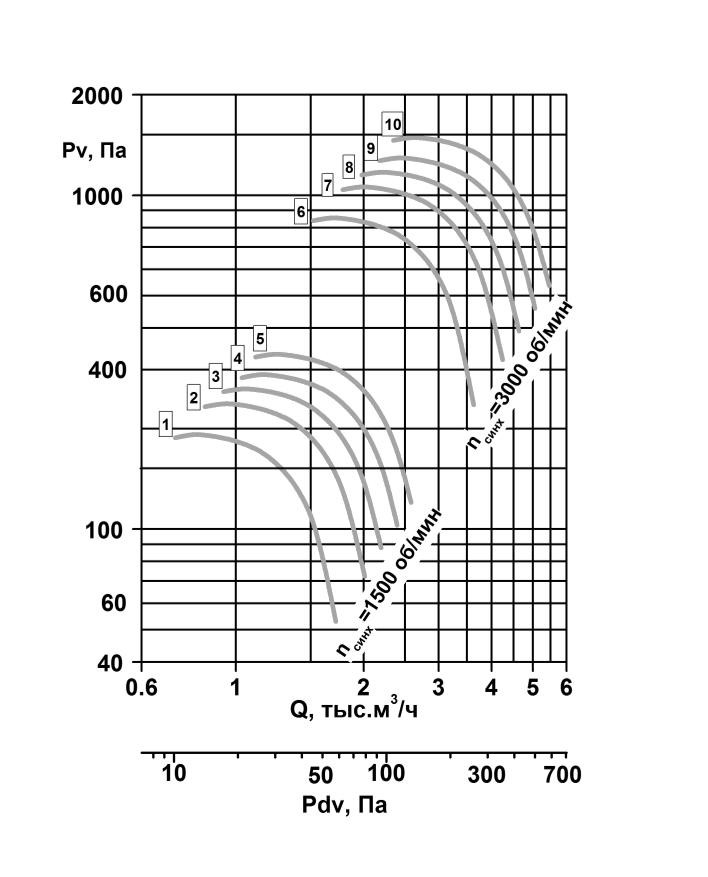

ВР-80-70-3,15 ДУ(ДУВ)

Электродвигатель
№	Вентилятор	полюс	n, мин-	Ny, кВт	M, кг
1
1	ВР-80-70-3,15ДУ(ДУВ)-0,9Dн	4	1350	0.09(0.12)	35
2	ВР-80-70-3,15ДУ(ДУВ)-0,95Dн	4	1350	0.12(0.18)	37
3	ВР-80-70-3,15ДУ(ДУВ)-1,0Dн	4	1350	0.18	37
4	ВР-80-70-3,15ДУ(ДУВ)-1,05Dн	4	1350	0.18(0.25)	37
5	ВР-80-70-3,15ДУ(ДУВ)-1,1Dн	4	1350	0.25(0.37)	41
6	ВР-80-70-3,15ДУ(ДУВ)-0,9Dн	2	2850	1.1	44
7	ВР-80-70-3,15ДУ(ДУВ)-0,95Dн	2	2850	1.1(1.5)	44
8	ВР-80-70-3,15ДУ(ДУВ)-1,0Dн	2	2850	1.5	48
9	ВР-80-70-3,15ДУ(ДУВ)-1,05Dн	2	2850	2.2	52
10	ВР-80-70-3,15ДУ(ДУВ)-1,1Dн	2	2850	2.2(3)	52

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	64	67	75	68	66	64	56	47	72
2	65	68	76	69	67	65	57	48	73
3	67	70	78	71	69	67	59	50	75
4	68	71	79	72	70	68	60	51	76
5	70	73	81	74	72	70	62	53	78
6	77	80	83	91	84	82	80	72	91
7	78	81	84	92	85	83	81	73	92
8	80	83	86	94	87	85	83	75	94
9	81	84	87	95	88	86	84	76	95
10	83	86	89	97	90	88	86	78	97

ВР-80-70-3,55 ДУ(ДУВ)

Электродвигатель
№	Вентилятор	полюс	n, мин-	Ny, кВт	M, кг
1
1	ВР-80-70-3,55ДУ(ДУВ)-0,9Dн	4	1350	0.18	45
2	ВР-80-70-3,55ДУ(ДУВ)-0,95Dн	4	1350	0.25	49
3	ВР-80-70-3,55ДУ(ДУВ)-1,0Dн	4	1350	0.25(0.37)	49
4	ВР-80-70-3,55ДУ(ДУВ)-1,05Dн	4	1350	0.37	50
5	ВР-80-70-3,55ДУ(ДУВ)-1,1Dн	4	1350	0.55	50
6	ВР-80-70-3,55ДУ(ДУВ)-0,9Dн	2	2850	1.5(2.2)	56
7	ВР-80-70-3,55ДУ(ДУВ)-0,95Dн	2	2850	2.2	60
8	ВР-80-70-3,55ДУ(ДУВ)-1,0Dн	2	2850	3	64
9	ВР-80-70-3,55ДУ(ДУВ)-1,05Dн	2	2850	3(4)	64
10	ВР-80-70-3,55ДУ(ДУВ)-1,1Dн	2	2850	4(5.5)	73
