Радиальные вентиляторы дымоудаления (стр. 4 )

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	67	70	78	71	69	67	59	50	75
2	69	72	80	73	71	69	61	52	77
3	71	74	82	75	73	71	63	54	79
4	72	75	83	76	74	72	64	55	80
5	74	77	85	78	76	74	66	57	82
6	80	83	86	94	87	85	83	75	94
7	82	85	88	96	89	87	85	77	96
8	84	87	90	98	91	89	87	79	98
9	85	88	91	99	92	90	88	80	99
10	87	90	93	101	94	92	90	82	101

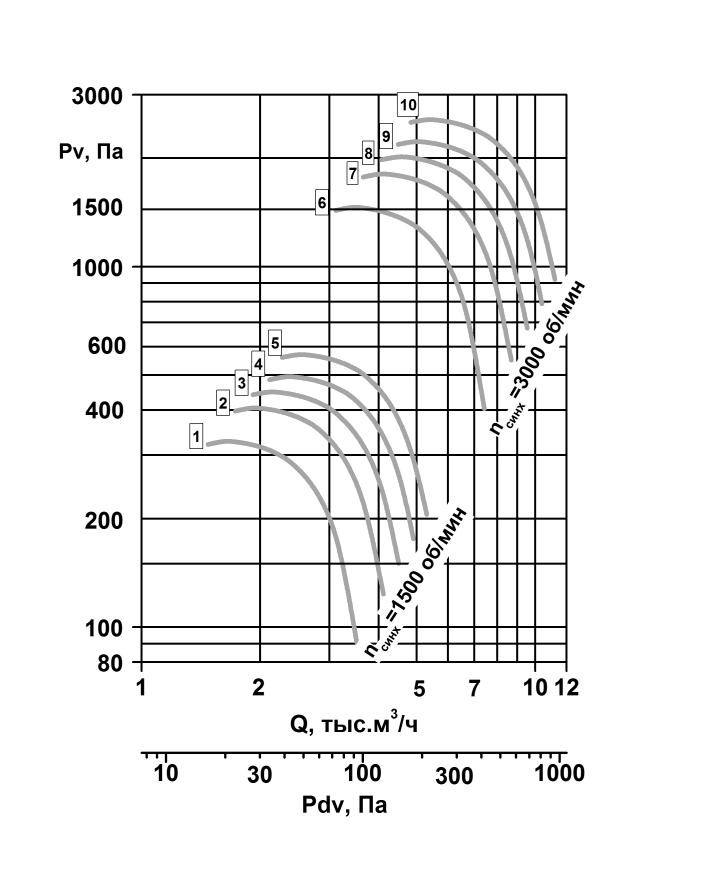

ВР-80-70-4 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-80-70-4ДУ(ДУВ)-0,9Dн	4	1350	0.37	58
2	ВР-80-70-4ДУ(ДУВ)-0,95Dн	4	1350	0.37(0.55)	58
3	ВР-80-70-4ДУ(ДУВ)-1,0Dн	4	1350	0.55	58
4	ВР-80-70-4ДУ(ДУВ)-1,05Dн	4	1400	0.75	60
5	ВР-80-70-4ДУ(ДУВ)-1,1Dн	4	1400	0.75(1.1)	60
6	ВР-80-70-4ДУ(ДУВ)-0,9Dн	2	2850	3	72
7	ВР-80-70-4ДУ(ДУВ)-0,95Dн	2	2850	4	81
8	ВР-80-70-4ДУ(ДУВ)-1,0Dн	2	2860	5.5	85
9	ВР-80-70-4ДУ(ДУВ)-1,05Dн	2	2860	5.5(7.5)	85
10	ВР-80-70-4ДУ(ДУВ)-1,1Dн	2	2860	7.5(11)	93

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	71	74	82	75	73	71	63	54	79
2	73	76	84	77	75	73	65	56	81
3	74	77	85	78	76	74	66	57	82
4	76	79	87	80	78	76	68	59	84
5	77	80	88	81	79	77	69	60	85
6	84	87	90	98	91	89	87	79	98
7	85	88	91	99	92	90	88	80	99
8	87	90	93	101	94	92	90	82	101
9	89	92	95	103	96	94	92	84	103
10	90	93	96	104	97	95	93	85	104

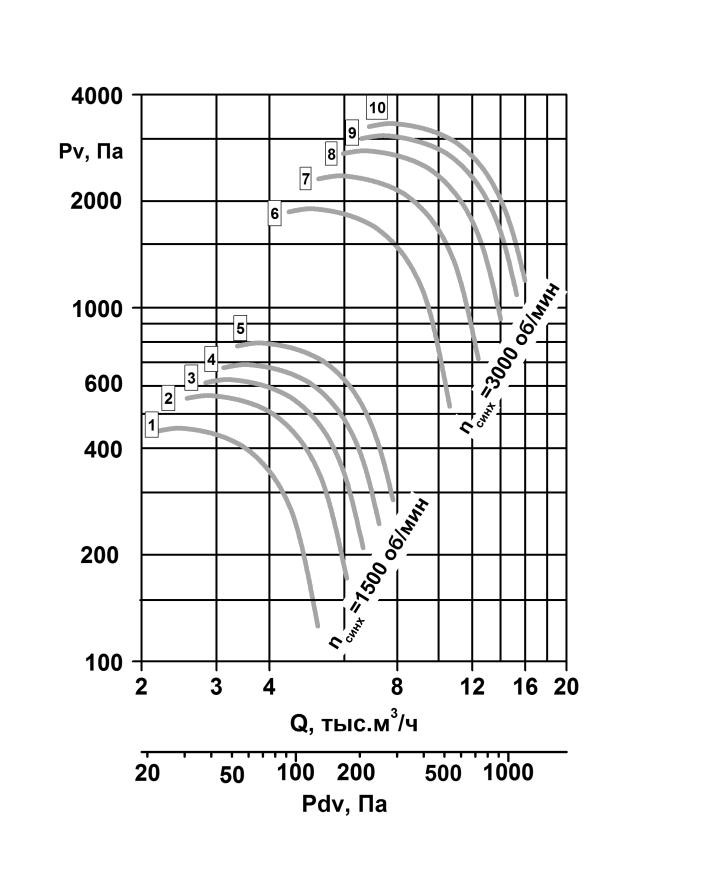

ВР-80-70-4,5 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-80-70-4,5ДУ(ДУВ)-0,9Dн	4	1350	0.55(0.75)	71
2	ВР-80-70-4,5ДУ(ДУВ)-0,95Dн	4	1400	0.75(1.1)	73
3	ВР-80-70-4,5ДУ(ДУВ)-1,0Dн	4	1400	1.1	77
4	ВР-80-70-4,5ДУ(ДУВ)-1,05Dн	4	1400	1.1(1.5)	77
5	ВР-80-70-4,5ДУ(ДУВ)-1,1Dн	4	1400	1.5(2.2)	79
6	ВР-80-70-4,5ДУ(ДУВ)-0,9Dн	2	2860	5.5	98
7	ВР-80-70-4,5ДУ(ДУВ)-0,95Dн	2	2860	7.5	106
8	ВР-80-70-4,5ДУ(ДУВ)-1,0Dн	2	2860	11	106
9	ВР-80-70-4,5ДУ(ДУВ)-1,05Dн	2	2860	11(15)	106
10	ВР-80-70-4,5ДУ(ДУВ)-1,1Dн	2	2860	15	106

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	74	77	85	78	76	74	66	57	82
2	76	79	87	80	78	76	68	59	84
3	78	81	89	82	80	78	70	61	86
4	79	82	90	83	81	79	71	62	87
5	80	83	91	84	82	80	72	63	88
6	87	90	93	101	94	92	90	82	101
7	89	92	95	103	96	94	92	84	103
8	91	94	97	105	98	96	94	86	105
9	92	95	98	106	99	97	95	87	106
10	93	96	99	107	100	98	96	88	107
