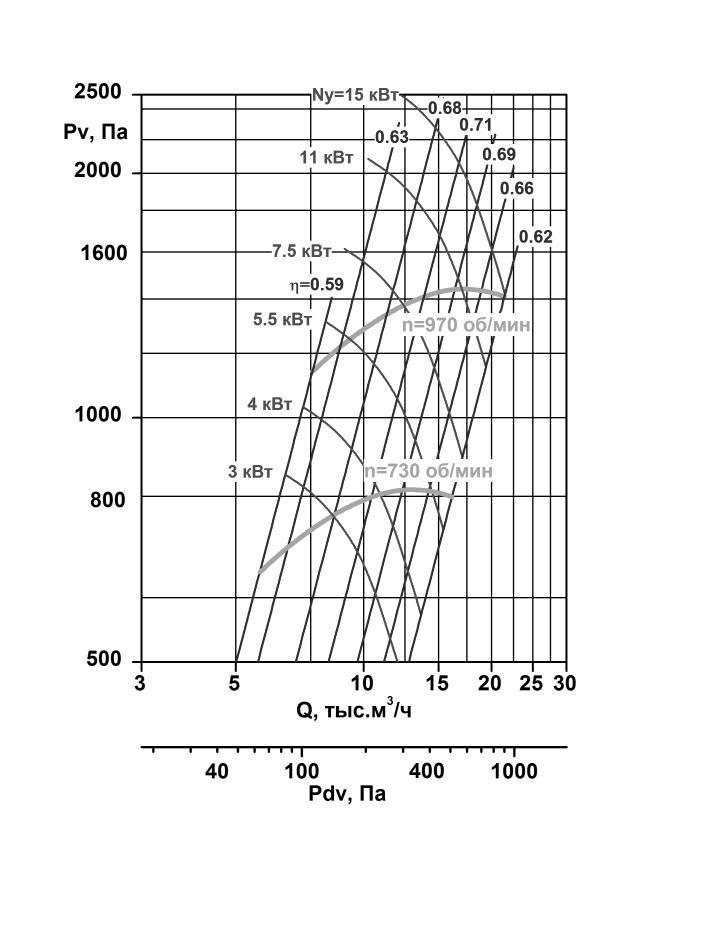

Радиальные вентиляторы дымоудаления (стр. 12 )

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-5,6ДУ(ДУВ)	8	730	4	172
2	ВР-280-46-5,6ДУ(ДУВ)	8	730	5,5	186
3	ВР-280-46-5,6ДУ(ДУВ)	8	730	7,5	226
4	ВР-280-46-5,6ДУ(ДУВ)	6	970	7,5	189
5	ВР-280-46-5,6ДУ(ДУВ)	6	970	11	243
6	ВР-280-46-5,6ДУ(ДУВ)	6	970	15	263

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	84	85	89	91	87	83	78	70	89
2	84	85	89	91	87	83	78	70	89
3	84	85	89	91	87	83	78	70	89
4	92	93	97	99	95	91	86	78	99
5	92	93	97	99	95	91	86	78	99
6	92	93	97	99	95	91	86	78	99

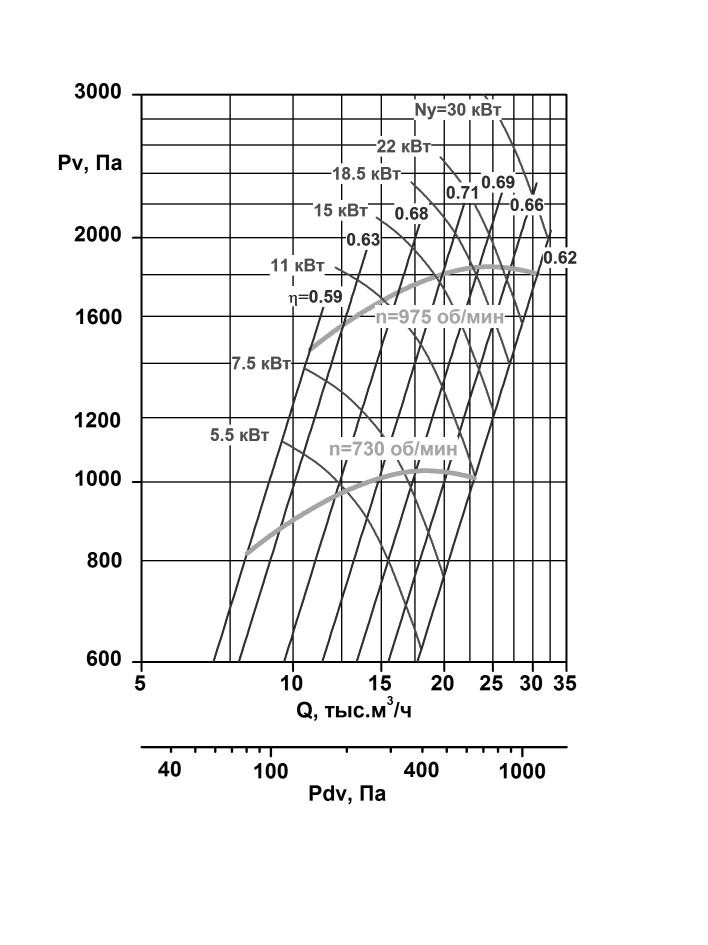

ВР-280-46-6,3 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-6,3ДУ(ДУВ)	8	730	5,5	214
2	ВР-280-46-6,3ДУ(ДУВ)	8	730	7,5	256
3	ВР-280-46-6,3ДУ(ДУВ)	8	730	11	281
4	ВР-280-46-6,3ДУ(ДУВ)	6	970	15	293
5	ВР-280-46-6,3ДУ(ДУВ)	6	975	18,5	388
6	ВР-280-46-6,3ДУ(ДУВ)	6	975	22	403
7	ВР-280-46-6,3ДУ(ДУВ)	6	975	30	460

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	88	89	93	95	91	87	82	74	93
2	88	89	93	95	91	87	82	74	93
3	88	89	93	95	91	87	82	74	93
4	96	97	101	103	99	95	90	82	103
5	96	97	101	103	99	95	90	82	103
6	96	97	101	103	99	95	90	82	103
7	96	97	101	103	99	95	90	82	103

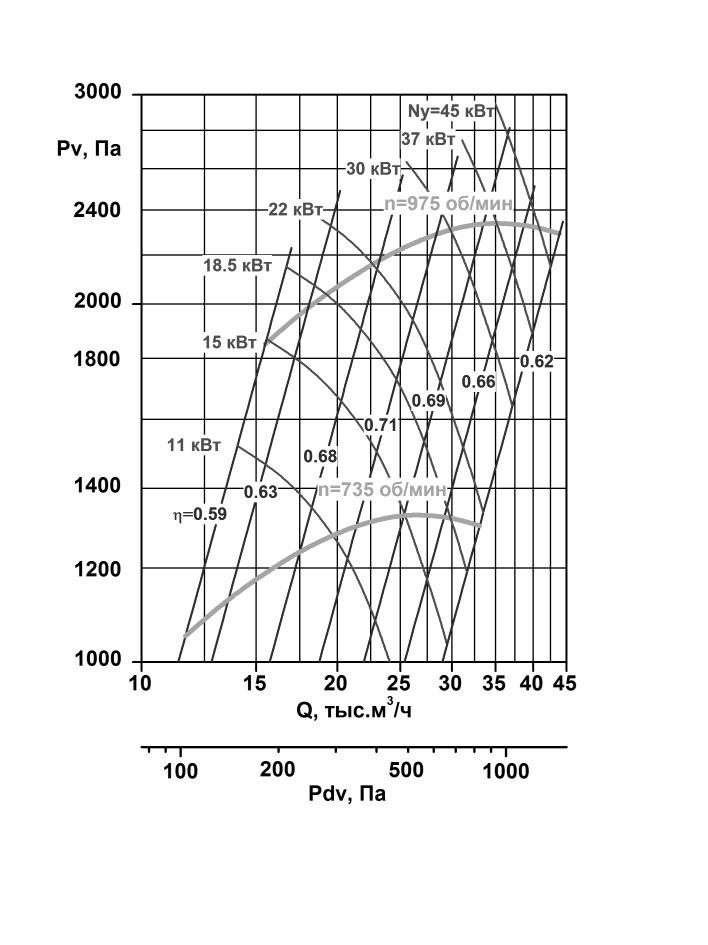

ВР-280-46-7,1 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-7,1ДУ(ДУВ)	8	730	11	347
2	ВР-280-46-7,1ДУ(ДУВ)	8	735	15	382
3	ВР-280-46-7,1ДУ(ДУВ)	8	735	18,5	423
4	ВР-280-46-7,1ДУ(ДУВ)	8	735	22	438
5	ВР-280-46-7,1ДУ(ДУВ)	6	975	22	401
6	ВР-280-46-7,1ДУ(ДУВ)	6	975	30	436
7	ВР-280-46-7,1ДУ(ДУВ)	6	975	37	508
8	ВР-280-46-7,1ДУ(ДУВ)	6	975	45	606

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	92	93	97	99	95	91	86	78	99
2	92	93	97	99	95	91	86	78	99
3	92	93	97	99	95	91	86	78	99
4	92	93	97	99	95	91	86	78	99
5	99	100	104	106	102	98	93	85	106
6	99	100	104	106	102	98	93	85	106
7	99	100	104	106	102	98	93	85	106
8	99	100	104	106	102	98	93	85	106

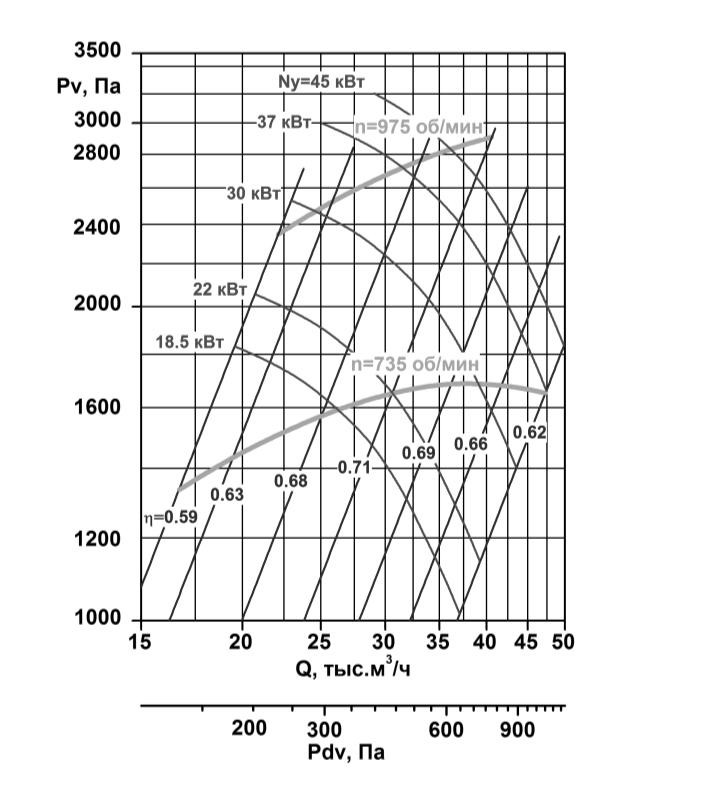

ВР-280-46-8 ДУ(ДУВ)

№	Вентилятор	Электродвигатель	M, кг
полюс	n, мин-1	Ny, кВт
1	ВР-280-46-8ДУ(ДУВ)	8	735	15	418
2	ВР-280-46-8ДУ(ДУВ)	8	735	18,5	473
3	ВР-280-46-8ДУ(ДУВ)	8	735	22	489
4	ВР-280-46-8ДУ(ДУВ)	8	735	30	558
5	ВР-280-46-8ДУ(ДУВ)	8	735	37	618
6	ВР-280-46-8ДУ(ДУВ)	6	975	37	562
7	ВР-280-46-8ДУ(ДУВ)	6	975	45	664

Среднегеометрическая частота октавы, Гц	LW,
№	63	125	250	500	1000	2000	4000	8000
дБ(А)
Уровень звуковой мощности в полосе, дБ
1	96	97	101	103	99	95	90	82	103
2	96	97	101	103	99	95	90	82	103
3	96	97	101	103	99	95	90	82	103
4	96	97	101	103	99	95	90	82	103
5	96	97	101	103	99	95	90	82	103
6	103	104	108	110	106	102	97	89	110
7	103	104	108	110	106	102	97	89	110
