2. Рабочая горизонтальная нагрузка УК-П-02- 2 кН.

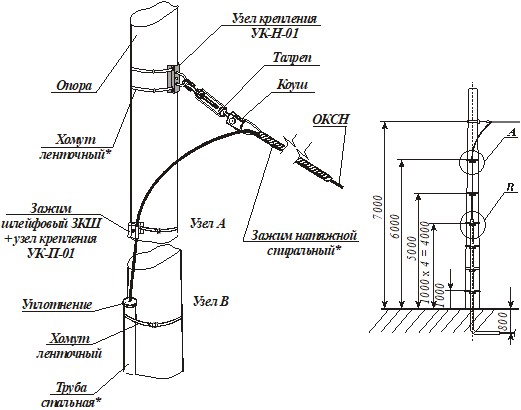

Схема натяжного крепления самонесущего диэлектрического
оптического кабеля на концевой опоре круглого сечения со спуском его
в кабельную канализацию
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УК-Н-01 | шт. | 2 | 1,4 | 2,8 |
2. | Узел крепления УК-П-01** | шт. | 2 | 0,25 | 0,5 |
3. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
4. | Хомут ленточный* (1,5 м х 2 + 1 замок) | к-т | 2 | 0,4 | 0,8 |
5. | Зажим шлейфовый ЗКШ | шт. | 2 | 0,31 | 0,62 |
6. | Зажим натяжной спиральный* | к-т | 1 | * | * |
6. | Труба стальная* l=5 м | м | 5 | 19,2 | 19,2 |
Примечание: 1.* Данные определяются проектом.
2. ** Узел крепления УК-П-01 используется без рым-болта.
3. Длина кабеля в шлейфе должна обеспечивать
допустимый радиус изгиба кабеля в каждой
точке шлейфа (Rдоп. изг.>20d OK ).
4. Рабочая горизонтальная нагрузка УК-Н-01- 10 кН.

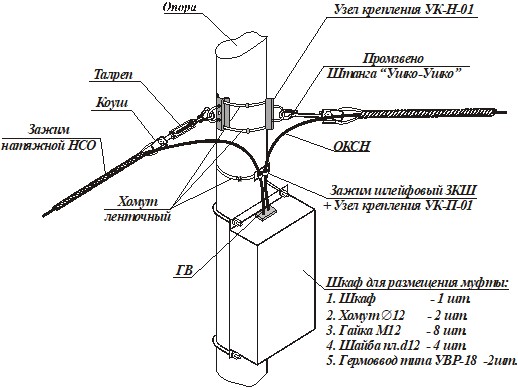

Схема натяжного крепления самонесущего диэлектрического
оптического кабеля и шкафа для размещения муфты с запасом кабеля
на опоре круглого сечения
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УК-Н-01 | шт. | 2 | 1,4 | 2,8 |
2. | Узел крепления УК-П-01** | шт. | 2 | 0,25 | 0,5 |
3. | Штанга "ушко-ушко" | шт. | 1 | 1,1 | 1,1 |
4. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
5. | Зажим натяжной спиральный* | к-т | 1 | * | * |
6. | Зажим шлейфовый ЗКШ | шт. | 2 | 0,31 | 0,62 |
7. | Хомут ленточный* (1,5 м х 2 + 1 замок) (1,5 м х 1 + 1 замок) | к-т | 2 | 0,4 | 0,8 |
к-т | 1 | 0,2 | 0,4 | ||
8. | Шкаф ШРМ | к-т | 1 | 41 | 41 |
Примечание: 1.* Данные определяются проектом.
2. ** Используется без рым-болта.
3. Длина кабеля в шлейфе должна обеспечивать
допустимый радиус изгиба кабеля в каждой
точке шлейфа (Rдоп. изг.>20d OK ).
4. Рабочая горизонтальная нагрузка УК-Н-01- 10 кН.

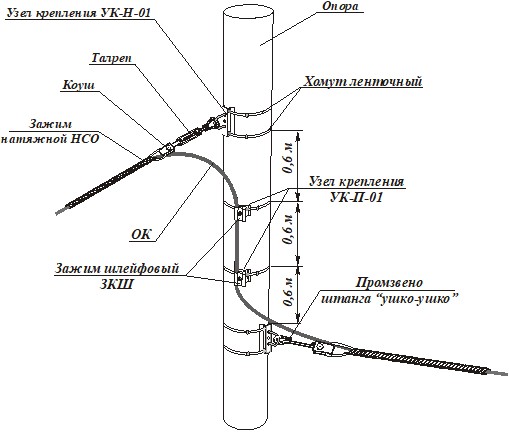

Схема разноуровневого крепления самонесущего
диэлектрического оптического кабеля на опоре
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УК-Н-01 | шт. | 2 | 1,4 | 2,8 |
2. | Узел крепления УКП-01** | шт. | 2 | 0,25 | 0,5 |
3. | Штанга "ушко-ушко" | шт. | 1 | 1,1 | 1,1 |
4. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
5. | Зажим натяжной спиральный* | к-т | 2 | * | * |
6. | Хомут ленточный (1,5 м х 2 + 1 замок) (1,5 м х 1 + 1 замок) | к-т | 4 | 0,4 | 1,6 |
к-т | 2 | 0,2 | 0,4 | ||
6. | Зажим шлейфовый ЗКШ* | шт. | * | * | * |
Примечание: 1.* Данные определяются проектом.
2. ** Используется без рым-болта.
3. Длина кабеля в шлейфе должна обеспечивать
допустимый радиус изгиба кабеля в каждой
точке шлейфа (Rдоп. изг.>20d OK ).
4. Рабочая горизонтальная нагрузка УК-Н-01- 10 кН.
Схемы крепления несамонесущего диэлектрического оптического кабеля (ОК) на опорах круглого сечения

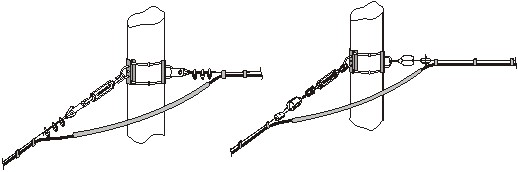

Схемы натяжного крепления ОК

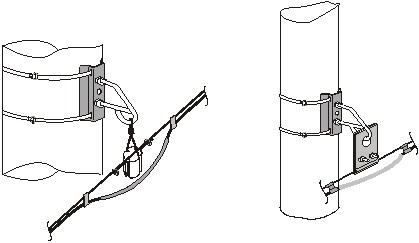

Схемы поддерживающего крепления ОК

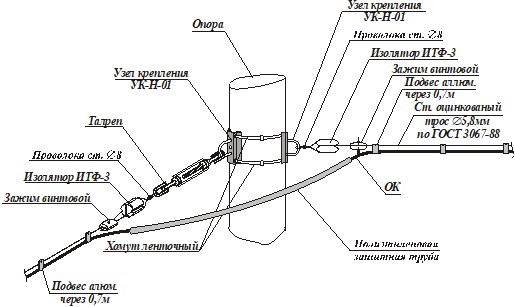

Схема натяжного крепления несамонесущего
диэлектрического оптического кабеля на опоре круглого сечения
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УК-Н-01 | шт. | 2 | 1,4 | 2,8 |
2. | Штанга "ушко-ушко" L=300 | шт. | 1 | 1,1 | 1,1 |
3. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
4. | Хомут ленточный (1,5 м х 2 + 1 замок) | к-т | 2 | 0,4 | 0,8 |
5. | Труба ПНД-25 | м | 1 | 0,1 | 0,1 |
6. | Трос стальной оцинкованный | м. | * | * | * |
7. | Подвес алюминиевый | шт. | * | * | * |
Примечание: 1.* Данные определяются проектом.
2. Длина кабеля в шлейфе должна обеспечивать
допустимый радиус изгиба кабеля в каждой
точке шлейфа (Rдоп. изг.>20d OK ).
4. Рабочая горизонтальная нагрузка УК-Н-01 - 10 кН.

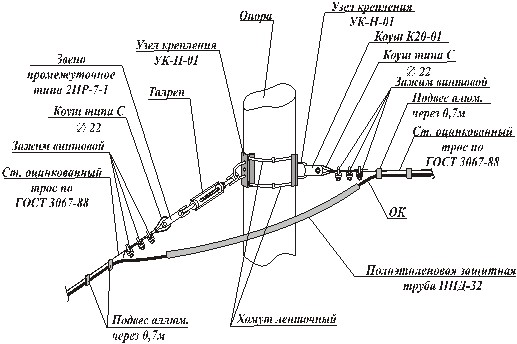

Схема натяжного крепления несамонесущего оптического кабеля (ОК)
на опоре круглого сечения
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Зажим винтовой 7/1 | шт. | 6 | 0,07 | 0,42 |
2. | Коуш типа С (∅ 22) | шт. | 2 | 0,06 | 0,12 |
3. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
4. | Коуш К20-01 | шт. | 1 | 0,3 | 0,3 |
5. | Узел крепления УК-Н-01 | шт. | 2 | 1,4 | 2,8 |
6. | Хомут ленточный (1,5 м х 2 + 1 замок) | к-т | 2 | 0,4 | 0,8 |
7. | Труба ПНД-25 | м | 1 | 0,1 | 0,1 |
8. | Промзвено 2ПР-7-1 (ГОСТ 2738-82) | шт. | 1 | 0,52 | 0,52 |
9. | Трос стальной оцинкованный | м. | * | * | * |
10. | Подвес алюминиевый | шт. | * | * | * |
Примечание: 1.* Данные определяются проектом.
2. Длина кабеля в шлейфе должна обеспечивать
допустимый радиус изгиба кабеля в каждой
точке шлейфа (Rдоп. изг.>20d OK ).
4. Рабочая горизонтальная нагрузка УК-Н-01 - 10 кН.

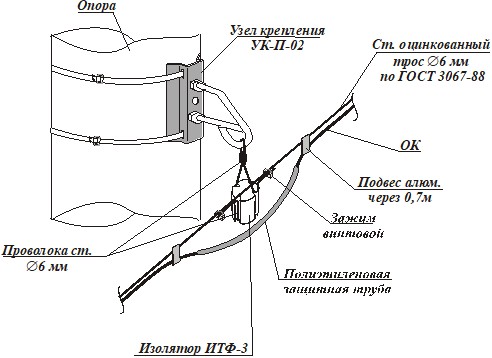

Схема поддерживающего крепления несамонесущего оптического
кабеля на опоре круглого сечения
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Изолятор ИТФ-3 | шт. | 1 | 0,45 | 0,45 |
2. | Узел крепления УК-П-02 | шт. | 1 | 1,6 | 1,6 |
3. | Хомут ленточный (1,5 м х 1 + 1 замок) | к-т | 2 | 0,2 | 0,4 |
4. | Проволока стальная ∅8 мм (2х0,7 м) | м | 1,4 | 0,27 | 0,55 |
5. | Труба ПНД-25 | м | 1,0 | 0,1 | 0,1 |
6. | Подвес алюминиевый | шт. | * | * | * |
7. | Зажим винтовой | шт. | 2 | 0,07 | 0,14 |
Примечание: 1. * Данные определяются проектом.
|
