СХЕМЫ КРЕПЛЕНИЯ

САМОНЕСУЩЕГО ОПТИЧЕСКОГО КАБЕЛЯ

НА ОПОРАХ КРУГЛОГО СЕЧЕНИЯ

СХЕМЫ КРЕПЛЕНИЯ

НЕ САМОНЕСУЩЕГО ОПТИЧЕСКОГО КАБЕЛЯ

НА ОПОРАХ КРУГЛОГО СЕЧЕНИЯ

СХЕМЫ КРЕПЛЕНИЯ

САМОНЕСУЩЕГО ОПТИЧЕСКОГО КАБЕЛЯ

НА ОПОРАХ ТИПА СВ

СХЕМЫ КРЕПЛЕНИЯ

САМОНЕСУЩЕГО ОПТИЧЕСКОГО КАБЕЛЯ

НА СТЕНАХ ЗДАНИЙ

СХЕМЫ КРЕПЛЕНИЯ

ОПТИЧЕСКОГО КАБЕЛЯ ТИПА «8»

НА ОПОРАХ КРУГЛОГО СЕЧЕНИЯ

УЗЛЫ КРЕПЛЕНИЯ

ОПТИЧЕСКОГО КАБЕЛЯ

ЭЛЕМЕНТЫ КРЕПЛЕНИЯ

ОПТИЧЕСКОГО КАБЕЛЯ

Оглавление                                                         Стр.

Схемы крепления самонесущего диэлектрического оптического кабеля (ОКСН) на опорах круглого сечения        4

Схема натяжного крепления самонесущего диэлектрического оптического кабеля на опоре круглого сечения        5

Схема поддерживающего крепления самонесущего диэлектрического оптического кабеля на опоре круглого сечения        6

Схема натяжного крепления самонесущего диэлектрического  оптического кабеля на концевой опоре круглого сечения со спуском его  в кабельную канализацию        7

Схема натяжного крепления самонесущего диэлектрического  оптического кабеля и шкафа для размещения муфты с запасом кабеля  на опоре круглого сечения        8

Схема разноуровневого крепления самонесущего  диэлектрического оптического кабеля на опоре        9

Схемы крепления несамонесущего диэлектрического оптического кабеля (ОК) на опорах круглого сечения        10

Схемы натяжного крепления ОК        10

Схемы поддерживающего крепления ОК Схема натяжного крепления несамонесущего  диэлектрического оптического кабеля на опоре круглого сечения        10

Схема натяжного крепления несамонесущего  диэлектрического оптического кабеля на опоре круглого сечения        11

Схема натяжного крепления несамонесущего оптического кабеля (ОК)  на опоре круглого сечения        12

Схема поддерживающего крепления несамонесущего оптического  кабеля на опоре круглого сечения        13

Схема поддерживающего крепления несамонесущего оптического  кабеля на опоре круглого сечения        14

Схема натяжного крепления самонесущего диэлектрического  оптического кабеля на металлической опоре.        15

Схемы натяжного крепления самонесущего диэлектрического  оптического кабеля на стенах зданий.        16

Схема №1 натяжного крепления самонесущего диэлектрического  оптического кабеля на стене здания.        17

Схема №1 натяжного крепления самонесущего диэлектрического  оптического кабеля на стене здания.        18

Схемы крепления самонесущего диэлектрического оптического кабеля  (ОКСН) на ж/б стойках типа СВ        19

Схема натяжного крепления самонесущего диэлектрического  оптического кабеля на ж/б стойке типа СВ        20

Схема натяжного крепления самонесущего диэлектрического  оптического кабеля на ж/б стойке типа СВ        21

Схема натяжного крепления самонесущего диэлектрического  оптического кабеля на ж/б стойке типа СВ        22

Схема натяжного крепления самонесущего диэлектрического  оптического кабеля на концевой ж/б стойке типа СВ        23

Схема разноуровнего натяжного крепления диэлектрического оптического кабеля на ж/б стойке типа СВ        24

Схемы крепления самонесущего диэлектрического оптического кабеля  (ОК ) типа "8" на опорах круглого сечения        25

Схема натяжного крепления самонесущего диэлектрического  оптического кабеля типа "8"и шкафа для размещения муфты (с запасом ОК) на опорах круглого сечения        26

Схема №1 поддерживающего  крепления самонесущего  диэлектрического оптического кабеля типа "8" на опоре круглого  сечения        27

Схема №1 поддерживающего  крепления самонесущего  диэлектрического оптического кабеля типа "8" на опоре круглого  сечения        28

Узлы крепления оптического кабеля        29

Узел крепления УК-Н-01*        30

Узел крепления УК-П-01*        31

Узел крепления УК-П-02*        32

Узел крепления УК-У-01        33

Узел крепления УКП-К на стойке типа СВ*        34

Узел крепления натяжной  УКН-2к на стойке типа СВ*        35

Элементы крепления оптического кабеля        36

Зажимы натяжные спиральные типа НСО-DкП-11(…), НСО-Dк-11(…)        37

Зажимы натяжные спиральные типа НСО-DкП-01(…) и НСО-DкП-21(…)        38

Зажимы поддерживающие спиральные типа ПСО-Dк-04, ПСО-Dк-21        39

Зажимы поддерживающие спиральные типа  ПСО-DкП-11        40

Зажимы поддерживающие спиральные типа ПСО-DкП-12        41

Зажимы поддерживающие спиральные типа  ПСО-DкП-13        42

Зажимы шлейфовые типа ЗКШ-…-01 для крепления самонесущего оптического кабеля        43

Зажим ЗКШ-14/18-03 для крепления шлейфа оптического кабеля.        44

Струбцины шлейфовые типа СШ-… для крепления самонесущего оптического кабеля к элементам опор, зданий и других сооружений        45

Струбцины шлейфовые типа СШ-…        46

Звенья промежуточные        47

Штанга "ушко-ушко"        47

Планка        47

Звенья промежуточные типа 2ПР (по ГОСТ 2728-82)        47

Скоба типа СК по ГОСТ 2724-88        48

Подвес алюминиевый        48

Звено промежуточное (талреп)        49

Протекторы защитные спиральные типа ПЗ        49

Коуш для зажима натяжного спирального  типа НСО-DкП-11(…), НСО-Dк-11 (…)        50

Коуш для зажимов натяжных спиральных типа НСО - Dк П-01(…), НСО - Dк П-21(…)        51

Коуши типа С (по ГОСТ 9689-82) для стальных канатов        52

Зажимы винтовые (по ГОСТ 13186-87) для образования разъемных соединений стальных канатов        52

Клещи натяжные        53

Хомуты ленточные        53

Шкаф типа ШРМ для размещения муфт и запасов оптического кабеля (чертежи: ШРМ-1-00.00.000 СБ; ШРМ-2-00.00.000 СБ)        54

Технические условия на натяжные и поддерживающие зажимы для крепления самонесущего  оптического кабеля        55

Схемы крепления самонесущего диэлектрического
оптического кабеля (ОКСН) на опорах круглого сечения

Схема натяжного крепления ОКСН

Схема поддерживающего крепления ОКСН

Схема натяжного крепления ОКСН на концевой опоре со спуском его в кабельную канализацию

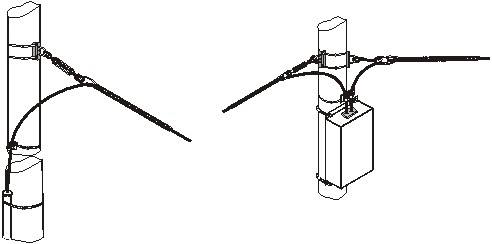

Схема натяжного крепления ОКСН и шкафа для размещения муфты с запасом кабеля

Схема натяжного крепления самонесущего диэлектрического
оптического кабеля на опоре круглого сечения

№ п. п.	Наименование, тип	Ед. изм	Кол-во	Вес, кг
Ед.	Общ.
1.	Узел крепления УК-Н-01	шт.	2	1,4	2,8
2.	Штанга ушко-ушко	шт.	1	1,1	1,1
3.	Талреп Т-10-01	шт.	1	0,7	0,7
4.	Хомут ленточный* (1,5 м х 2 + 1 замок)	к-т	2	0,4	0,8
5.	Зажим натяжной спиральный*	к-т	2	*	*
6.	Труба ПНД-25	м	1	0,1	0,1

Примечание:  1.* Данные определяются проектом.

2. Длина кабеля в шлейфе должна обеспечивать

  допустимый радиус изгиба кабеля в каждой

точке шлейфа (Rдоп. изг.>20d OK ).

3. Рабочая горизонтальная нагрузка УК-Н-01- 10 кН.

Схема поддерживающего крепления самонесущего диэлектрического
оптического кабеля на опоре круглого сечения

№ п. п.	Наименование, тип	Ед. изм	Кол-во	Вес, кг
Ед.	Общ.
1.	Узел крепления УК-П-02	шт.	1	1,6	1,6
2.	Хомут ленточный* (1,5 м х 1 + 1 замок)	к-т	2	0,2	0,4
3.	Зажим поддерживающий спиральный*	к-т	1	*	*

Примечание:  1.* Данные определяются проектом.
