На спиральном протекторе могут устанавливаться гасители вибрации.
В заявке на изготовление зажимов должны быть указаны:
- марка зажима;
- марка ОК и предприятие-изготовитель;
- номинальный диаметр ОК с допусками (Dк ± …).

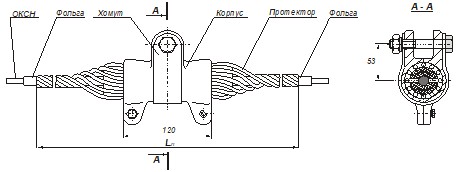

Для подвески ОК в особо тяжелых условиях (большие переходы, высокие статические и динамические нагрузки, и т. п.) рекомендуется применение поддерживающих зажимов с дополнительными протекторами: ПСО-DкП-04 (для ОКСН) и ПСО-DкП-21 (для ОКГТ) с номинальным диаметром ОК с 9 до 16мм.
Зажимы поддерживающие спиральные типа
ПСО-DкП-11
Зажимы ПСО-DкП-11 предназначены для воздушной подвески оптического самонесущего неметаллического кабеля связи на опорах линий электропередачи напряжением до 10 кВ, контактной сети и автоблокировки железных дорог, освещения, связи, городского электрического транспорта с длиной пролета до 110 м.
Зажимы изготавливаются в климатическом исполнении УХЛ категории 1, могут использоваться при углах поворота трассы до 10о, применяться для кабелей диаметром 6-17 мм.
Зажимы выпускаются по ТУ 3449-016-27560230-97 и ТУ 3449-018-27560230-99.
Пример обозначения зажима для подвески кабеля номинальным диаметром 14,0 мм:
ПСО-14.0П-11, где
П – поддерживающий;
С – спиральный;
О – предназначенный для подвески оптического кабеля связи;
14,0 – диаметр кабеля (Dк), мм;
П – указание на наличие протектора;
11 – тип зажима по классификации изготовителя.

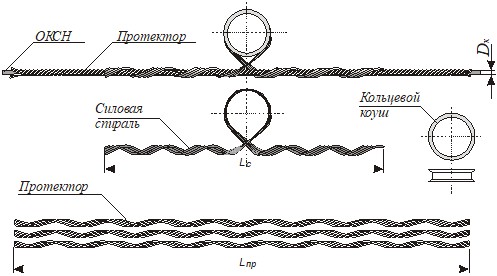

В комплект поставки входят ( см. рис.):
- силовая спираль, состоящая из двух прядей длиной не менее 900 мм; протектор длиной не менее 1100 мм, состоящий из 3-4 спиральных прядей, концы прядей протектора отогнуты «от кабеля», для предотвращения повреждения оболочки; кольцевой коуш.
Прочность заделки кабеля в зажиме не менее 2,5 кН и не более 4,0 кН. Разрушающая (вертикальная) нагрузка должна быть не менее 3,5 кН.
Масса зажима 1,3-1,6 кг в зависимости от диаметра кабеля.
Зажимы поддерживающие спиральные типа
ПСО-DкП-12
Зажимы ПСО-DкП-12 предназначены для воздушной подвески оптического самонесущего неметаллического кабеля связи на опорах линий электропередачи напряжением до 10 кВ, контактной сети и автоблокировки железных дорог, освещения, связи, городского электрического транспорта с длиной пролета до 110 м.
Зажимы изготавливаются в климатическом исполнении УХЛ категории 1, могут использоваться при углах поворота трассы до 100, применяться для кабелей диаметром 6-17 мм.
Зажимы выпускаются по ТУ 3449-016-27560230-97 и ТУ 3449-019-27560230-99.
Пример обозначения зажима для подвески кабеля номинальным диаметром 14,0 мм:
ПСО-14,0П-12, где
П – поддерживающий;
С – спиральный;
О – предназначенный для подвески оптического кабеля связи;
14,0 – номинальным диаметр кабеля (Dк), мм;
П – указание на наличие протектора;
12 – тип зажима по классификации изготовителя.
В комплект поставки входят ( см. рис.):
- две силовые спирали длиной не менее 700 мм; протектор длиной не менее 1100 мм, состоящий из 3-4 спиральных прядей, концы прядей протектора отогнуты «от кабеля», для предотвращения повреждения оболочки; кольцевой коуш.
Прочность заделки кабеля в зажиме не менее 2,5 кН и не более 4,0 кН. Разрушающая (вертикальная) нагрузка должна быть не менее 3,5 кН.
Масса зажима 1,3-1,5 кг в зависимости от диаметра кабеля.
Зажимы поддерживающие спиральные типа
ПСО-DкП-13
Зажимы ПСО-DкП-13 предназначены для воздушной подвески оптического самонесущего неметаллического кабеля связи на опорах линий электропередачи напряжением до 35 кВ, контактной сети и автоблокировки железных дорог, освещения, связи, городского электрического транспорта с длиной пролета до 200 м.
Зажимы изготавливаются в климатическом исполнении УХЛ категории 1, могут использоваться при углах поворота трассы до 100 и применяться для кабелей диаметром 6-20 мм.
Зажимы выпускаются по ТУ 3449-016-27560230-97 и ТУ 3449-019-27560230-99.
Пример обозначения зажима для подвески кабеля номинальным диаметром 14,0 мм:
ПСО-14.0П-13, где
П – поддерживающий;
С – спиральный;
О – предназначенный для подвески оптического кабеля связи;
14,0 – номинальный диаметр кабеля (Dk), мм;
П – указание на наличие протектора;
13 – тип зажима по классификации изготовителя.

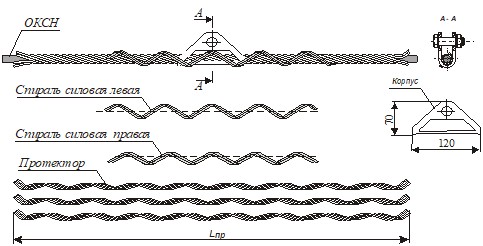

В комплект поставки входят (см. рис.):
- две силовые спирали длиной не менее 700 мм; протектор длиной не менее 1100 мм, состоящий из 3-4 спиральных прядей, концы прядей протектора отогнуты «от кабеля», для предотвращения повреждения оболочки; корпус с крепежными деталями.
Зажимы выпускаются с прочностью заделки Р=(2, 3, 5, 7)+0,15Р кН в зависимости от условий эксплуатации. Разрушающая (вертикальная) нагрузка не менее 25 кН.
Масса зажима 1,5-1,7 кг в зависимости от диаметра кабеля.

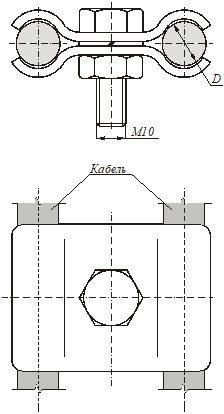

Зажимы шлейфовые типа ЗКШ-…-01
для крепления самонесущего оптического кабеля
Зажимы шлейфовые типа ЗКШ-…-01 предназначены для крепления шлейфа самонесущих оптических кабелей связи к элементам опор, зданий и других сооружений.
Зажимы изготавливаются в климатическом исполнении УХЛ категории 1 по ТУ 4991-012-27560230-95.
Характеристики зажимов приведены в таблице.
Марка зажима | Прочность заделки, не менее, кН | Масса зажима, кг | Диаметр кабеля (D), мм |
ЗКШ-7/14-01 | 3,0 | 0,25 | 7…14 |
ЗКШ-11/14-01 | 3,0 | 0,31 | 11…14 |
ЗКШ-14/18-01 | 3,0 | 0,31 | 14…18 |

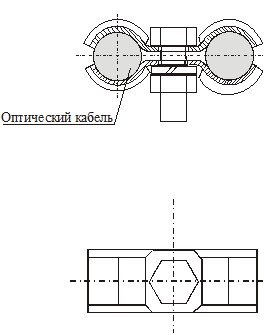

Зажим ЗКШ-14/18-03
для крепления шлейфа оптического кабеля.
Зажимы шлейфовые ЗКШ-14/18-03 предназначены для крепления шлейфа оптических кабелей связи к элементам опор, зданий и сооружений.
Зажим изготавливается облегченной конструкции.
Зажим состоит:
1. Плашка – 2 шт.
2. Стандартные изделия:
- болт М8 – 1 шт.
- гайка М8 – 1 шт.
- шайба – 1 шт.
Характеристика зажима приведена в таблице.
Марка зажима | Прочность заделки, не менее, кН | Масса зажима, кг | Диаметр кабеля, мм |
ЗКШ-14/18-03 | 0,5 | 0,03 | 14…18 |
Струбцины шлейфовые типа СШ-…
для крепления самонесущего оптического кабеля к элементам опор,
зданий и других сооружений
Струбцины шлейфовые типа СШ-… предназначены для крепления шлейфа оптических кабелей связи к элементам опор воздушных линий электропередачи, зданиям, сооружениям и другим конструкциям.
Струбцины обеспечивают заданное усилие сдавливания кабеля, благодаря размещению между плашками промежуточной шайбы определенной величины. Струбцина СШ-03 изготавливаться в исполнении, отличающимся от изображенного на рисунке элементами крепления.
Зажимы изготавливаются в климатическом исполнении УХЛ категории 1 по ТУ 4991-006-27560230-95.
Характеристики струбцин приведены в таблице.
Марка | Прочность заделки кабеля, не менее, кН | Диаметр кабеля, мм | Толщина плашки, мм | Масса, кг | Примечание |
СШ-03 | 0,8 | 9-22 | 0,5 | Укладка кабеля на крюк | |
СШ-04/2 | 0,8 | 9-14 | 2 | 0,8 | Универсальная |
СШ-04/4 | 0,8 | 9-14 | 4 | 0,85 | Универсальная |
СШ-05/2 | 0,8 | 14-18 | 2 | 0,8 | Универсальная |
СШ-05/4 | 0,8 | 14-18 | 4 | 0,85 | Универсальная |
СШ-06/2 | 0,8 | 18-22 | 2 | 0,8 | Универсальная |
СШ-06/4 | 0,8 | 18-22 | 4 | 0,85 | Универсальная |
СШ-07/2 | 0,8 | 7-10 | 2 | 0,8 | Универсальная |
Струбцины шлейфовые типа СШ-…

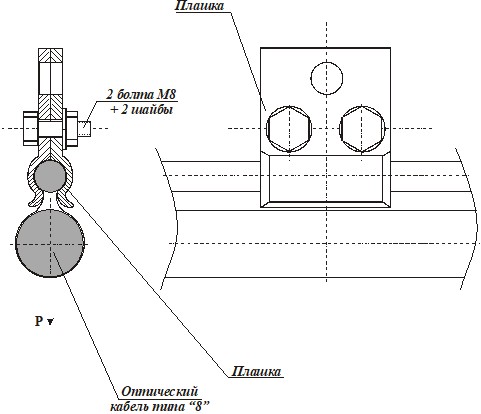

Зажим поддерживающий типа ППО-d1/d2-03 предназначен для подвески самонесущего оптического кабеля типа "8" на промежуточных опорах ВЛ до 20 кВ, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта) элементах зданий и сооружений с длиной пролёта до 110 м.
Зажим состоит из 2-х одинаковых плашек с тремя отверстиями (два отверстия для крепления ОК, одно отверстие для подвески к узлу крепления).
Зажим комплектуется двумя болтами, гайками и шайбами.
Зажим изготавливается в климатическом исполнении УХЛ-1.
|
