2.** Узел используется без рым-болта.
3. Длина кабеля в шлейфе должна обеспечивать
допустимый радиус изгиба кабеля в каждой точке
шлейфа (Rдоп. изг. > 20d OK).

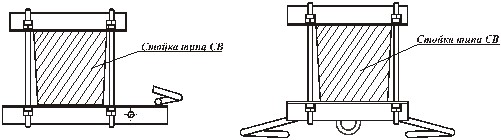

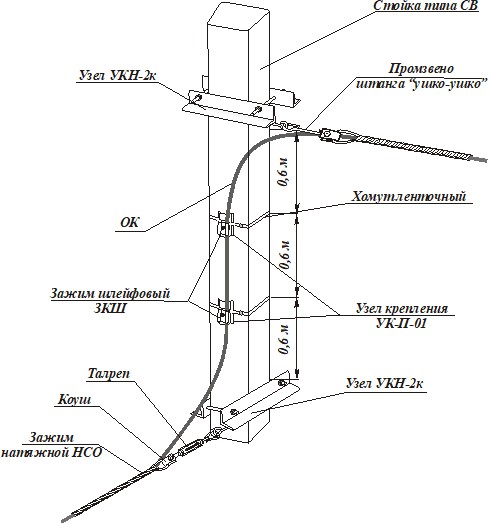

Схема разноуровнего натяжного крепления диэлектрического оптического кабеля на ж/б стойке типа СВ
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УКН-2к | к-т | 2 | 4 | 8 |
2. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
3. | Штанга "ушко-ушко" | шт. | 1 | 1,1 | 1,1 |
4. | Зажим натяжной спиральный* | к-т | 2 | * | * |
5. | Зажим шлейфовый ЗКШ* | к-т | 2 | * | * |
6. | Хомут ленточный (1,5 м х 1 + 1 замок) | к-т | 2* | 0,2 | 0,4 |
7. | Узел крепления УК-П-01** | шт. | 2* | 0,25 | 0,5 |
Примечание: 1. * Данные определяются проектом.
2.** Узел используется без рым-болта.
3. Длина кабеля в шлейфе должна обеспечивать
допустимый радиус изгиба кабеля в каждой точке
шлейфа (Rдоп. изг. > 20d OK).
Схемы крепления самонесущего диэлектрического оптического кабеля
(ОК ) типа "8" на опорах круглого сечения

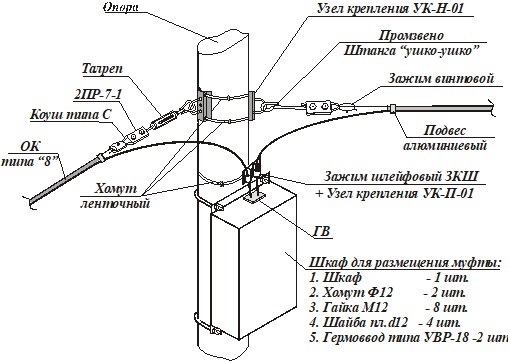

Схема натяжного крепления самонесущего оптического кабеля типа "8" и шкафа
для размещения муфты, с запасом кабеля, на опоре круглого сечения
Схема №1 поддерживающего крепления самонесущего оптического кабеля типа
"8" на опоре круглого сечения.
Схема №2 поддерживающего крепления самонесущего оптического кабеля типа
"8" на опоре круглого сечения.
Схема натяжного крепления самонесущего диэлектрического
оптического кабеля типа "8"и шкафа для размещения муфты
(с запасом ОК) на опорах круглого сечения
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УКН-2к | к-т | 2 | 4 | 8 |
2. | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
3. | Штанга "ушко-ушко" | шт. | 1 | 1,1 | 1,1 |
4. | Зажим натяжной спиральный* | к-т | 2 | * | * |
5. | Зажим шлейфовый ЗКШ* | к-т | 2 | * | * |
6. | Хомут ленточный (1,5 м х 1 + 1 замок) | к-т | 2* | 0,2 | 0,4 |
7. | Узел крепления УК-П-01** | шт. | 2* | 0,25 | 0,5 |
Примечание: 1. * Данные определяются проектом.
2.** Узел используется без рым-болта.
3. Длина кабеля в шлейфе должна обеспечивать
допустимый радиус изгиба кабеля в каждой точке
шлейфа (Rдоп. изг. > 20d OK).

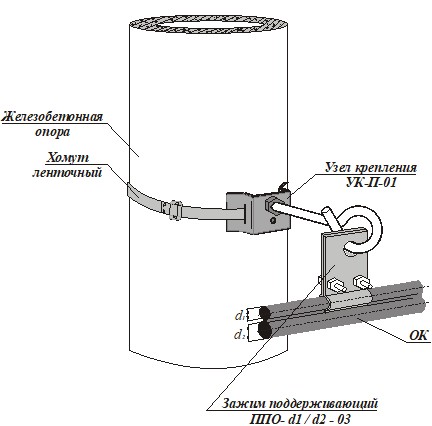

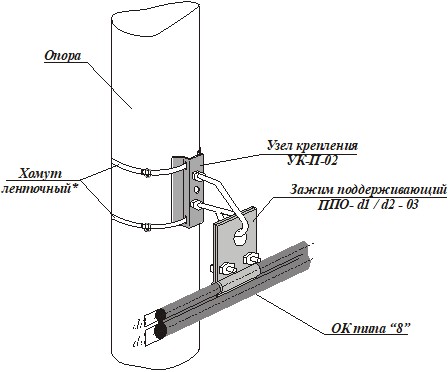

Схема №1 поддерживающего крепления самонесущего
диэлектрического оптического кабеля типа "8" на опоре круглого
сечения
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УК-П-02 | к-т | 1 | 1,6 | 1,6 |
2. | Хомут ленточный* ( 1,5 м х 1 + 1 замок) | шт. | 1 | 0,7 | 0,7 |
3. | Зажим поддерживающий ППО-d1/d2-03 | шт. | 1 | 1,1 | 1,1 |
Примечание: 1. * Данные определяются проектом.
2. Рабочая нагрузка УК-П-02 – 2 кН
Схема №1 поддерживающего крепления самонесущего
диэлектрического оптического кабеля типа "8" на опоре круглого
сечения
№ п. п. | Наименование, тип | Ед. изм | Кол-во | Вес, кг | |
Ед. | Общ. | ||||
1. | Узел крепления УК-П-01 | к-т | 1 | 0,616 | 0,616 |
2. | Хомут ленточный* ( 1,5 м х 1 + 1 замок) | шт. | 1 | 0,4 | 0,4 |
3. | Зажим поддерживающий ППО-d1/d2-03 | шт. | 1 | * | * |
Примечание: 1. * Данные определяются проектом.
2. Рабочая нагрузка УК-П-01 – 0,5 кН
Узлы крепления оптического кабеля
УК-Н-01 | УК-П-01 |
УК-П-02 | УК-У-01 |
УКП-К | УКП-К |

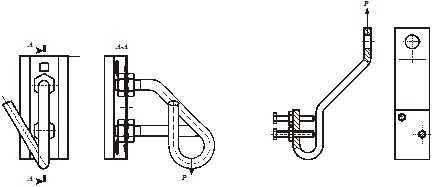

Узел крепления УК-Н-01*
Узел крепления УК-Н-01 предназначен для натяжного крепления самонесущего диэлектрического оптического кабеля связи на опорах ВЛ до 20 кВ городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений с длиной пролета до 110 м.

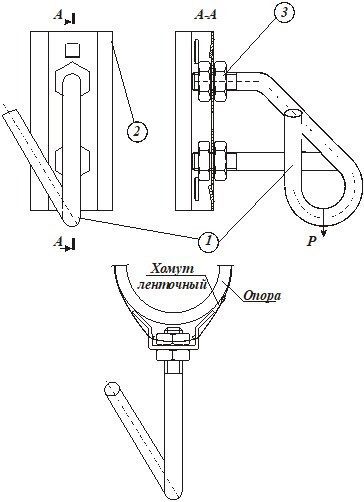

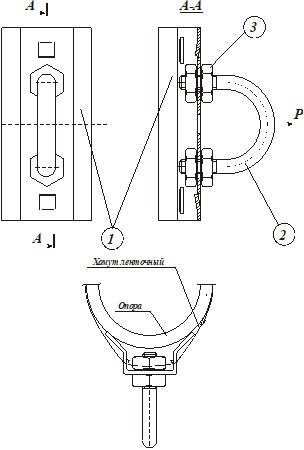

Общий вид узла изображен на рисунке.
Узел крепления изготавливается в климатическом исполнении УХЛ-1 согласно ТУ 3449-041-27560230-98.
Состав узла крепления приведен в таблице.
Позиция | Наименование | Количество |
1 | Держатель щитовой ДЩ-2 | 1 |
2 | Скоба СДН-70 | 1 |
Стандартные изделия | ||
3 | Гайка М12 | 4 |
Примечание 1. *Общий вес изделия – 1,4 кг.
2. Рабочая горизонтальная нагрузка УК-Н-01 – 10 кН.

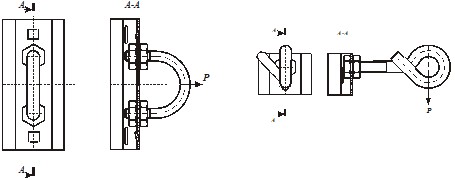

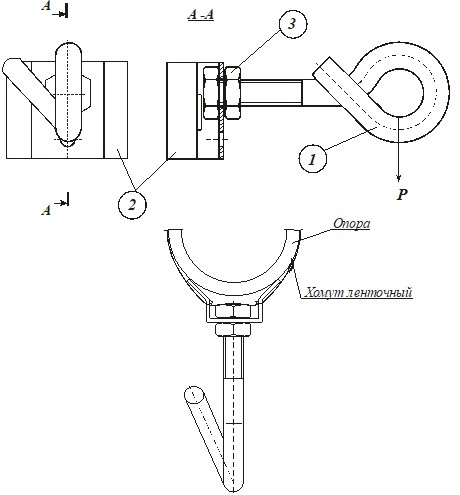

Узел крепления УК-П-01*
Узел крепления УК-П-01 предназначен для воздушной подвески самонесущего диэлектрического оптического кабеля связи на промежуточных опорах ВЛ до 20 кВ, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений с длиной пролета до 30 м.
Общий вид узла изображен на рисунке.
Узел крепления изготавливается в климатическом исполнении УХЛ-1 согласно ТУ 3449-041-27560230-98.
Состав узла крепления приведен в таблице.
Позиция | Наименование | Кол-во |
1 | Рым-болт | 1 |
2 | Держатель щитовой ДЩ-1 | 1 |
Стандартные изделия | ||
3 | Гайка М12 | 2 |
Примечание 1. *Общий вес изделия – 0,616 кг.
2. Рабочая нагрузка УК-П-01 – 0,5 кН.
Узел крепления УК-П-02*
Узел крепления УК-П-01 предназначен для воздушной подвески самонесущего диэлектрического оптического кабеля связи на промежуточных опорах ВЛ до 20 кВ, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений с длиной пролета до 110 м.
Общий вид узла изображен на рисунке.
Узел крепления изготавливается в климатическом исполнении УХЛ-1 согласно ТУ 3449-041-27560230-98.
Состав узла крепления приведен в таблице.
|
