Каталог на узлы и элементы крепления оптического кабеля на опорах ВЛ до 220 кВ, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), контактной сети железных дорог, элементах зданий и сооружений (стр. 5 )

Позиция	Наименование	Кол-во
1	Рым-болт РБП-10	1
2	Держатель щитовой ДЩ-2	1
Стандартные изделия
3	Гайка М12	2

Примечание  1. *Общий вес изделия – 1,6  кг.

  2.  Рабочая нагрузка УК-П-02 – 2 кН.

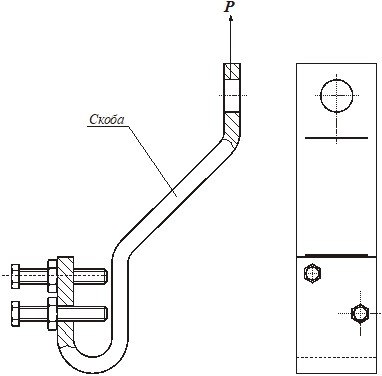

Узел крепления УК-У-01

Узел крепления УК-У-01 предназначен для воздушной подвески самонесущего диэлектрического оптического кабеля связи на металлических опорах ВЛ до 20 кВ, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений с длиной пролета до 60 м.

       Общий вид узла изображен на рисунке.

       Узел крепления изготавливается в климатическом исполнении УХЛ-1 согласно ТУ 3449-041-27560230-99.

       Состав узла крепления приведен в таблице

№ п. п.	Наименование, тип	Ед. изм.	Кол-во
1	Скоба	комп.	1
2	Болт	шт.	2
3	Гайка	шт.	2

  Примечание  1. *Общий вес изделия – 1,17  кг.

Рабочая горизонтальная нагрузка

УК-У-01 – 10 кН.

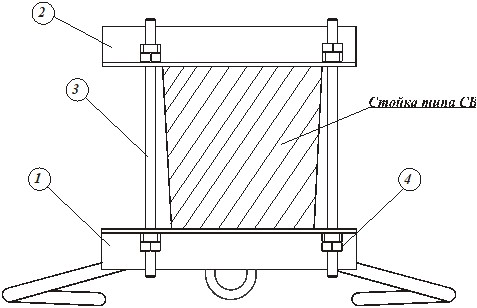

Узел крепления УКП-К
на стойке типа СВ*

Узел крепления УКП-К предназначен для поддерживающего крепления самонесущего  диэлектрического оптического кабеля (ОК) на промежуточных стойках типа СВ.

       Общий вид узла изображен на рисунке.

       Узел крепления изготавливается в климатическом исполнении УХЛ-1 согласно ТУ 3449-041-27560230-99.

       Состав узла крепления приведен в таблице

Позиция	Наименование	Кол-во
1	Траверса поддерживающая	1
2	Упор	1
3	Шпилька	2
Стандартные изделия
4	Гайка М12	8

  Примечание  1. *Общий вес изделия – 4,05 кг.

Узел крепления натяжной  УКН-2к
на стойке типа СВ*

Узел крепления УКН-2к предназначен для натяжного крепления самонесущего  диэлектрического оптического кабеля (ОК) на стойках типа СВ.

       Общий вид узла изображен на рисунке.

       Узел крепления изготавливается в климатическом исполнении УХЛ-1.

       Состав узла крепления приведен в таблице.

Позиция	Наименование	Кол-во
1	Траверса натяжная	1
2	Упор	1
3	Шпилька	2
Стандартные изделия
4	Гайка М12	8

  Примечание  1. *Общий вес изделия – 4 кг.

Элементы крепления оптического кабеля

Зажимы натяжные спиральные типа
НСО-DкП-11(…), НСО-Dк-11(…)

  Зажимы натяжные спиральные типа НСО-DкП-11(…) и НСО-Dк-11(…) предназначены для анкерного крепления самонесущих диэлектрических оптических кабелей (ОКСН) на опорах воздушных линий электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений  с длиной пролета до 110 м.

Маркировка зажима указывает:

НСО – зажим натяжной спиральный для ОКСН; Dк – номинальный диаметр оптического кабеля в мм; П – наличие протектора; две последующие цифры (11) – модификация зажима; цифры в скобках (…) – прочность заделки ОКСН в зажиме в кН.

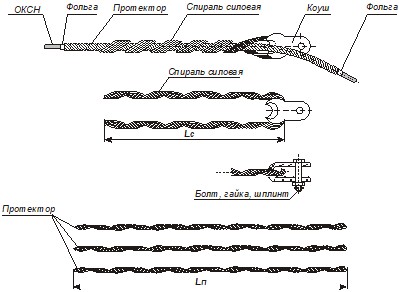

       В состав зажима с протектором входит:

  - силовая спираль (длина спирали Lс = 0,8ч1,2 м рассчитывается из условий обеспечения требуемой прочности заделки);

протектор (длина протектора (Lп) составляет 1400 мм);

-  коуш (ТУ 4991-013-27560230-95).

В состав зажима без протектора входит силовая спираль и коуш.

Силовая спираль представляет собой одну U–образную прядь спиралей. Протектор выполняется в виде нескольких прядей спиралей. Все пряди силовой спирали и протектора проклеиваются компаундом, на внутреннюю поверхность которых наносится абразив. Такое изготовление зажима полностью обеспечивает необходимую прочность заделки ОКСН и не влияет на его оптические свойства.

Зажимы  изготавливаются в климатическом исполнении УХЛ-1 по ТУ 4991-001-27560230-96, ТУ 4991-011-27560230-95 и ТУ 3449-015-27560230-97. Зажим сопрягается со стандартной сцепной арматурой.

В заявке на изготовление зажимов должны быть указаны:

марка ОКСН и предприятие-изготовитель;

-  номинальный диаметр ОКСН с допусками (Dк ± …);

прочность заделки ОКСН в зажиме (как правило, не менее 90% от разрушающей нагрузки кабеля).

Пример условного обозначения натяжного спирального зажима с протектором для ОКСН диаметром 11,4 мм с прочностью заделки не менее 22 кН:

НСО-11,4П-11 (22).

Зажимы натяжные спиральные типа
НСО-DкП-01(…) и НСО-DкП-21(…)

Зажимы натяжные спиральные типа НСО-DкП-01(…) и НСО-DкП-21(…) предназначены для анкерного крепления соответственно самонесущих диэлектрических оптических кабелей связи (ОКСН) и грозозащитных тросов со встроенным оптическим кабелем (ОКГТ), монтируемых на опорах  воздушных линий  электропередачи 35-220 кВ.

Маркировка зажима указывает:

НСО – зажим натяжной спиральный для оптических кабелей (ОК); Dк – номинальный диаметр ОК в мм;  П – протектор;  две цифры – модификация зажима  (01 – для ОКСН,  21 – для ОКГТ); цифры в скобках (…) – прочность заделки ОК в зажиме в кН.

В состав зажима входит:

- силовая спираль (длина спирали Lс = 0,9ч1,4 м рассчитывается из условий обеспечения требуемой прочности заделки); протектор (длина протектора Lп = 2300 мм); коуш (ТУ 4991-005-27560230-95); алюминиевая фольга (только для НСО-DкП-01(…)).

Силовая спираль представляет собой одну U–образную прядь спиралей. Протектор выполняется в виде нескольких прядей спиралей. Все пряди силовой спирали и протектора проклеиваются компаундом, на внутреннюю поверхность которых наносится абразив. Такое изготовление зажима полностью обеспечивает необходимую прочность заделки ОК и не влияет на его оптические свойства.

Зажимы изготовлены по ТУ 4991-001-27560230-96, ТУ 4991-003-27560230-95.

В заявке на изготовление зажимов должны быть указаны:

Марка ОК и предприятие-изготовитель; номинальный диаметр ОК с допусками (Dк ± …);  прочность заделки ОК в зажиме (как правило, не менее 90% от разрушающей нагрузки кабеля).

Пример условного обозначения натяжного спирального зажима с протектором для ОКСН диаметром 15,4 мм с прочностью заделки не менее 51 кН: НСО-15,4П-01 (51).

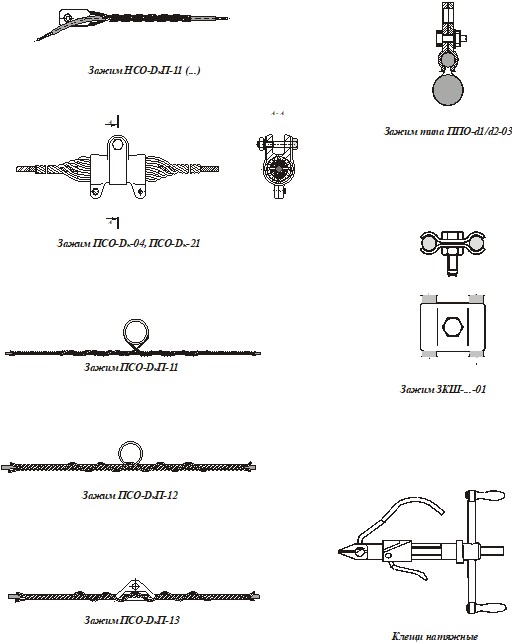

Зажимы поддерживающие спиральные типа
ПСО-Dк-04, ПСО-Dк-21

Зажимы поддерживающие спиральные марки ПСО-Dk-04 предназначены для подвески оптических самонесущих неметаллических кабелей связи (ОКСН) к опорам линий электропередачи напряжением 35-220 кВ. При использовании для подвески ОКСН к опорам различных линий связи (линии электропередачи менее 20 кВ, опоры городского электротранспорта и т. д.) с длиной пролета до 110 м допускается использование зажимов на опорах с углом поворота трассы до 200.

Зажимы поддерживающие спиральные марки ПСО-Т-Dk-21 предназначены для подвески оптических кабелей (ОК) связи,  встроенных в грозозащитные тросы (ОКГТ) к опорам линий электропередачи напряжением 35-220 кВ.

Зажимы изготавливаются в климатическом исполнении УХЛ категории 1, выпускаются по ТУ 4991-004-27560230-95, ТУ 3449-016-27560230-96, ТУ 3449-022-27560230-96 и применяются для кабелей  диаметром 9-22 мм.

Разрушающая нагрузка для зажимов марки ПСО-Dk-04 не менее 25 кН, для зажимов марки ПСО-Т-Dк-21  не менее 30 кН.

Прочность заделки кабеля в зажиме марки ПСО-Dk-04 не менее 5 кН, для зажимов марки ПСО-Т-Dк-21  не менее 7 кН.

Масса зажимов от 3 до 5 кг в зависимости от диаметра кабеля.

Пример обозначения зажима для подвески кабеля номинальным диаметром 14,0 мм:

ПСО-14.0-04, где:  П – поддерживающий;  С – спиральный;

О – предназначенный для подвески оптического кабеля связи;

14,0 – диаметр кабеля (Dк), мм;  04 – тип зажима по классификации изготовителя.

В комплект поставки входят (см. рис.): амортизатор, состоящий из двух резиновых армированных полувтулок (накладывается на ОК или грозозащитный трос), протектор, состоящий из проволочных спиралей длиной 2500 мм, навиваемых поверх амортизатора, алюминиевая фольга, подкладывается под концы протектора для предотвращения возможных повреждений оболочки ОКСН, корпус с хомутом, крепежные изделия. Корпус зажима марки ПСО-Т-Dк-21 снабжен болтом, предназначенным для установки заземления.
